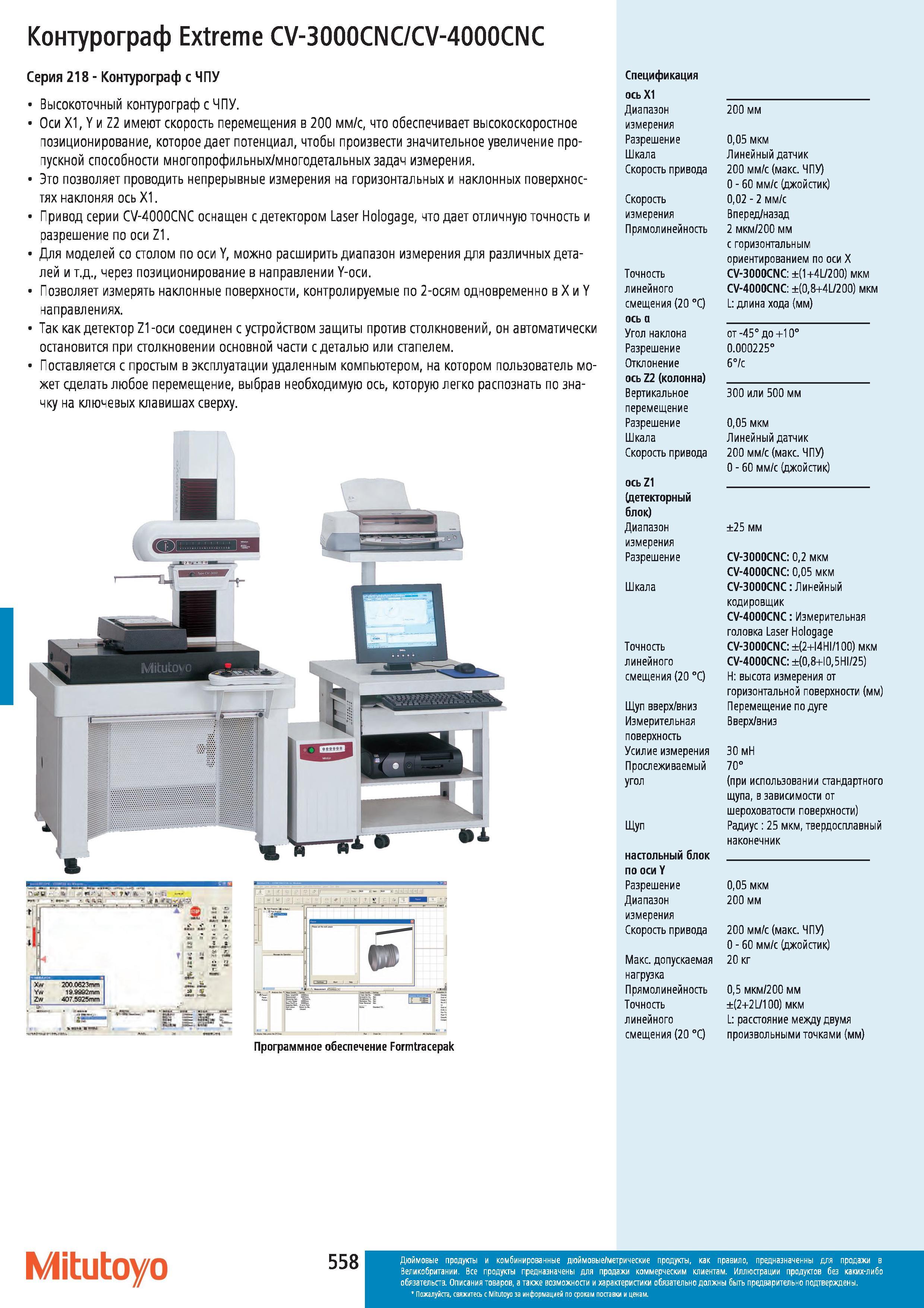

Высокоточный контурограф Mitutoyo с ЧПУ Оси Х1 Y и Z2 имеют скорость перемещения в 200 мм с что обеспечивает высокоскоростное позиционирование кото

Высокоточный контурограф Mitutoyo с ЧПУ. Оси Х1 Y и Z2 имеют скорость перемещения в 200 мм с что обеспечивает высокоскоростное позиционирование которое дает потенциал чтобы произвести значительное увеличение пропускной способности многопрофильных многодетальных задач измерения. Это позволяет проводить непрерывные измерения на горизонтальных и наклонных поверхностях наклоняя ось Х1. Привод серии CV-4000CNC оснащен с детектором Laser Hologage что дает отличную точность и разрешение по оси Z1. Для моделей со столом по оси Y можно расширить диапазон измерения для различных деталей через позиционирование в направлении Y-оси. Позволяет измерять наклонные поверхности контролируемые по 2-осям одновременно в X и Y направлениях. Так как детектор Zl-оси соединен с устройством защиты против столкновений он автоматически остановится при столкновении основной части с деталью или стапелем. Поставляется с простым в эксплуатации удаленным компьютером на котором пользователь может сделать любое перемещение выбрав необходимую ось которую легко распознать по значку на ключевых клавишах сверху. Программное обеспечение Formtracepak Спецификация ось Х1 Диапазон измерения Разрешение Шкала Скорость привода Скорость измерения Прямолинейность Точность линейного смещения (20 С) ось а Угол наклона Разрешение Отклонение ось 72 (колонна) Вертикальное перемещение Разрешение Шкала Скорость привода ось Z1 (детекторный блок) Диапазон измерения Разрешение Шкала Точность линейного смещения (20 С) Щуп вверх вниз Измерительная поверхность Усилие измерения Прослеживаемый угол Щуп настольный блок по оси Y Разрешение Диапазон измерения Скорость привода Макс. допускаемая нагрузка Прямолинейность Точность линейного смещения (20 С) 200 мм 005 мкм Линейный датчик 200 мм с (макс. ЧПУ) О 60 мм с (джойстик) 002 2 мм с Вперед назад 2 мкм 200 мм с горизонтальным ориентированием по оси X CV-3000CNC (1+4L 200) мкм CV-4000CNC (08+4L 200) мкм L длина хода (мм) от-45 до+10 0.000225 6 с 300 или 500 мм 005 мкм Линейный датчик 200 мм с (макс. ЧПУ) 0 60 мм с (джойстик) 25 мм CV-3000CNC 02 мкм CV-4000CNC 005 мкм CV-3000CNC Линейный кодировщик CV-4000CNC Измерительная головка Laser Hologage CV-3000CNC (2+14Н1 100) мкм CV-4000CNC (08+l05HI 25) H высота измерения от горизонтальной поверхности (мм) Перемещение по дуге Вверх вниз 30 мН 70 (при использовании стандартного щупа в зависимости от шероховатости поверхности) Радиус 25 мкм твердосплавный наконечник 005 мкм 200 мм 200 мм с (макс. ЧПУ) 0 60 мм с (джойстик) 20 кг 05 мкм 200 мм (2+2L 100) мкм L расстояние между двумя произвольными точками (мм) Mitutoyo Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании Контурограф Extreme CV-3000CNC CV-4000CNC Серия 218 Контурограф с ЧПУ
