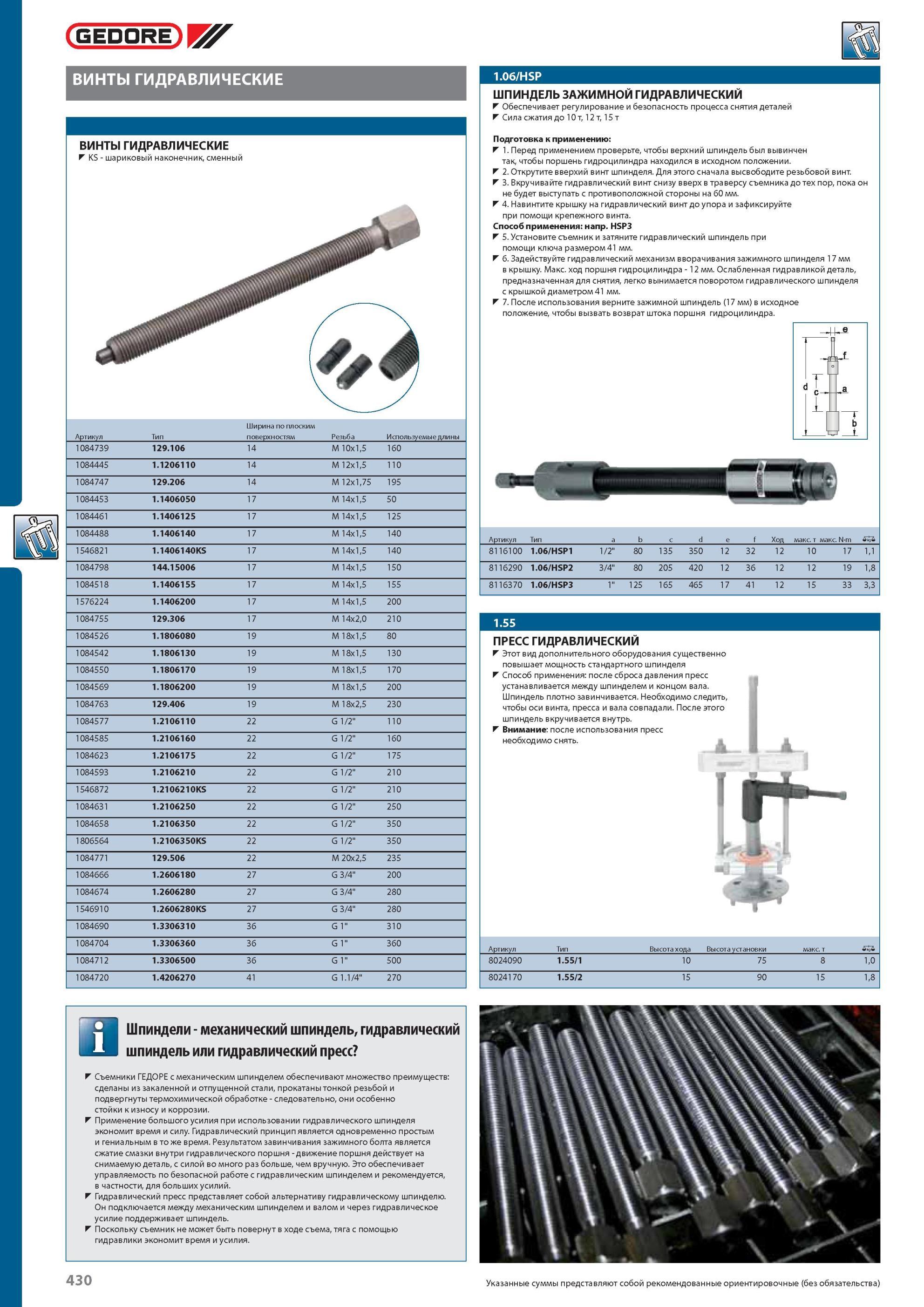

ВИНТЫ ГИДРАВЛИЧЕСКИЕ GEDORE KS шариковый наконечник, сменный Артикул Тип Ширина по плоским поверхностям Резьба Используемые длины 1084739 129 106 14 M 10x1,5 160 108

ВИНТЫ ГИДРАВЛИЧЕСКИЕ GEDORE KS шариковый наконечник, сменный Артикул Тип Ширина по плоским поверхностям Резьба Используемые длины 1084739 129.106 14 M 10x1,5 160 1084445 1.1206110 14 M 12x1,5 110 1084747 129.206 14 M12x1,75 195 1084453 1.1406050 17 M 14x1,5 50 1084461 1.1406125 17 M 14x1,5 125 1084488 1.1406140 17 M 14x1,5 140 1546821 1.1406140KS 17 M 14x1,5 140 1084798 144.15006 17 M 14x1,5 150 1084518 1.1406155 17 M 14x1,5 155 1576224 1.1406200 17 M 14x1,5 200 1084755 129.306 17 M 14x2,0 210 1084526 1.1806080 19 M 18x1,5 80 1084542 1.1806130 19 M 18x1,5 130 1084550 1.1806170 19 M 18x1,5 170 1084569 1.1806200 19 M 18x1,5 200 1084763 129.406 19 M 18x2,5 230 1084577 1.2106110 22 G 1/2" 110 1084585 1.2106160 22 G 1/2" 160 1084623 1.2106175 22 G 1/2" 175 1084593 1.2106210 22 G 1/2" 210 1546872 1.2106210KS 22 G 1/2" 210 1084631 1.2106250 22 G 1/2" 250 1084658 1.2106350 22 G 1/2" 350 1806564 1.2106350KS 22 G 1/2" 350 1084771 129.506 22 M 20x2,5 235 1084666 1.2606180 27 G 3/4" 200 1084674 1.2606280 27 G 3/4" 280 1546910 1.2606280KS 27 G 3/4" 280 1084690 1.3306310 36 G 1" 310 1084704 1.3306360 36 G 1" 360 1084712 1.3306500 36 G 1" 500 1084720 1.4206270 41 G 1.1/4" 270 1.06/HSP ШПИНДЕЛЬ ЗАЖИМНОЙ ГИДРАВЛИЧЕСКИЙ Обеспечивает регулирование и безопасность процесса снятия деталей Сила сжатия до 10 т, 12 т, 15 Подготовка к применению 1. Перед применением проверьте, чтобы верхний шпиндель был вывинчен так, чтобы поршень гидроцилиндра находился в исходном положении. 2. Открутите вверхий винт шпинделя. Для этого сначала высвободите резьбовой винт 3. Вкручивайте гидравлический винт снизу вверх в траверсу съемника до тех пор, пока он не будет выступать с противоположной стороны на 60 мм. 4. Навинтите крышку на гидравлический винт до упора и зафиксируйте при помощи крепежного винта. Способ применения напр. HSP3 5. Установите съемник и затяните гидравлический шпиндель при помощи ключа размером 41 мм. 6. Задействуйте гидравлический механизм вворачивания зажимного шпинделя 17 мм в крышку. Макс. ход поршня гидроцилиндра 12 мм. Ослабленная гидравликой деталь, предназначенная для снятия, легко вынимается поворотом гидравлического шпинделя с крышкой диаметром 41 мм. 7. После использования верните зажимной шпиндель (17 мм) в исходное положение, чтобы вызвать возврат штока поршня гидроцилиндра. г- ПРЕСС ГИДРАВЛИЧЕСКИЙ Этот вид дополнительного оборудования существенно повышает мощность стандартного шпинделя Способ применения после сброса давления пресс устанавливается между шпинделем и концом вала. Шпиндель плотно завинчивается. Необходимо следить, чтобы оси винта, пресса и вала совпадали. После этого шпиндель вкручивается внутрь. Внимание после использования пресс необходимо снять. I Шпиндели механический шпиндель, гидравлический шпиндель или гидравлический пресс Съемники ГЕДОРЕ с механическим шпинделем обеспечивают множество преимуществ сделаны из закаленной и отпущенной стали, прокатаны тонкой резьбой и подвергнуты термохимической обработке следовательно, они особенно стойки к износу и коррозии. Применение большого усилия при использовании гидравлического шпинделя экономит время и силу. Гидравлический принцип является одновременно простым и гениальным в то же время. Результатом завинчивания зажимного болта является сжатие смазки внутри гидравлического поршня движение поршня действует на снимаемую деталь, с силой во много раз больше, чем вручную. Это обеспечивает управляемость по безопасной работе с гидравлическим шпинделем и рекомендуется, в частности, для больших усилий. Гидравлический пресс представляет собой альтернативу гидравлическому шпинделю. Он подключается между механическим шпинделем и валом и через гидравлическое усилие поддерживает шпиндель. Поскольку съемник не может быть повернут в ходе съема, тяга с помощью гидравлики экономит время и усилия. 430 Указанные суммы представляют собой рекомендованные ориентировочные (без обязательства) Артикул Тип Высота хода Высота установки макс. 0 8024090 1.55/1 10 75 8 1,0 8024170 1.55/2 15 90 15 1,8 Артикул Тип a b c d e f Ход макс. макс. N-m 0 8116100 1.06/HSP1 1/2" 80 135 350 12 32 12 10 17 1,1 8116290 1.06/HSP2 3/4" 80 205 420 12 36 12 12 19 1,8 8116370 1.06/HSP3 1" 125 165 465 17 41 12 15 33 3,3
