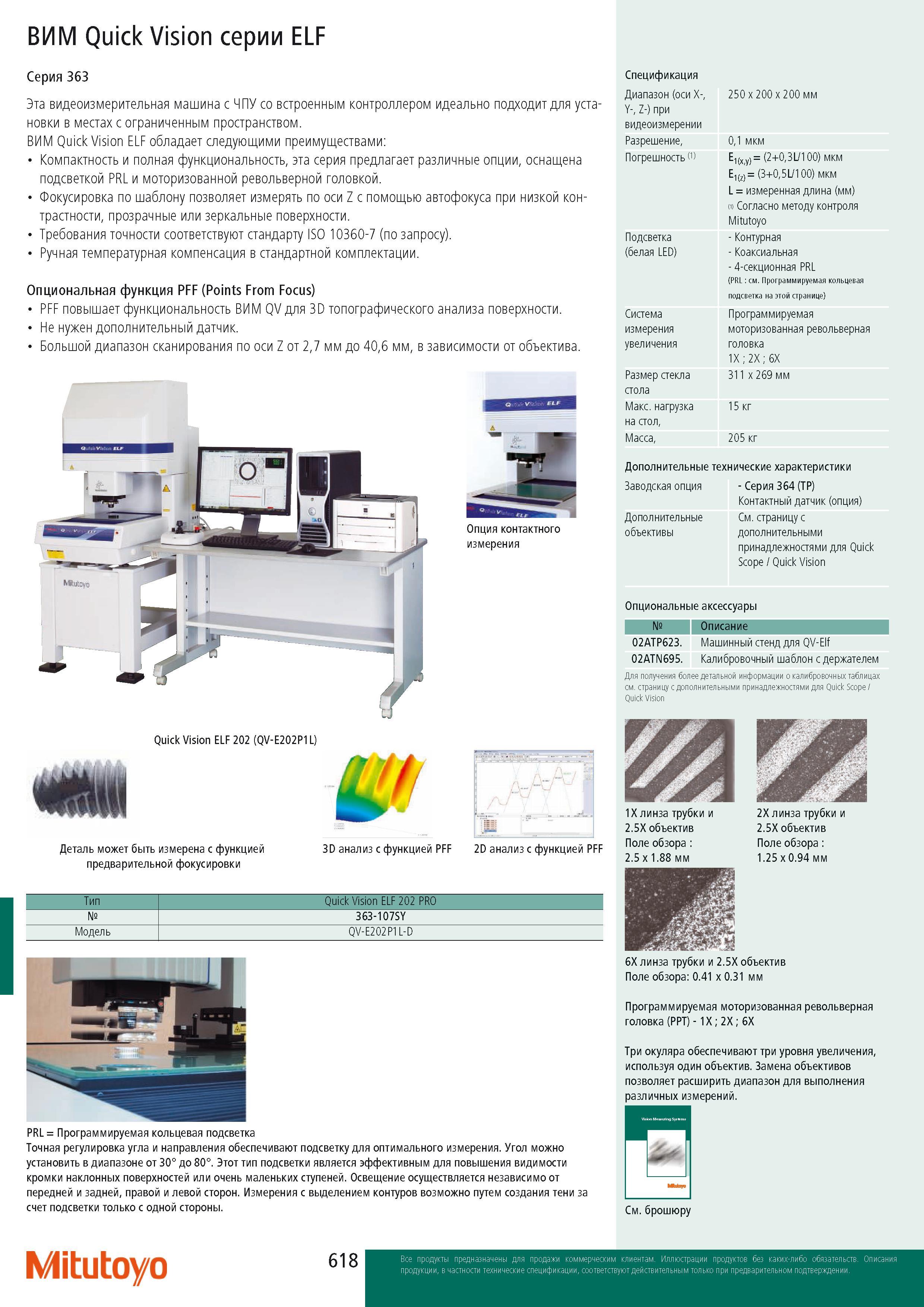

Видеоизмерительная машина ВИМ Mitutoyo Quick Vision серии ELF Серия 363 с ЧПУ со встроенным контроллером идеально подходит для установки в местах с ограниченным пространством ВИМ Quick Vision ELF обладает следующими преимуществами Компактность и полная функциональность эта серия предлагает различные опции оснащена подсветкой PRL и моторизованной револьверной головкой. Фокусировка по шаблону позволяет измерять по оси Z с помощью автофокуса при низкой контрастности прозрачные или зеркальные поверхности. Требования точности соответствуют стандарту ISO 10360-7 (по запросу). Ручная температурная компенсация в стандартной комплектации. Опциональная функция PFF (Points From Focus) PFF повышает функциональность ВИМ QV для 3D топографического анализа поверхности. Не нужен дополнительный датчик. Большой диапазон сканирования по оси Z от 27 мм до 406 мм в зависимости от объектива. Опция контактного измерения Quick Vision ELF 202 (QV-E202P1L) Деталь может быть измерена с функцией предварительной фокусировки Тип Quick Vision ELF 202 PRO 363-107SY Модель QV-E202P1L-D PRL Программируемая кольцевая подсветка Точная регулировка угла и направления обеспечивают подсветку для оптимального измерения. Угол можно установить в диапазоне от 30 до 80. Этот тип подсветки является эффективным для повышения видимости кромки наклонных поверхностей или очень маленьких ступеней. Освещение осуществляется независимо от передней и задней правой и левой сторон. Измерения с выделением контуров возможно путем создания тени за счет подсветки только с одной стороны. Спецификация Диапазон (оси X- 250 x 200 x 200 мм Y- Z-) при видеоизмерении Разрешение 01 мкм Погрешность (1) E1(xy) (2+03L 100) мкм E1(z) (3+05L 100) мкм L измеренная длина (мм) (1) Согласно методу контроля Mitutoyo Подсветка - Контурная (белая LED) - Коаксиальная - 4-секционная PRL (PRL Смотри Программируемая кольцевая подсветка на этой странице) Система Программируемая измерения моторизованная револьверная увеличения головка 1X 2X 6X Размер стекла 31 1 x 269 мм стола Макс. нагрузка 15 кг на стол Масса 205 кг Дополнительные технические характеристики Заводская опция Дополнительные объективы - Серия 364 (ТР) Контактный датчик (опция) Смотри страницу с дополнительными принадлежностями для Quick Scope Quick Vision Опциональные аксессуары Описание 02ATP623. Машинный стенд для QV-Elf 02ATN695. Калибровочный шаблон с держателем Для получения более детальной информации о калибровочных таблицах Смотри страницу с дополнительными принадлежностями для Quick Scope Quick Vision 3D анализ с функцией PFF 2D анализ с функцией PFF 1X линза трубки и 2.5X объектив Поле обзора 2.5 x 1.88 мм 2X линза трубки и 2.5X объектив Поле обзора 1.25 x 0.94 мм 6X линза трубки и 2.5X объектив Поле обзора 0.41 x 0.31 мм Программируемая моторизованная револьверная головка (PPT) - 1X 2X 6X Три окуляра обеспечивают три уровня увеличения используя один объектив. Замена объективов позволяет расширить диапазон для выполнения различных измерений. Смотри брошюру Mitutoyo 618
