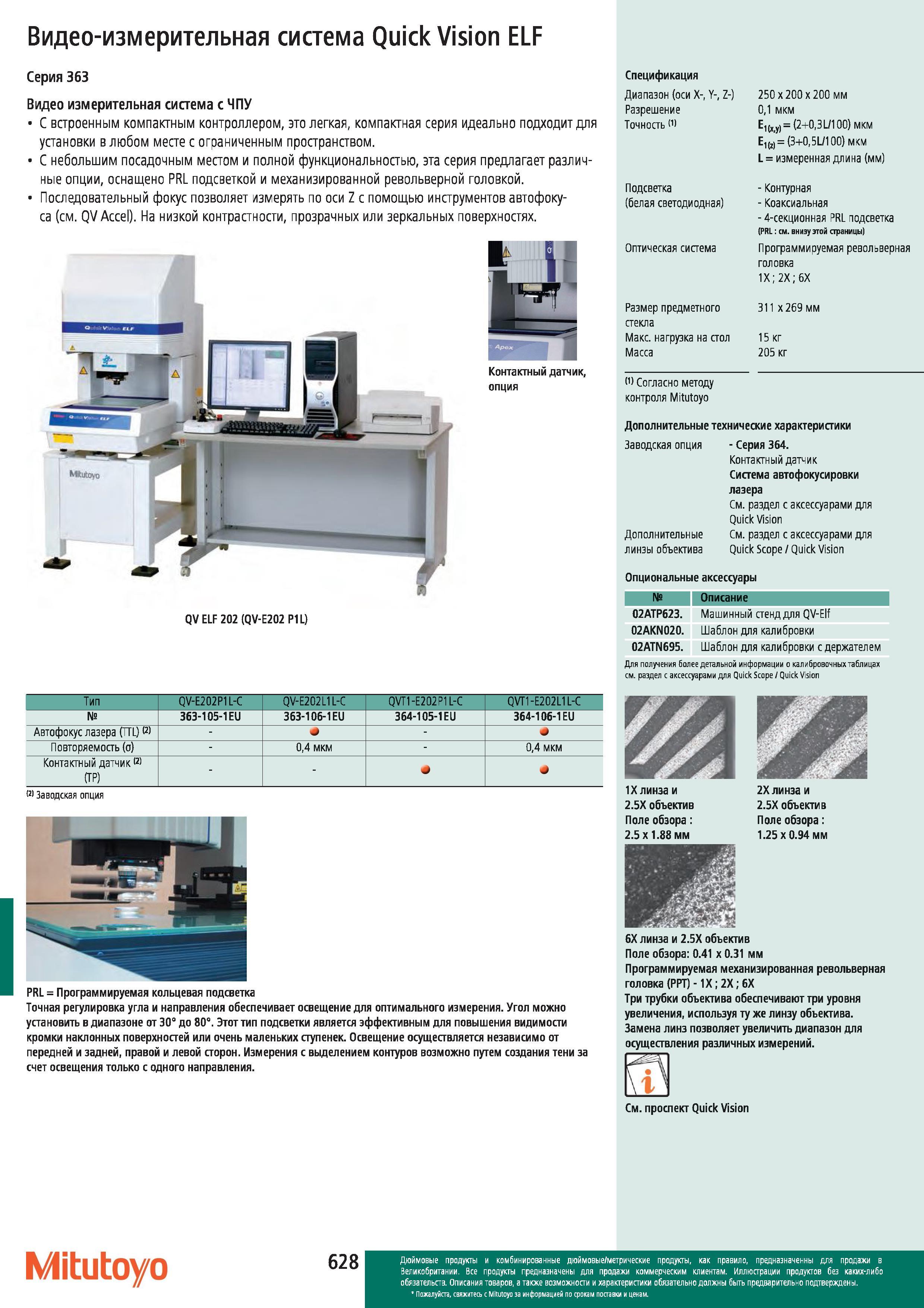

Видео измерительная система Mitutoyo с ЧПУ С встроенным компактным контроллером легкая компактная серия идеально подходит для установки в любом мес

Видео измерительная система Mitutoyo с ЧПУ С встроенным компактным контроллером легкая компактная серия идеально подходит для установки в любом месте с ограниченным пространством. С небольшим посадочным местом и полной функциональностью эта серия предлагает различные опции оснащено PRL подсветкой и механизированной револьверной головкой. Последовательный фокус позволяет измерять по оси Z с помощью инструментов автофокуса (см. QV Accel). На низкой контрастности прозрачных или зеркальных поверхностях. Контактный датчик опция QV ELF 202 (QV-E202 P1L) Тип QV-E202P1L-C QV-E202L1L-C QVT1-E202P1L-C QVT1-E202L1L-C 363-105-1EU 363-106-1EU 364-105-1EU 364-106-1EU Автофокус лазера (TTL) и Повторяемость (о) 04 мкм 04 мкм Контактный датчик (ГР) Заводская опция PRL Программируемая кольцевая подсветка Точная регулировка угла и направления обеспечивает освещение для оптимального измерения. Угол можно установить в диапазоне от 30 до 80. Этот тип подсветки является эффективным для повышения видимости кромки наклонных поверхностей или очень маленьких ступенек. Освещение осуществляется независимо от передней и задней правой и левой сторон. Измерения с выделением контуров возможно путем создания тени за счет освещения только с одного направления. Спецификация Диапазон (оси Х- Y- Z-) Разрешение Точность 01 250x200x200 мм 01 мкм Е1(ху (2+0ЗШ00)мкм E1(z '(3+05L 100)mkm L измеренная длина (мм) Подсветка (белая светодиодная) Оптическая система Контурная Коаксиальная 4-секционная PRL подсветка (PRL см. внизу этой страницы) Программируемая револьверная головка 1X 2Х 6X Размер предметного стекла Макс. нагрузка на стол Масса 311 х269 мм 15 кг 205 кг 0) Согласно методу контроля Mitutoyo Дополнительные технические характеристики Заводская опция Дополнительные линзы объектива Серия 364. Контактный датчик Система автофокусировки лазера См. раздел с аксессуарами для Quick Vision См. раздел с аксессуарами для Quick Scope Quick Vision Опциональные аксессуары Описание 02АТР623. Машинный стенд для QV-Elf 02AKN020. Шаблон для калибровки 02ATN695. Шаблон для калибровки с держателем Для получения СМ. 1 получения оолее детальной информации о калиоров раздел с аксессуарами для Quick Scope Quick Vision 1X линза и 2.5X объектив Поле обзора 2.5x1.88 мм 6Х линза и 2.5Х объектив Поле обзора 0.41 х 0.31 мм Программируемая механизированная револьверная головка (PPT) 1X 2Х 6X Три трубки объектива обеспечивают три уровня увеличения используя ту же линзу объектива. Замена линз позволяет увеличить диапазон для осуществления различных измерений. См. проспект Quick Vision Mitutoyo 2Х линза и 2.5Х объектив Поле обзора 1.25x0.94 мм Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании Видео-измерительная система Quick Vision ELF Серия 363
