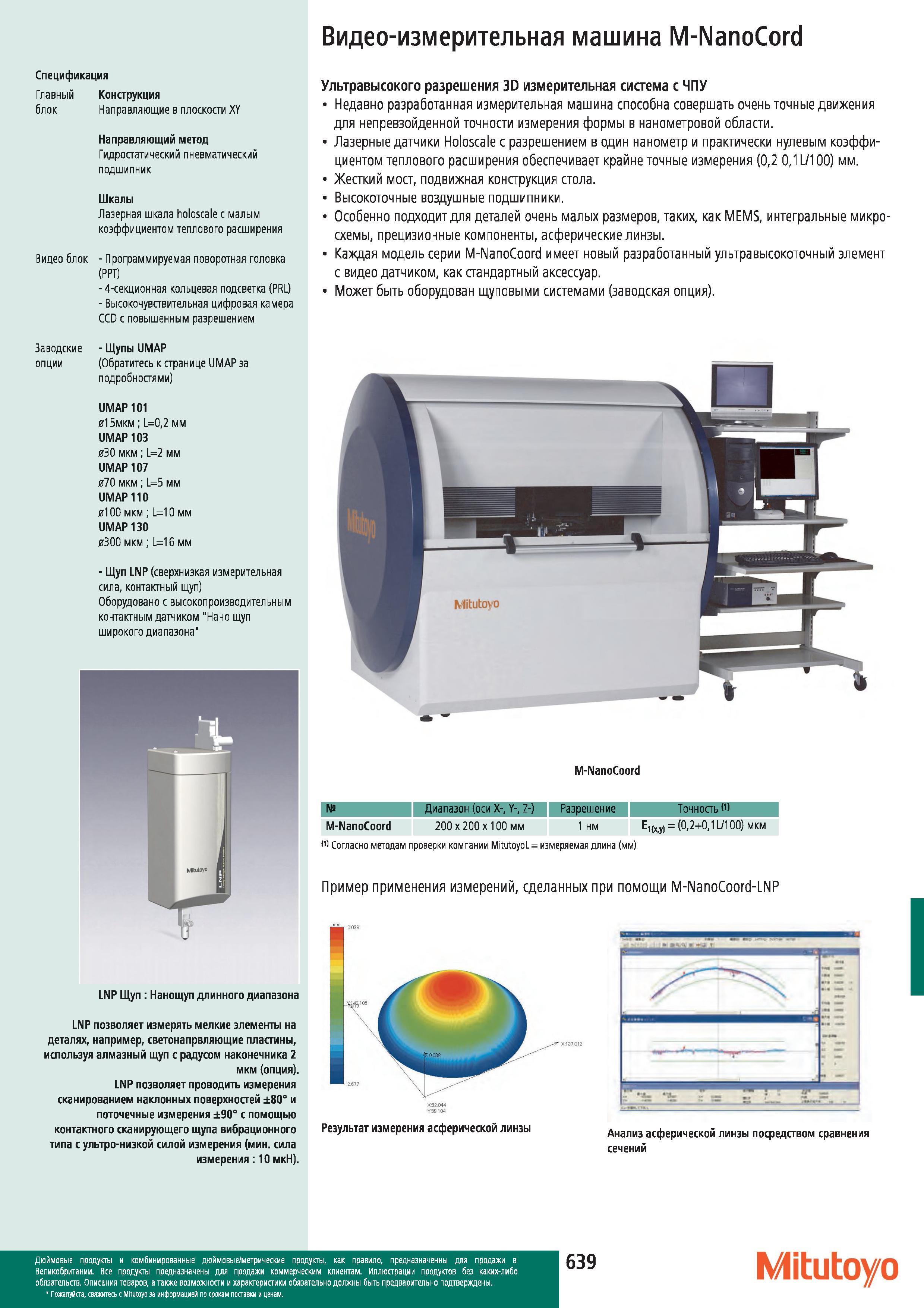

Ультравысокого разрешения 3D измерительная система Mitutoyo с ЧПУ Измерительная машина способна совершать очень точные движения для непревзойденной точности измерения формы в нанометровой области. Лазерные датчики Holoscale с разрешением в один нанометр и практически нулевым коэффициентом теплового расширения обеспечивает крайне точные измерения (02 01 L7100) мм. Жесткий мост подвижная конструкция стола. Высокоточные воздушные подшипники. Особенно подходит для деталей очень малых размеров таких как MEMS интегральные микросхемы прецизионные компоненты асферические линзы. Каждая модель серии M-NanoCoord имеет новый разработанный ультравысокоточный элемент с видео датчиком как стандартный аксессуар. Может быть оборудован щуповыми системами (заводская опция). M-NanoCoord Диапазон (оси Х- Y- Z-) Разрешение Точность 1) M-NanoCoord 200 x200 x100 мм 1 нм Е1(ху (02+01 L 100) мкм W Согласно методам проверки компании MitutoyoL измеряемая длина (мм) Пример применения измерений сделанных при помощи M-NanoCoord-LNP ввк 0.038 Результат измерения асферической линзы Анализ асферической линзы посредством сравнения сечений Mitutoyo Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании. Видео-измерительная машина M-NanoCord Спецификация Главный Конструкция блок Направляющие в плоскости XY Направляющий метод Гидростатический пневматический подшипник Шкалы Лазерная шкала holoscale с малым коэффициентом теплового расширения Видео блок Программируемая поворотная головка (РРТ) -4-секционная кольцевая подсветка (PRL) Высокочувствительная цифровая камера CCD с повышенным разрешением Заводские Щупы UMAP опции (Обратитесь к странице UMAP за подробностями) UMAP101 015мкм L02 мм UMAP103 030 мкм 12 мм UMAP107 070 мкм 5 мм UMAP110 0100 мкм L10 мм UMAP130 0300 мкм L16 мм Щуп LNP (сверхнизкая измерительная сила контактный щуп) Оборудовано с высокопроизводительным контактным датчиком "Нано щуп широкого диапазона" LNP Щуп Нанощуп длинного диапазона LNP позволяет измерять мелкие элементы на деталях например светонапрвляющие пластины используя алмазный щуп с радусом наконечника 2 мкм (опция). LNP позволяет проводить измерения сканированием наклонных поверхностей 80 и поточечные измерения 90 с помощью контактного сканирующего щупа вибрационного типа с ультро-низкой силой измерения (мин. сила измерения 10 мкН).
