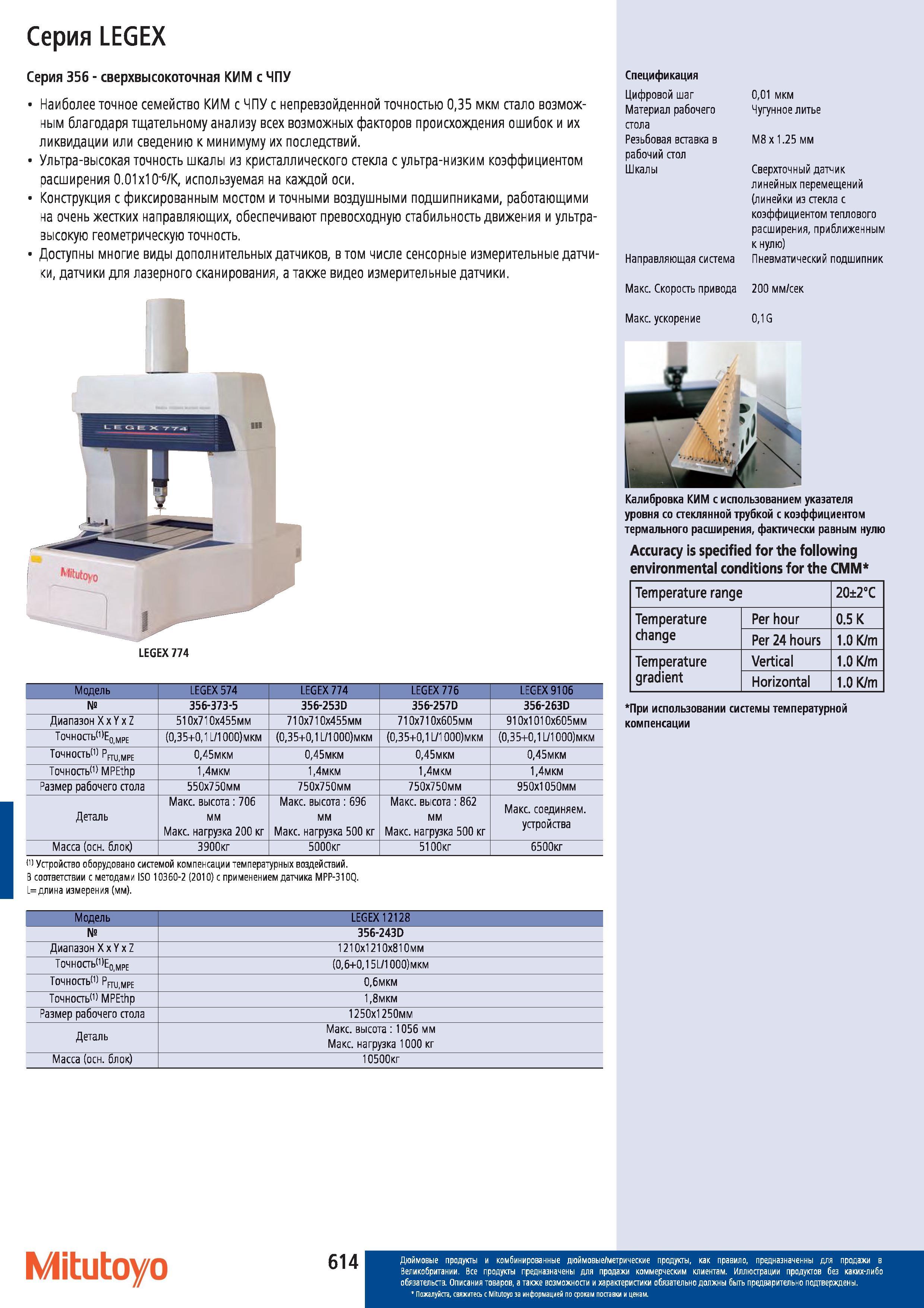

Ультра-высокая точность шкалы из кристаллического стекла с ультра-низким коэффициентом расширения 0.01 х106 К используемая на каждой оси. Конструкция с фиксированным мостом и точными воздушными подшипниками работающими на очень жестких направляющих обеспечивают превосходную стабильность движения и ультра-высокую геометрическую точность. Доступны многие виды дополнительных датчиков в том числе сенсорные измерительные датчики датчики для лазерного сканирования а также видео измерительные датчики. Модель LEGEX 574 LEGEX 774 LEGEX776 LEGEX9106 356-373-5 356-253D 356-257D 356-263D Диапазон XxYxZ 510x710x455мм 710x710x455мм 710x710x605мм 910x1010x605мм Точность1Еомре (035+01 L 1000)мкм (035+0 1L 1000)mkm (035+01 L 1000)mkm (035+01 L 1000)мкм ТОЧНОСТЬ Ррш.мре 045мкм 045мкм 045мкм 045мкм Точность 1) MPEthp 14мкм 14мкм 14мкм 14мкм Размер рабочего стола 550x750мм 750x750мм 750x750мм 950x1050мм Деталь Макс. высота 706 мм Макс. нагрузка 200 кг Макс. высота 696 мм Макс. нагрузка 500 кг Макс. высота 862 мм Макс. нагрузка 500 кг Макс. соединяем устройства Масса (осн. блок) 3900кг 5000кг 5100кг 6500кг Спецификация Цифровой шаг Материал рабочего стола Резьбовая вставка в рабочий стол Шкалы Направляющая система Макс. Скорость привода 200 мм/сек Макс. ускорение 01 G 001 мкм Чугунное литье М8 х 1.25 мм Сверхточный датчик линейных перемещений (линейки из стекла с коэффициентом теплового расширения приближенным к нулю) Пневматический подшипник Калибровка КИМ с использованием указателя уровня со стеклянной трубкой с коэффициентом термального расширения фактически равным нулю Accuracy is specified for the following environmental conditions for the CMM Temperature range 202C Temperature change Per hour 0.5 К Per 24 hours 1.0 K m Temperature gradient Vertical 1.0 K m Horizontal 1.0 K m При использовании системы температурной компенсации 14 Устройство оборудовано системой компенсации температурных воздействий. В соответствии с методами ISO 10360-2 (2010) с применением датчика MPP-310Q. L длина измерения (мм). Модель LEGEX12128 356-243D Диапазон XxYx Z 1210x1210x810мм Точность1ЕОМРЕ (06+015 L71000) м км Точность ) pm MPE О.бмкм Точность 1) MPEthp 18мкм Размер рабочего стола 1250x1250мм Деталь Макс. высота 1056 мм Макс. нагрузка 1000 кг Масса (осн. блок) 10500кг Mitutoyo LEGEX 774 Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании. Серия LEGEX Серия 356 сверхвысокоточная КИМ с ЧПУ Наиболее точное семейство КИМ с ЧПУ с непревзойденной точностью 035 мкм стало возможным благодаря тщательному анализу всех возможных факторов происхождения ошибок и их ликвидации или сведению к минимуму их последствий.
