NORGAU | Каталог NORGAU 2014 Инструменты Оборудование (Всего 865 стр.)

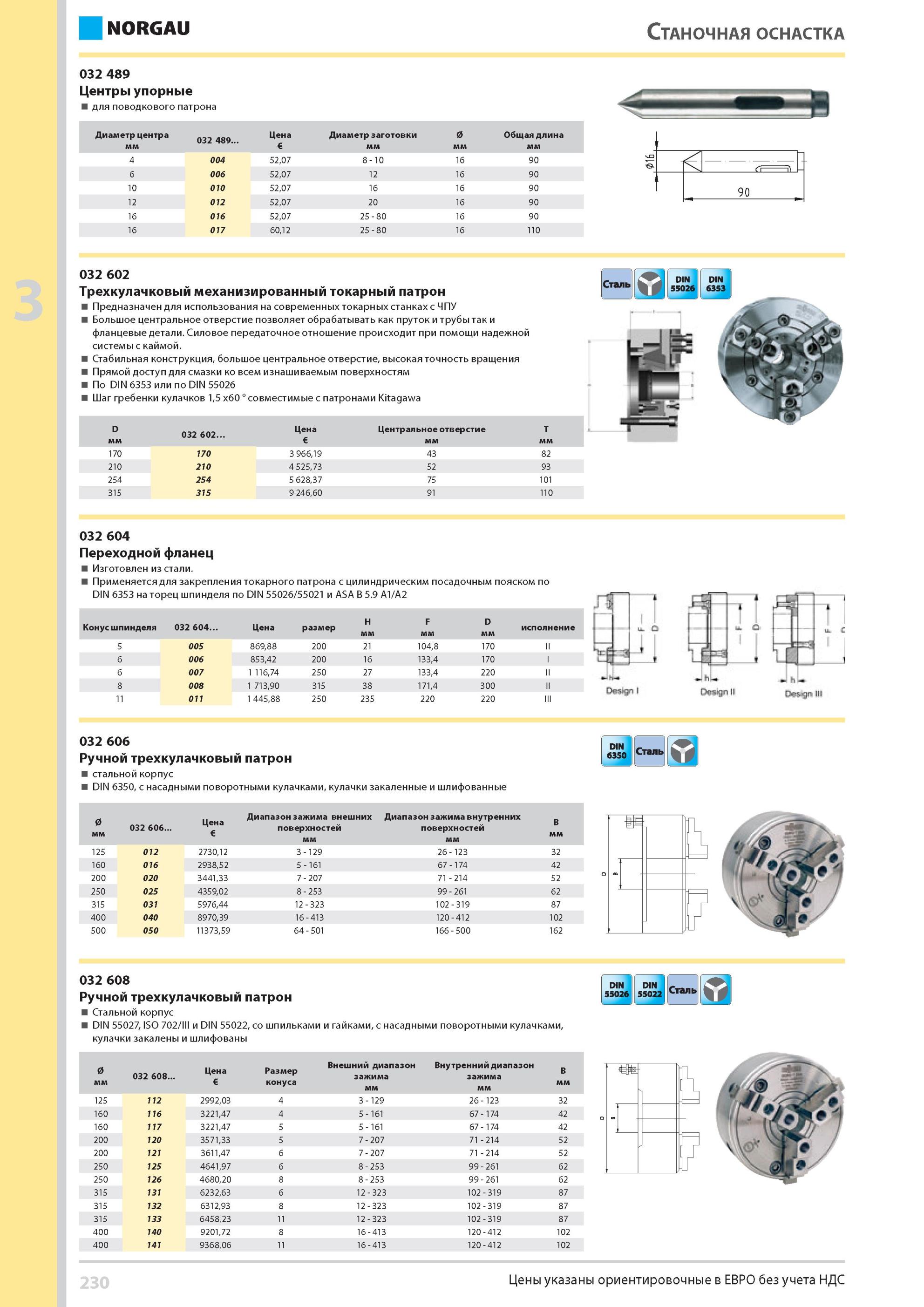

246 Каталог NORGAU 2014 Инструменты Оборудование Стр.230

246 Трехкулачковый механизированный токарный патрон Предназначен для использования на современных токарных станках с ЧПУ Большое центральное отверстие позволяе Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 230

Трехкулачковый механизированный токарный патрон Предназначен для использования на современных токарных станках с ЧПУ Большое центральное отверстие позволяе

Трехкулачковый механизированный токарный патрон Предназначен для использования на современных токарных станках с ЧПУ Большое центральное отверстие позволяет обрабатывать как пруток и трубы так и фланцевые детали Силовое передаточное отношение происходит при помощи надежной системы с каймой. Стабильная конструкция, большое центральное отверстие, высокая точность вращения Прямой доступ для смазки ко всем изнашиваемым поверхностям По DIN 6353 или по DIN 55026 Шаг гребенки кулачков 1,5 х60 совместимые с патронами Kitagawa D мм 032 602 Цена Центральное отверстие мм Т мм 170 170 3 966,19 43 82 210 210 4 525,73 52 93 254 254 5 628,37 75 101 315 315 9 246,60 91 110 032 604 Переходной фланец Изготовлен из стали. Применяется для закрепления токарного патрона с цилиндрическим посадочным пояском по DIN 6353 на торец шпинделя по DIN 55026/55021 и ASA B 5.9 A1/A2 Конус шпинделя 032 604 Цена размер H мм F мм D мм исполнение 5 005 869,88 200 21 104,8 170 II 6 006 853,42 200 16 133,4 170 6 007 1 116,74 250 27 133,4 220 II 8 008 1 713,90 315 38 171,4 300 II 11 011 1 445,88 250 235 220 220 III 032 606 Ручной трехкулачковый патрон стальной корпус DIN 6350, с насадными поворотными кулачками, кулачки закаленные и шлифованные 0 мм Цена Диапазон зажима внешних поверхностей мм Диапазон зажима внутренних поверхностей мм В мм 125 160 200 250 315 400 500 012 016 020 025 031 040 050 2730,12 2938,52 3441,33 4359,02 5976,44 8970,39 11373,59 3 129 5 161 7 207 8 253 12 323 16 413 64 501 26 123 67 174 71 214 99 261 102 319 120 412 166 500 32 42 52 62 87 102 162 032 608 Ручной трехкулачковый патрон Стальной корпус DIN 55027, ISO 702/III и DIN 55022, со шпильками и гайками, с насадными поворотными кулачками, DIN 55026 DIN 55022 Сталь кулачки закалены и шлифованы 0 мм 032 608 Цена Размер конуса Внешний диапазон зажима мм Внутренний диапазон зажима мм B мм 125 112 2992,03 4 3 129 26 123 32 160 116 3221,47 4 5 161 67 174 42 160 117 3221,47 5 5 161 67 174 42 200 120 3571,33 5 7 207 71 214 52 200 121 3611,47 6 7 207 71 214 52 250 125 4641,97 6 8 253 99 261 62 250 126 4680,20 8 8 253 99 261 62 315 131 6232,63 6 12 323 102 319 87 315 132 6312,93 8 12 323 102 319 87 315 133 6458,23 11 12 323 102 319 87 400 140 9201,72 8 16 413 120 412 102 400 141 9368,06 11 16 413 120 412 102 230 Цены указаны ориентировочные в ЕВРО без учета НДС СТАНОЧНАЯ ОСНАСТКА 032 489 Центры упорные для поводкового патрона Диаметр центра мм 032 489 Цена Диаметр заготовки мм 0 мм Общая длина мм 4 004 52,07 0 8 16 90 6 006 52,07 12 16 90 10 010 52,07 16 16 90 12 012 52,07 20 16 90 16 016 52,07 25 80 16 90 16 017 60,12 25 80 16 110 90 032 602



NORGAU | Каталог NORGAU 2014 Инструменты Оборудование (Всего 865 стр.)

Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

243 Внешний вид обозначение размеры цена токарного вращающегося центра Norgau с набором сменных головок Станочная оснастка для металлообрабатывающего оборудова Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 227243 Внешний вид обозначение размеры цена токарного вращающегося центра Norgau с набором сменных головок Станочная оснастка для металлообрабатывающего оборудова244 Поводковый патрон В деревянном ящике для обработки заготовок размерами 13 - 100 мм В набор входит корпус поводкового патрона приводные головки для размеров Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 228244 245 Неподвижный токарный центр 60° DIN 806 срезанный шлифованный центр с твердосплавной вставкой открывает резцу доступ к торцевой поверхности обрабатываемой д Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 229245 247 Кулачки базовые для ручных патронов закаленные с крепежными болтами Комплект из трех штук Для патронов диаметром мм 032 614 Цена СТАНОЧНАЯ ОСНАСТКА Шпильки Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 231247 248 Патрон токарный трехкулачковый чугун сталь DIN 6350 цельные кулачки равномерная сила зажима высокая точность вращения Поставка Патрон комплект прямых и обр Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 232248 249 Переходной фланец переходник с DIN 6530 на DIN 55027 со стороны станка фланец обработан окончательно со стороны патрона обработан предварительно и просверл Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 233249
