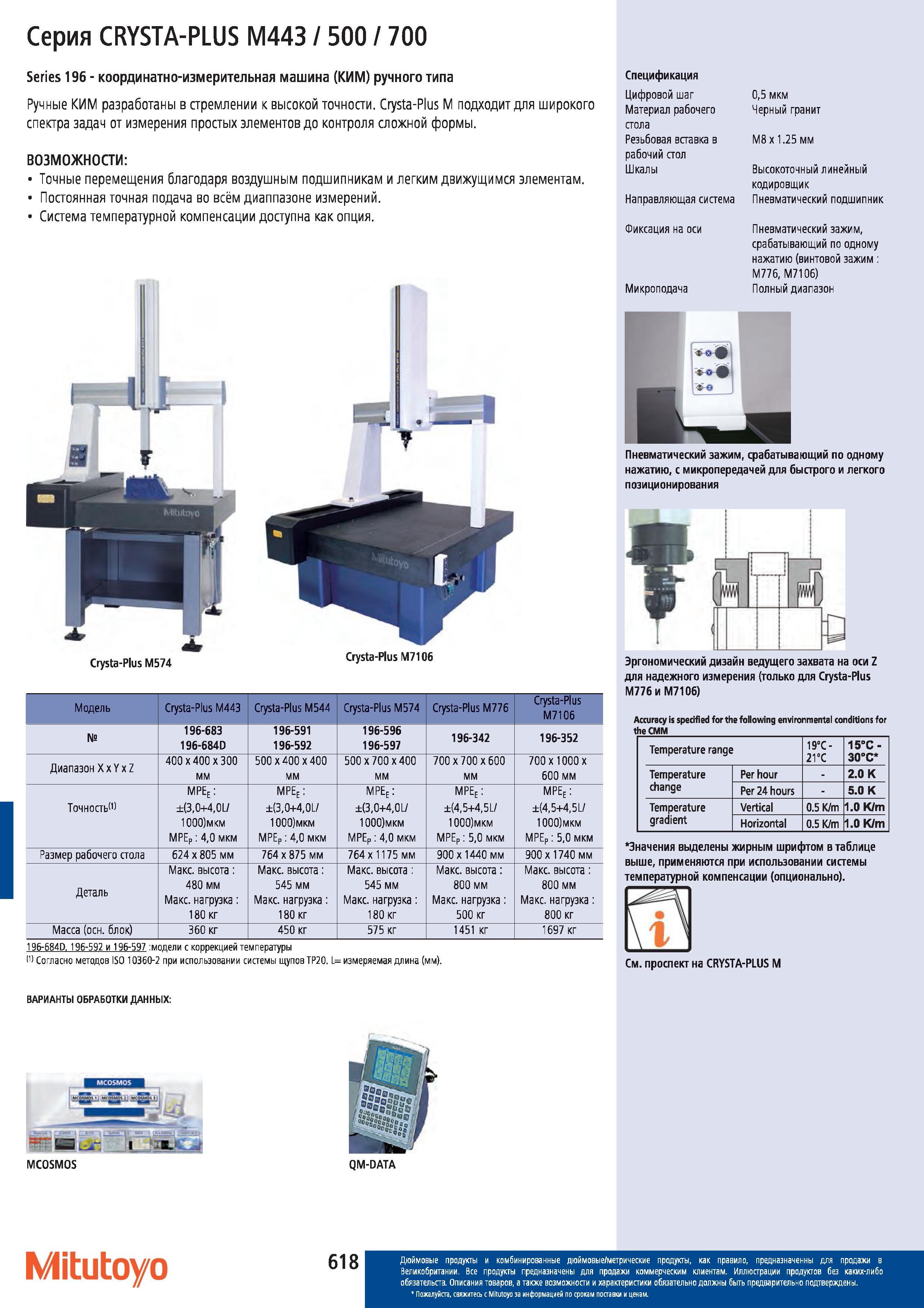

Точные перемещения благодаря воздушным подшипникам и легким движущимся элементам. Постоянная точная подача во всём диаппазоне измерений. Система температурной компенсации доступна как опция. ВВ Crysta-Plus М7106 Модель Crysta-Plus М443 Crysta-Plus М544 Crysta-Plus М574 Crysta-Plus М776 Crysta-Plus М7106 196-683 196-684D 196-591 196-592 196-596 196-597 196-342 196-352 Диапазон XxYxZ 400x400x300 мм 500x400x400 мм 500x700x400 мм 700 х 700 х 600 мм 700 х 1000 х 600 мм Точность МРЕе (30+40L 1000)мкм МРЕр 40 мкм МРЕе (30+40L 1000)мкм МРЕр 40 мкм МРЕе (30+40L 1000)мкм МРЕр 40 мкм МРЕе (45+45 U 1000)мкм МРЕр 50 мкм МРЕе (45+45 U 1000)мкм МРЕр 50 мкм Размер рабочего стола 624x805 мм 764 х 875 мм 764x 1175 мм 900 х 1440 мм 900 х 1740 мм Деталь Макс. высота 480 мм Макс. нагрузка 180 кг Макс. высота 545 мм Макс. нагрузка 180 кг Макс. высота 545 мм Макс. нагрузка 180 кг Макс. высота 800 мм Макс. нагрузка 500 кг Макс. высота 800 мм Макс. нагрузка 800 кг Масса (осн. блок) 360 кг 450 кг 575 кг 1451 кг 1697 кг Спецификация Цифровой шаг Материал рабочего стола Резьбовая вставка в рабочий стол Шкалы Направляющая система Фиксация на оси Микроподача 05 мкм Черный гранит М8х 1.25 мм Высокоточный линейный кодировщик Пневматический подшипник Пневматический зажим срабатывающий по одному нажатию (винтовой зажим М776 М7106) Полный диапазон Пневматический зажим срабатывающий по одному нажатию с микропередачей для быстрого и легкого позиционирования Эргономический дизайн ведущего захвата на оси Z для надежного измерения (только для Crysta-Plus М776 и M7106) Accuracy is specified for the following environmental conditions for the CMM Temperature range 19C- 2ГС 15C 30C Temperature change Per hour 2.0 К Per 24 hours 5.0 К Temperature gradient Vertical 0.5 K m 1.0 K m Horizontal 0.5 K m 1.0 K m "Значения выделены жирным шрифтом в таблице выше применяются при использовании системы температурной компенсации (опционально). 196-684D. 196-592 и 196-597 :модели с коррекцией температуры 14 Согласно методов ISO 10360-2 при использовании системы щупов TP20. L- измеряемая длина (мм). См. проспект на CRYSTA-PLUS ВАРИАНТЫ ОБРАБОТКИ ДАННЫХ MCOSMOS QM-DATA Mitutoyo Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании. Серия CRYSTA-PLUS М4431 5001700 Series 196 координатно-измерительная машина (КИМ) ручного типа Ручные КИМ разработаны в стремлении к высокой точности. Crysta-Plus подходит для широкого спектра задач от измерения простых элементов до контроля сложной формы. ВОЗМОЖНОСТИ
