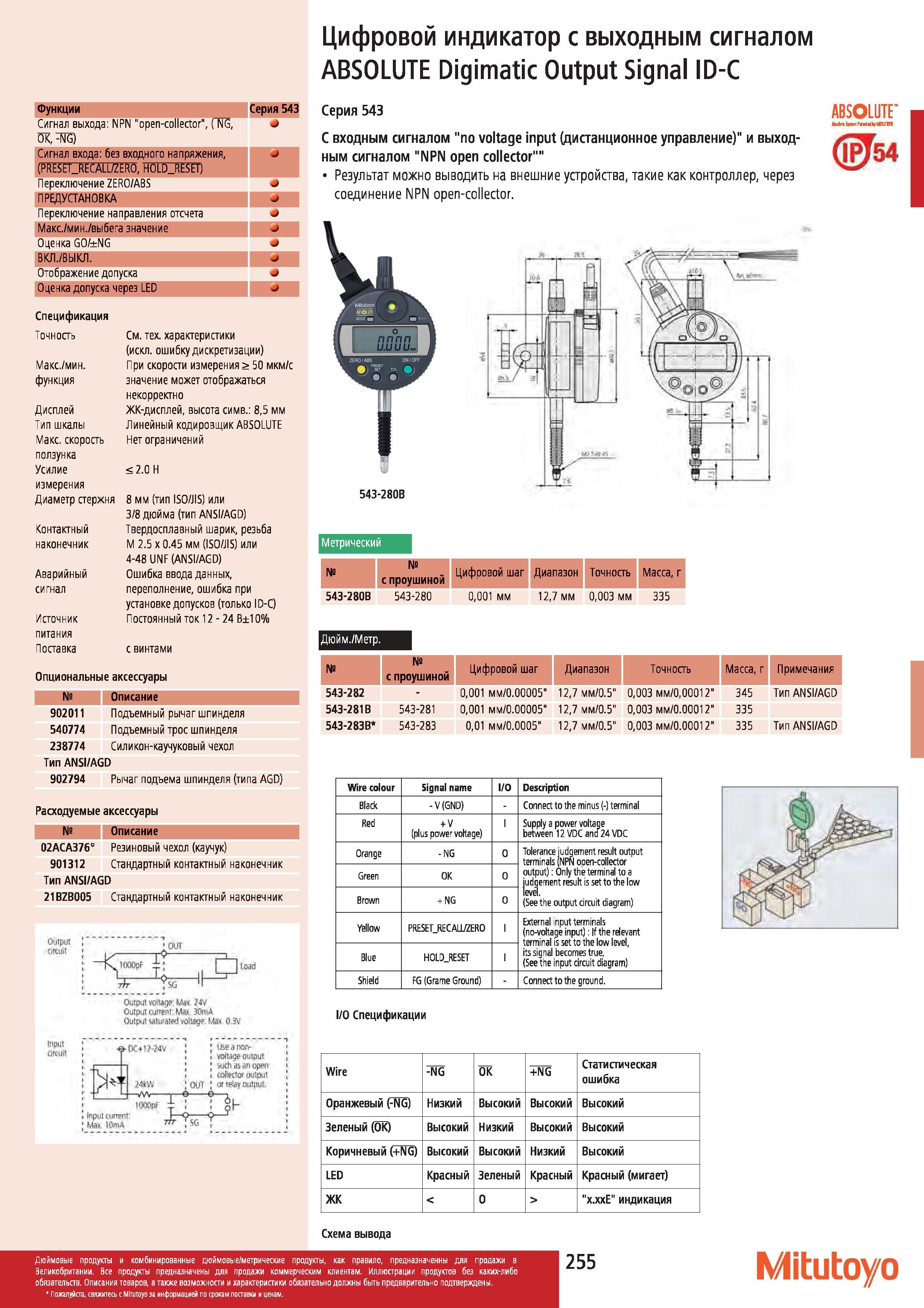

Цифровой индикатор с выходным сигналом Mitutoyo ABSOLUTE Digimatic Output Signal ID-C Функции Серия 543 Сигнал выхода NPN open-collector Сигнал вхо

Цифровой индикатор с выходным сигналом Mitutoyo ABSOLUTE Digimatic Output Signal ID-C Функции Серия 543 Сигнал выхода NPN "open-collector" Сигнал входа без входного напряжения (PRESETRECALL ZERO HOLDRESET) Переключение ZERO ABS ПРЕДУСТАНОВКА Переключение направления отсчета Макс. мин. выбега значение Оценка GO NG ВКЛ. ВЫКЛ. Отображение допуска Оценка допуска через LED Спецификация Точность См. тех. характеристики (искл. ошибку дискретизации) Макс. мин. При скорости измерения 50 мкм с функция значение может отображаться некорректно Дисплей ЖК-дисплей высота симв. 85 мм Тип шкалы Линейный кодировщик ABSOLUTE Максимальная скорость Нет ограничений ползунка Усилие 2.0 Н измерения Диаметр стержня 8 мм (тип ISO JIS) или 3/8 дюйма (тип ANSI AGD) Контактный Твердосплавный шарик резьба наконечник 2.5 х 0.45 мм (ISO JIS) или 4-48 UNF (ANSI AGD) Аварийный Ошибка ввода данных. сигнал переполнение ошибка при установке допусков (только ID-C) Источник Постоянный ток 12 24 В10% питания Поставка с винтами Опциональные аксессуары Описание 902011 Подъемный рычаг шпинделя 540774 Подъемный трос шпинделя 238774 Силикон-каучуковый чехол Тип ANSI AGD 902794 Рычаг подъема шпинделя (типа AGD) Расходуемые аксессуары Описание 02АСА37б Резиновый чехол (каучук) 901312 Стандартный контактный наконечник Тип ANSI AGD 21BZB005 Стандартный контактный наконечник Output circuit lOOOpF ;sg & Output voltage Мак 24V Output current Max 30niA Output saturated voltage Мал 0.3V Input circuit Use a non- voltage output such as an open i collector output OUT relay output. lOOOpf ol- Input current Q Max 10mA 7 SG Серия 543 С входным сигналом "no voltage input (дистанционное управление)" и выходным сигналом "NPN open collector Результат можно выводить на внешние устройства такие как контроллер через соединение NPN open-collector. ABSOLUTE Mudn Spmn PrtaM by МПЯ1Я (gj54 543-280B Метрический с проушиной Цифровой шаг Диапазон Точность Масса 543-280В 543-280 0001 мм 127 мм 0003 мм 335 Дюйм. Метр. с проушиной Цифровой шаг Диапазон Точность Масса Примечания 543-282 0001 мм 0.00005" 127 мм 0.5" 0003 мм 000012" 345 Тип ANSI AGD 543-281В 543-281 0001 мм 0.00005" 127 мм 0.5" 0003 мм 0.00012" 335 543-283В 543-283 001 мм 0.0005" 127 мм 0.5" 0003 мм 0.00012" 335 Тип ANSI AGD Wire colour Signal name O Description Black V (GND) Connect to the minus (-) terminal Red + V (plus power voltage) Supply a power voltage between 12 VDC and 24 VDC Orange -NG 0 Tolerance judgement result output terminals (NPN open-collector output) Only the terminal to a judgement result is set to the low level (See the output circuit diagram) Green OK 0 Brown + NG 0 Yellow PRESETRECALL ZERO External input terminals (no-voltage input) If the relevant terminal is set to the low level its signal becomes true. (See the input circuit diagram) Blue HOLDJESET Shield FG (Grame Ground) Conned to the ground. O Спецификации Wire -NG OK +NG Статистическая ошибка Оранжевый (-NG) Низкий Высокий Высокий Высокий Зеленый (OK) Высокий Низкий Высокий Высокий Коричневый (+NG) Высокий Высокий Низкий Высокий LED Красный Зеленый Красный Красный (мигает) ЖК О "х.ххЕ" индикация Схема вывода 255 Mitutoyo Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании. Описания товаров а также возможности и характеристики обязательно должны быть предварительно подтвержцены.
