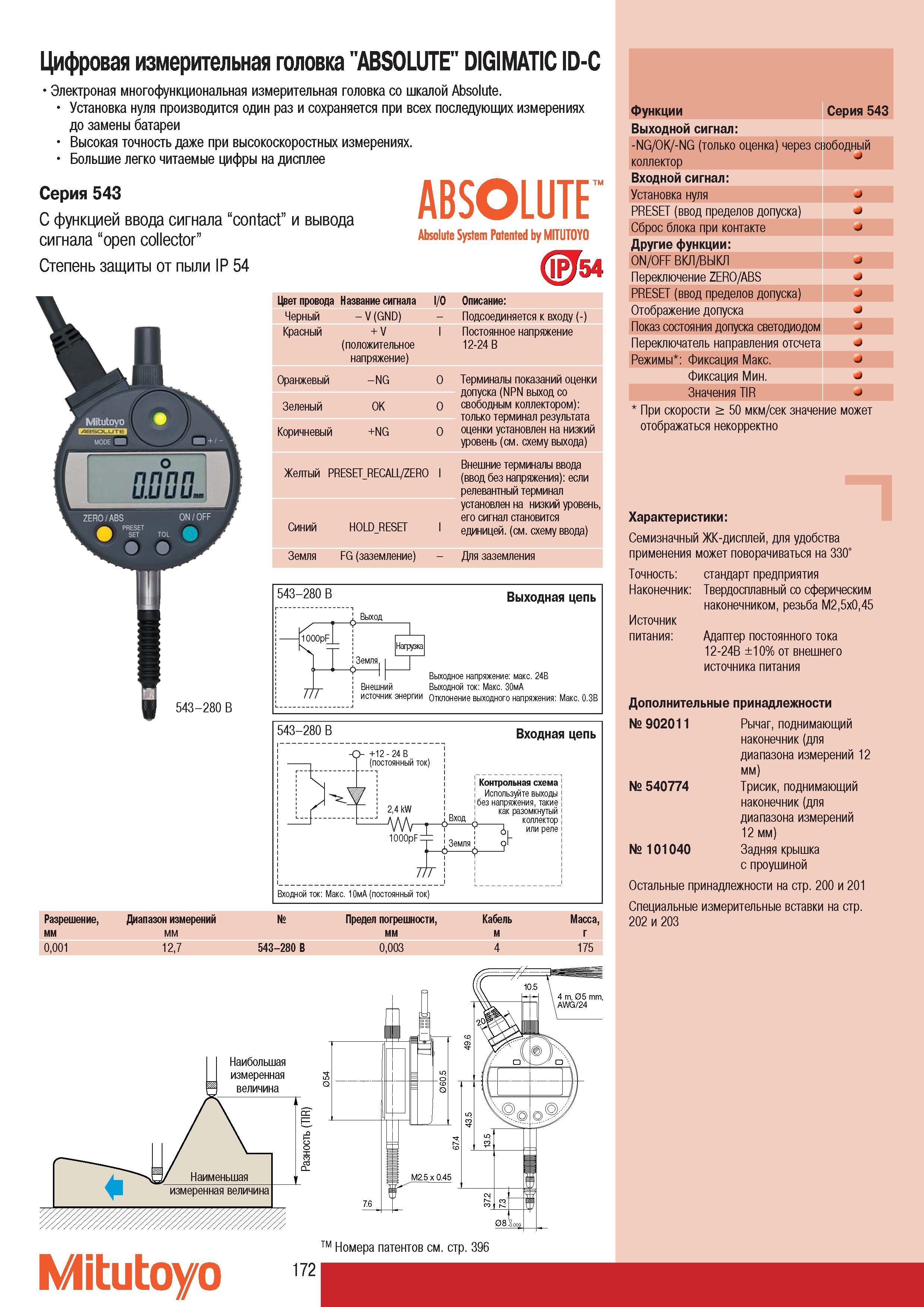

Цифровая измерительная головка Mitutoyo Серия 543 С функцией ввода сигнала rontact и вывода сигнала pen cdlector Степень защиты от пыли IP 54 Цвет провода На

Цифровая измерительная головка Mitutoyo Серия 543 С функцией ввода сигнала rontact и вывода сигнала pen cdlector Степень защиты от пыли IP 54 Цвет провода Название сигнала Черный Красный Оранжевый Зеленый Коричневый V (GND) + V (положительное напряжение) -NG OK +NG O О Желтый PRESETRECALL ZERO Синий Земля HOLD RESET Описание Подсоединяется к входу ( Постоянное напряжение 12-24 В Терминалы показаний оценки допуска (NPN выход со свободным коллектором) только терминал результата оценки установлен на низкий уровень (см. схему выхода) Внешние терминалы ввода (ввод без напряжения) если релевантный терминал установлен на низкий уровень его сигнал становится единицей. (см. схему ввода) FG (заземление) Для заземления 543-280 B 543-280 B Выходная цепь 1000pF FT i Земля Нагрузка ттг 1 Выходное напряжение макс. 24В Внешний Выходной ток Макс. 30мА источник энергии Отклонение выходного напряжения Макс. 0.3В 543-280 B Входная цепь -Q- +12 24 В (постоянный ток) 24 kW ЧМг 1000pFzp Контрольная схема Используйте выходы 'без напряжения такие как разомкнутый Вход коллектор у или реле Земля о' -О -у -1 тгт Входной ток Макс. 10мА (постоянный ток) Разрешение Диапазон измерений Предел погрешности Кабель Масса мм 0001 127 543-280 B 0003 4 175 Функции Выходной сигнал -NG OK -NG (только оценка) через свободный коллектор Входной сигнал Установка нуля PRESET (ввод пределов допуска) Сброс блока при контакте Другие функции ON OFF ВКЛ ВЫКЛ Переключение ZERO ABS PRESET (ввод пределов допуска) Отображение допуска Показ состояния допуска светодиодом Переключатель направления отсчета Режимы Фиксация Макс. Фиксация Мин. Значения TIR При скорости 50 мкм сек значение может отображаться некорректно Характеристики Семизначный ЖК-дисплей для удобства применения может поворачиваться на 330 Точность стандарт предприятия Наконечник Твердосплавный со сферическим наконечником резьба М25х045 Источник питания Адаптер постоянного тока 12-24В 10% от внешнего источника питания Дополнительные принадлежности 902011 Рычаг поднимающий наконечник (для диапазона измерений 12 мм) 540774 Трисик поднимающий наконечник (для диапазона измерений 12 мм) 101040 Задняя крышка с проушиной Остальные принадлежности на стр. 200 и 201 Специальные измерительные вставки на стр. 202 и 203 ABSOLUTE DIGIMATIC ID-С Электроная многофункциональная измерительная головка со шкалой Absdute. Установка нуля производится один раз и сохраняется при всех последующих измерениях до замены батареи Высокая точность даже при высокоскоростных измерениях. Большие легко читаемые цифры на дисплее ABSOLUTE' iy MITUTOYO (j 54 Absolute System Patented by MITUTOYO
