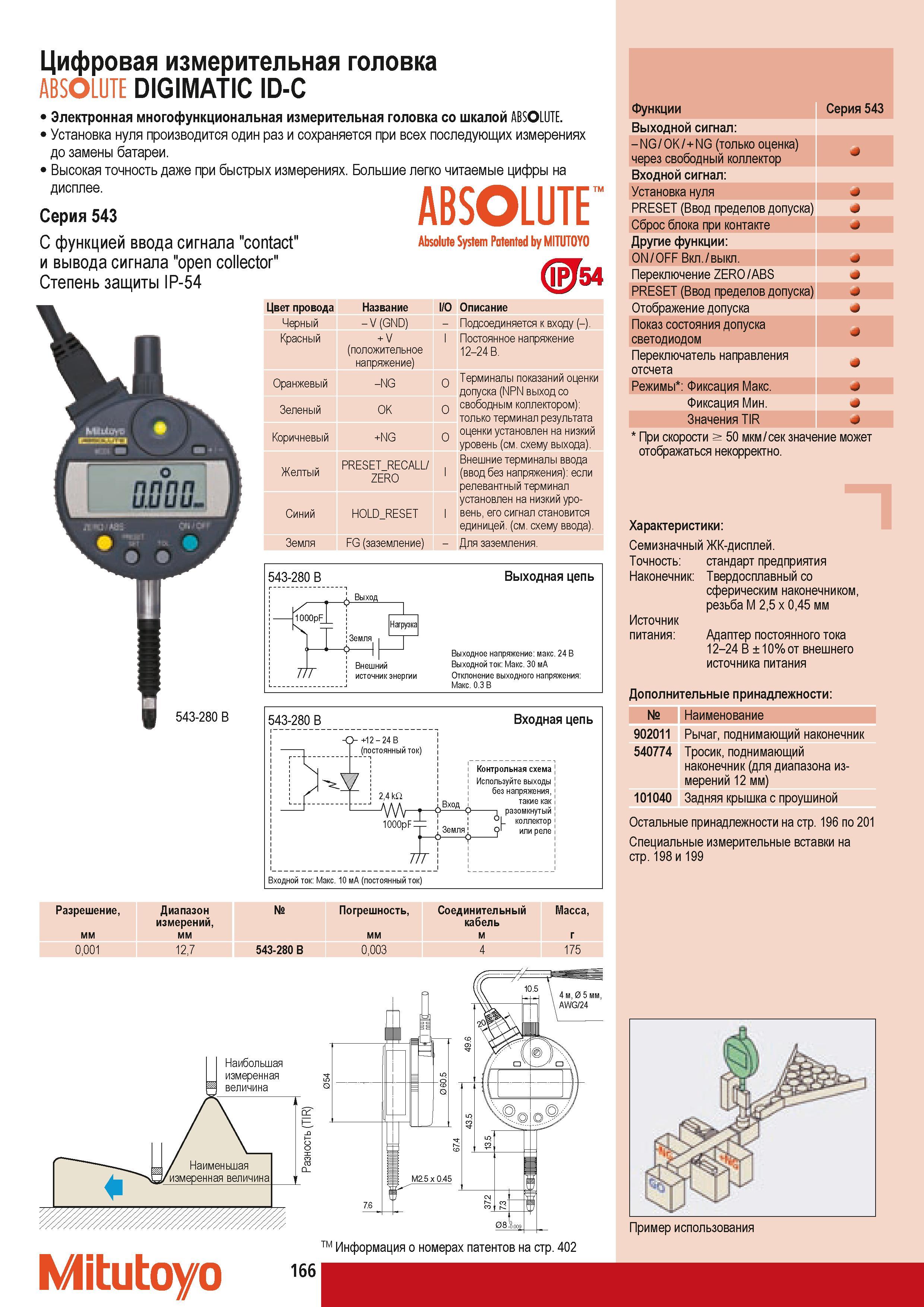

Цифровая измерительная головка Mitutoyo ABSOLUTE DIGIMATIC ID-С 1 Электронная многофункциональная измерительная головка со шкалой ABSOLUTE. Установка нуля производится один раз и сохраняется при всех последующих измерениях до замены батареи. Высокая точность даже при быстрых измерениях. Большие легко читаемые цифры на дисплее. Серия 543 С функцией ввода сигнала "contact" и вывода сигнала "open collector" Степень защиты IP-54 543-280 B ABSOLUTE' Absolute System Patented by MITUTOYO (SJ54 Цвет провода Название I O Oписание Черный - V (GND) - Подсоединяется к входу (-). Красный + V (положительное напряжение) I Постоянное напряжение 12-24 В. Оранжевый -NG O Терминалы показаний оценки допуска (NPN выход со свободным коллектором) только терминал результата оценки установлен на низкий уровень (см. схему выхода). Зеленый OK O Коричневый +NG O Желтый PRESET RECALL ZERO I Внешние терминалы ввода (ввод без напряжения) если релевантный терминал Синий HOLDRESET I установлен на низкий уровень его сигнал становится единицей. (см. схему ввода). Земля FG (заземление) - Для заземления. 543-280 B HooopfJ Выход Нагрузка тгг Внешний источник энергии Выходная цепь Выходное напряжение макс. 24 В Выходной ток Макс. 30 мА Отклонение выходного напряжения Макс. 0.3 В 543-280 B Входная цепь -О- +12 - 24 В Контрольная схема Используйте выходы без напряжения такие как разомкнутый коллектор или реле Входной ток Макс. 10 мА (постоянный ток) Земля Функции Серия 543 Выходной сигнал - NG OK +NG (только оценка) через свободный коллектор Входной сигнал Установка нуля PRESET (Ввод пределов допуска) Сброс блока при контакте Другие функции ON OFF Вкл. выкл. Переключение ZERO ABS PRESET (Ввод пределов допуска) Отображение допуска Показ состояния допуска светодиодом Переключатель направления отсчета Режимы Фиксация Макс. Фиксация Мин. Значения TIR При скорости 50 мкм сек значение может отображаться некорректно. Xарактеристики Семизначный ЖК-дисплей. Точность стандарт предприятия Наконечник Твердосплавный со сферическим наконечником резьба M 25 x 045 мм Источник питания Адаптер постоянного тока 12-24 В 10% от внешнего источника питания Дополнительные принадлежности Наименование 902011 Рычаг поднимающий наконечник 540774 Тросик поднимающий наконечник (для диапазона измерений 12 мм) 01 0 -Р О Задняя крышка с проушиной Остальные принадлежности на стр. 196 по 201 Специальные измерительные вставки на стр. 198 и 199 Pазрешение Диапазон Погрешность Соединительный Масса измерений кабель мм м г 0001 127 543-280 B 0003 4 175
