Стандартные накладываемые диаграммы Mitutoyo увеличивают область применения и эффективность профильных проекторов Митутойо Диаграммы доступны следу

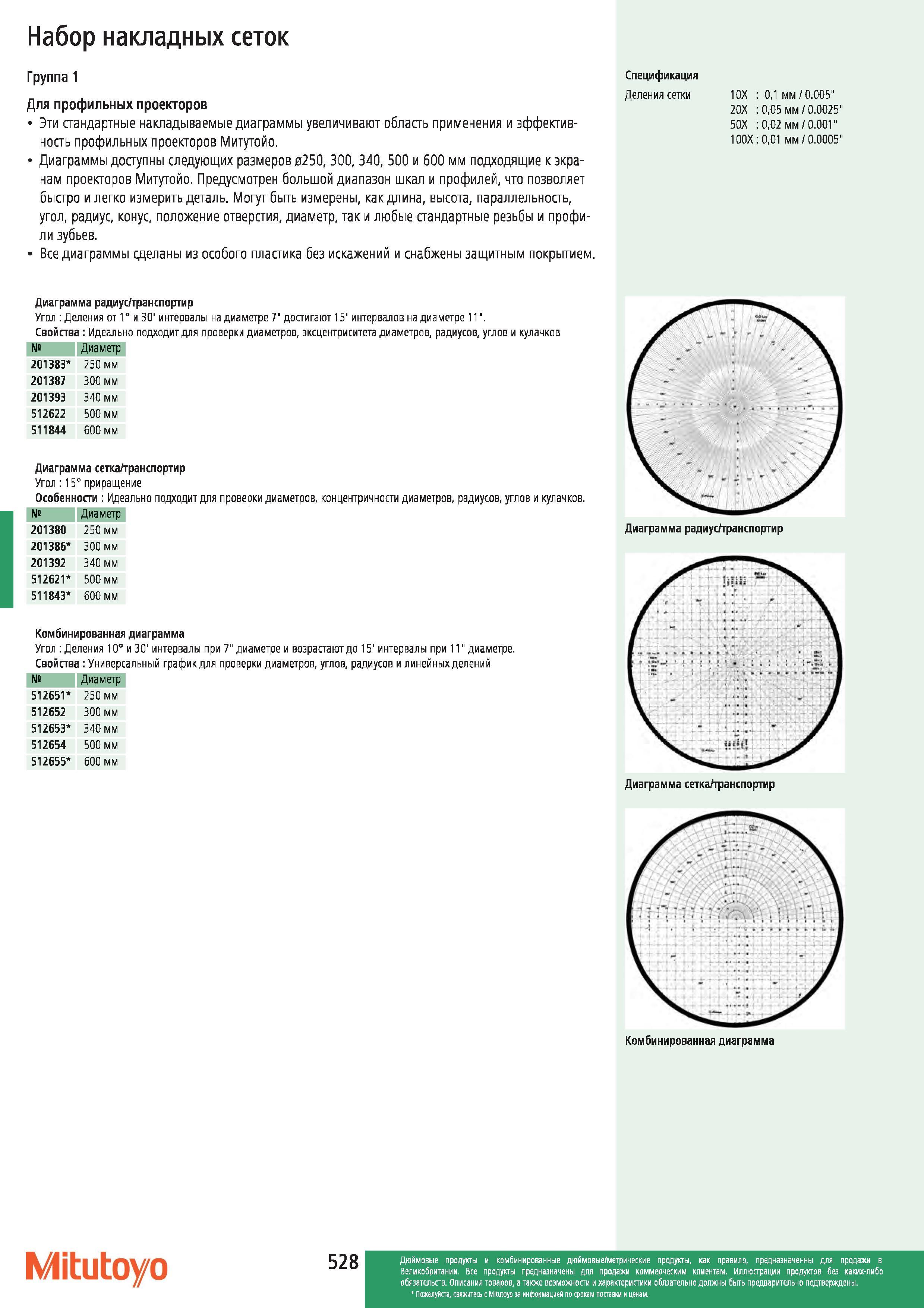

Стандартные накладываемые диаграммы Mitutoyo увеличивают область применения и эффективность профильных проекторов Митутойо. Диаграммы доступны следующих размеров 0250 300 340 500 и 600 мм подходящие к экранам проекторов Митутойо. Предусмотрен большой диапазон шкал и профилей что позволяет быстро и легко измерить деталь. Могут быть измерены как длина высота параллельность угол радиус конус положение отверстия диаметр так и любые стандартные резьбы и профили зубьев. Все диаграммы вделаны из особого пластика без искажений и снабжены защитным покрытием. Спецификация Деления сетки 10Х 20Х 50Х ЮОХ 01 мм 0.005" 005 мм 0.0025" 002 мм 0.001" 001 мм 0.0005" Диаграмма радиус транспортир Угол Деления от и 30' интервалы на диаметре 7" достигают 15' интервалов на диаметре 11". Свойства Идеально подходит для проверки диаметров эксцентриситета диаметров радиусов углов и кулачков Диаметр 201383 250 мм 201387 300 мм 201393 340 мм 512622 500 мм 511844 600 мм Диаграмма сетка транспортир Угол 15 приращение Особенности Идеально подходит для проверки диаметров концентричности диаметров радиусов углов и кулачков. Диаметр 201380 250 мм 201386 300 мм 201392 340 мм 512621 500 мм 511843 600 мм Комбинированная диаграмма Угол Деления 10 и 30' интервалы при 7" диаметре и возрастают до 15' интервалы при 11" диаметре. Свойства Универсальный график для проверки диаметров углов радиусов и линейных делений Диаметр 512651 250 мм 512652 300 мм 512653 340 мм 512654 500 мм 512655 600 мм Диаграмма сетка гранспоргир Диаграмма радиус транспортир Комбинированная диаграмма Mitutoyo Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании Набор накладных сеток Группа 1 Для профильных проекторов Эти
