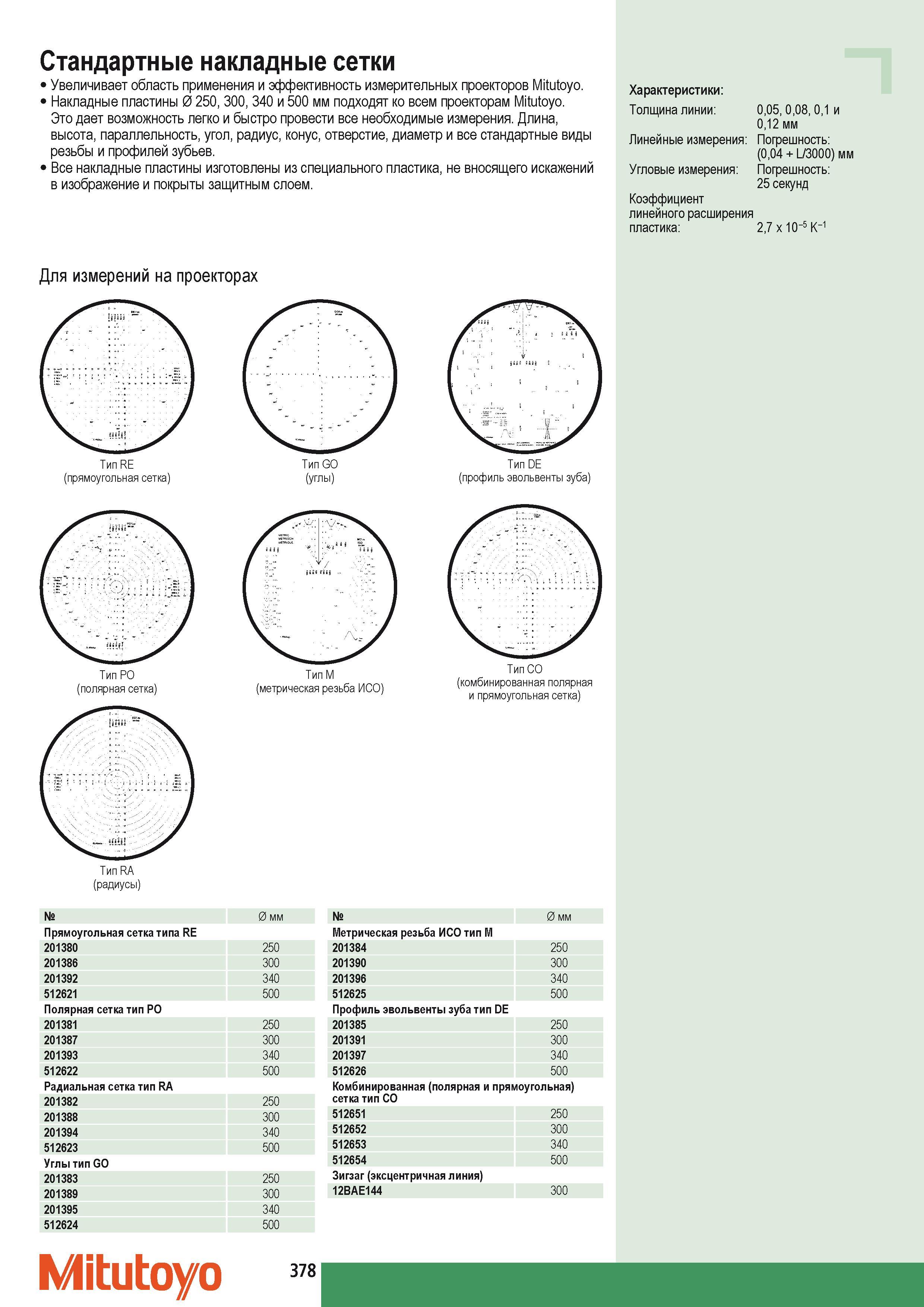

Стандартные накладные сетки Mitutoyo Увеличивают область применения и эффективность измерительных проекторов Mitutoyo Накладные пластины 0 250 300 340 и 500 мм подходят ко всем проекторам Mitutoyo. Это дает возможность легко и быстро провести все необходимые измерения. Длина высота параллельность угол радиус конус отверстие диаметр и все стандартные виды резьбы и профилей зубьев. Все накладные пластины изготовлены из специального пластика не вносящего искажений в изображение и покрыты защитным слоем. Характеристики Толщина линии 005 008 01 и 012 мм Линейные измерения Погрешность (004 + L 3000) мм Угловые измерения Погрешность 25 секунд Коэффициент линейного расширения пластика 27 x 10-5 К-1 Для измерений на проекторах (прямоугольная сетка) Тип GO (углы) (профиль эвольвенты зуба) Тип PO (полярная сетка) Тип M (метрическая резьба ИСО) (комбинированная полярная и прямоугольная сетка) (радиусы) 0 мм 0 мм Прямоугольная сетка типа RE Метрическая резьба ИСО тип M 201380 250 201384 250 201386 300 201390 300 201392 340 201396 340 512621 500 512625 500 Полярная сетка тип PO Профиль эвольвенты зуба тип DE 201381 250 201385 250 201387 300 201391 300 201393 340 201397 340 512622 500 512626 500 Радиальная сетка тип RA Комбинированная (полярная и прямоугольная) 201382 250 сетка тип СО 201388 300 512651 250 201394 340 512652 300 512623 500 512653 340 Углы тип GO 512654 500 201383 250 Зигзаг (эксцентричная линия) 201389 300 12BAE144 300 201395 340 512624 500 Mitutoyo 378
