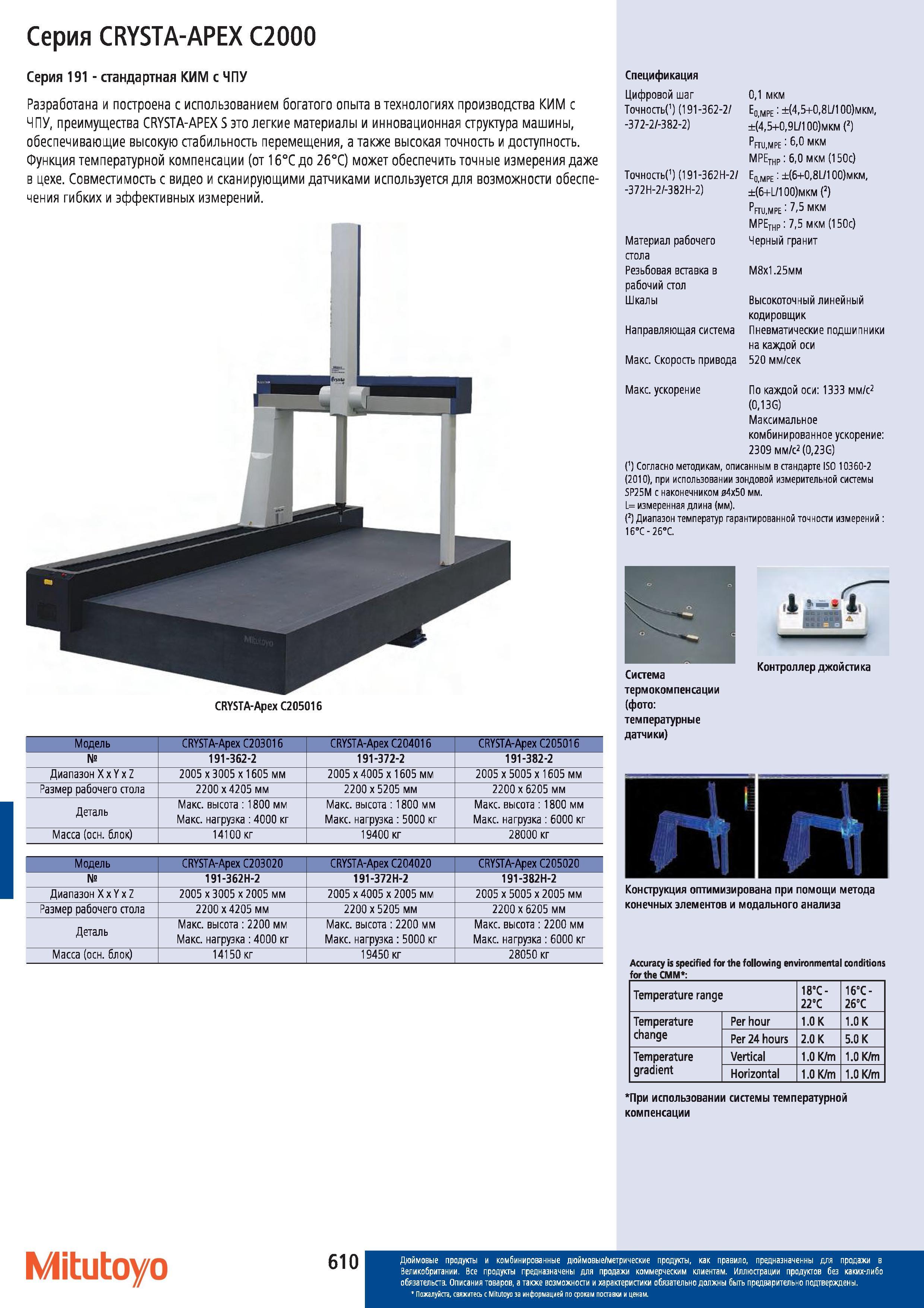

стандартная КИМ Mitutoyo с ЧПУ Разработана и построена с использованием богатого опыта в технологиях производства КИМ с ЧПУ преимущества CRYSTA-APEX S это легкие материалы и инновационная структура машины обеспечивающие высокую стабильность перемещения а также высокая точность и доступность. Функция температурной компенсации (от 16С до 26С) может обеспечить точные измерения даже в цехе. Совместимость с видео и сканирующими датчиками используется для возможности обеспечения гибких и эффективных измерений. CRYSTA-Apex С205016 Модель CRYSTA-Apex С203016 CRYSTA-Apex С204016 CRYSTA-Apex С205016 191-362-2 191-372-2 191-382-2 Диапазон XxYxZ 2005 x3005 x 1605 мм 2005 x4005 x1605 мм 2005 x 5005 x1605 мм Размер рабочего стола 2200x4205 мм 2200x 5205 мм 2200x6205 мм Деталь Макс. высота 1800 мм Макс. нагрузка 4000 кг Макс. высота 1800 мм Макс. нагрузка 5000 кг Макс. высота 1800 мм Макс. нагрузка 6000 кг Масса (осн. блок) 14100 кг 19400 кг 28000 кг Модель CRYSTA-Apex С203020 CRYSTA-Apex С204020 CRYSTA-Apex С205020 191-362Н-2 191-372Н-2 191-382Н-2 Диапазон XxYx 1 2005 х 3005 х 2005 мм 2005 x4005 x2005 мм 2005 х 5005 х 2005 мм Размер рабочего стола 2200x4205 мм 2200x 5205 мм 2200x6205 мм Деталь Макс. высота 2200 мм Макс. нагрузка 4000 кг Макс. высота 2200 мм Макс. нагрузка 5000 кг Макс. высота 2200 мм Макс. нагрузка 6000 кг Масса (осн. блок) 14150 кг 19450 кг 28050 кг Спецификация 01 мкм Еомре (45+08L 100)mkm (45+09L 100)mkm(2) РFTU.MPE 60 МКМ МРЕТНР 60 мкм (150с) Еомре (6+08L 100)mkm (6+L 100)мкм (3) Pftu.mpe 7-5 мкм МРЕТНР 75 мкм (150с) Черный гранит М8х1.25мм Высокоточный линейный кодировщик Пневматические подшипники на каждой оси 520 мм/сек По каждой оси 1333 мм/с2 (013G) Максимальное комбинированное ускорение 2309 мм/с2 (0.23G) (1) Согласно методикам описанным в стандарте ISO 10360-2 (2010) при использовании зондовой измерительной системы SP25M с наконечником 04x50 мм. L измеренная длина (мм). (2) Диапазон температур гарантированной точности измерений 16С-26С. Система Контроллер джойстика термокомпенсации (фото температурные датчики) Конструкция оптимизирована при помощи метода конечных элементов и модального анализа Accuracy is specified for the following environmental conditions for the CMM Temperature range 18"C- 22"C 16C- 26'C Temperature change Per hour 1.0 К 1.0 К Per 24 hours 2.0 К 5.0 К Temperature gradient Vertical 1.0 K m 1.0 K m Horizontal 1.0 K m 1.0 K m Цифровой шаг Точность 1) (191-362-2 -372-2 -382-2) Точность(1) (191-362Н-2 -372Н-2 -382Н-2) Материал рабочего стола Резьбовая вставка в рабочий стол Шкалы Направляющая система Макс. Скорость привода Макс. ускорение При использовании системы температурной компенсации Mitutoyo Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании. Серия CRYSTA-APEX С2000 Серия 191
