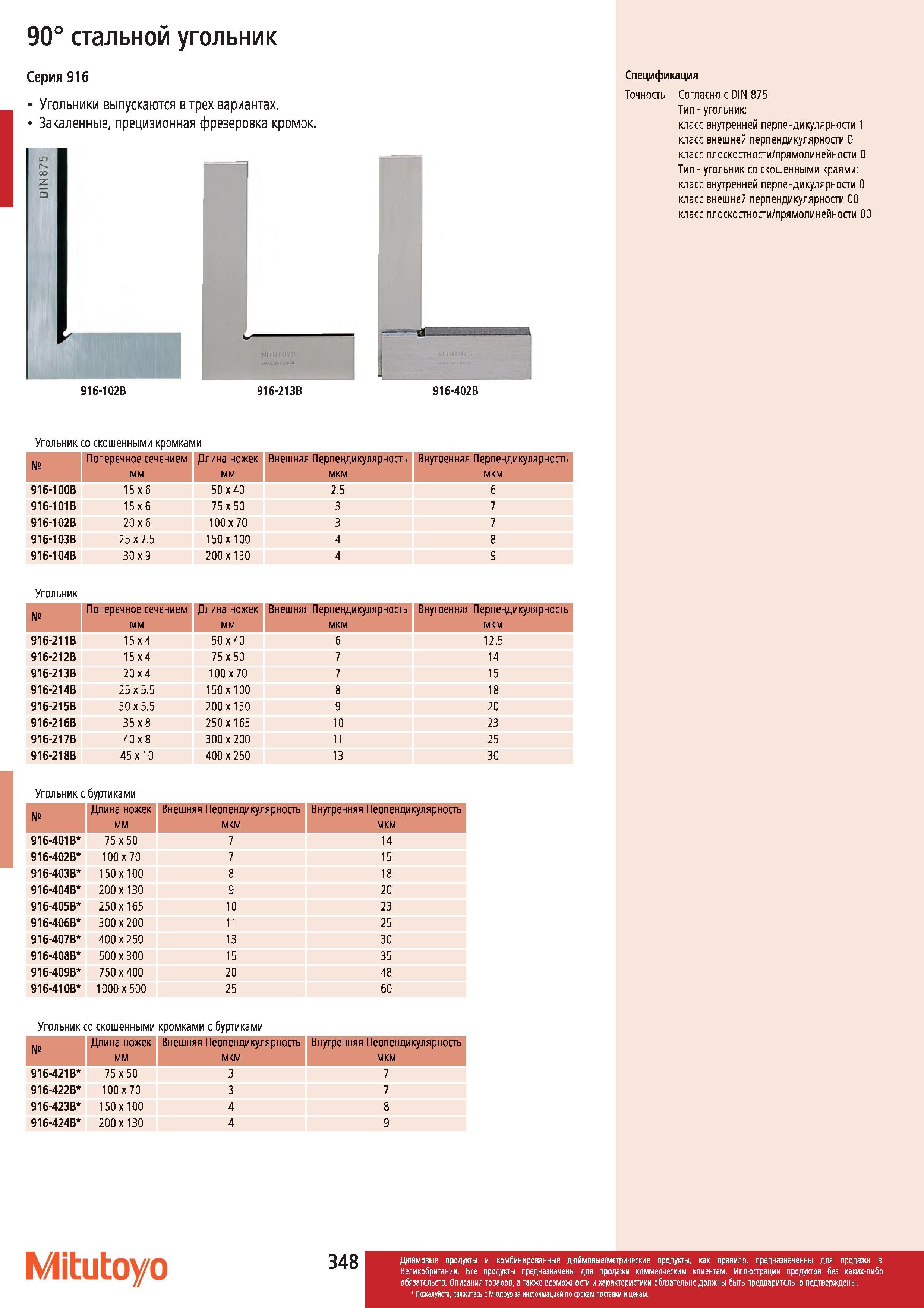

Стальной угольник Mitutoyo 90 градусов Серия 916 Угольники выпускаются в трех вариантах Закаленные прецизионная фрезеровка кромок 916-102В 916-21ЗВ

Стальной угольник Mitutoyo 90 градусов Серия 916 Угольники выпускаются в трех вариантах. Закаленные прецизионная фрезеровка кромок. 916-102В 916-21ЗВ Спецификация Точность Согласно с DIN 875 Тип угольник класс внутренней перпендикулярности 1 класс внешней перпендикулярности О класс плоскостности прямолинейности О Тип угольник со скошенными краями класс внутренней перпендикулярности О класс внешней перпендикулярности 00 класс плоскостности прямолинейности 00 Угольник со скошенными кромками Поперечное сечением мм Длина ножек мм Внешняя Перпендикулярность мкм Внутренняя Перпендикулярность мкм 916-100B 15x6 50x40 2.5 6 916-101В 15x6 75x50 3 7 916-102В 20x6 100x70 3 7 916-103В 25x7.5 150x100 4 8 916-104В 30x9 200x 130 4 9 Угольник Поперечное сечением Длина ножек Внешняя Перпендикулярность Внутренняя Перпендикулярность мм мм мкм мкм 916-211В 15x4 50x40 6 12.5 916-212В 15x4 75x50 7 14 916-21 ЗВ 20x4 100x70 7 15 916-214В 25x5.5 150x100 8 18 916-215В 30x5.5 200x 130 9 20 916-216В 35x8 250x 165 10 23 916-217В 40x8 300 х 200 11 25 916-218В 45x10 400 х 250 13 30 Угольник с буртиками Длина ножек мм Внешняя Перпендикулярность мкм Внутренняя Перпендикулярность мкм 916-401 В 75x50 7 14 916-402В 100x70 7 15 916-403В 150x100 8 18 916-404В 200x 130 9 20 916-405В 250x 165 10 23 916-406В 300 х 200 11 25 916-407В 400 х 250 13 30 916-408В 500 х 300 15 35 916-409В 750x400 20 48 916-41ОВ 1000x500 25 60 Угольник со скошенными кромками с буртиками Длина ножек мм Внешняя Перпендикулярность мкм Внутренняя Перпендикулярность мкм 916-421 В 75x50 3 7 916-422В 100x70 3 7 916-423В 150x100 4 8 916-424В 200x 130 4 9 Mitutoyo Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании
