Система измерения формы Mitutoyo Roundtest RA-1600 является одной из форм-измерительных систем оснащенных высокоточным поворотным столом что обеспе

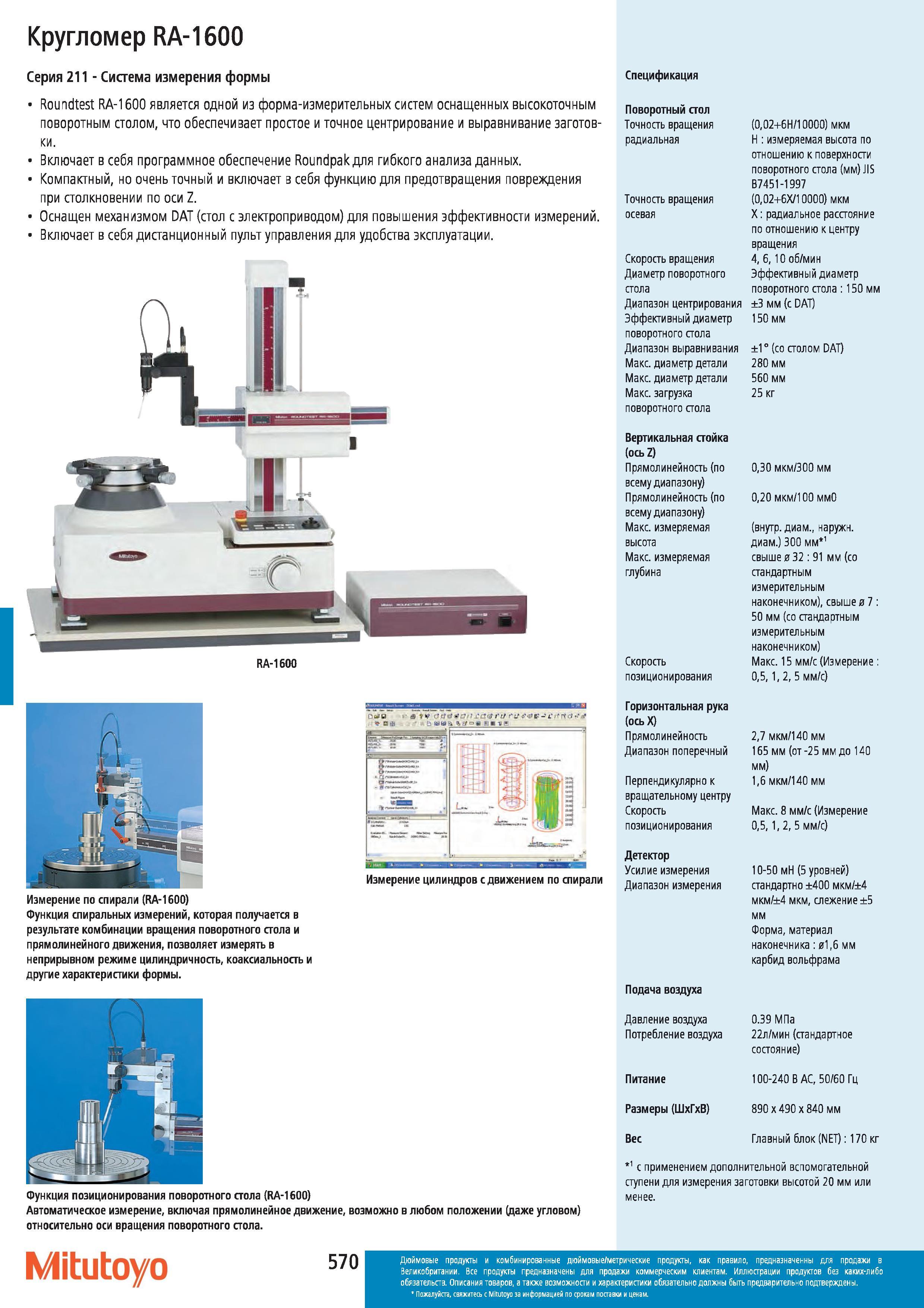

Система измерения формы Mitutoyo Roundtest RA-1600 является одной из форм-измерительных систем оснащенных высокоточным поворотным столом что обеспечивает простое и точное центрирование и выравнивание заготовки. Включает в себя программное обеспечение Roundpak для гибкого анализа данных. Компактный но очень точный и включает в себя функцию для предотвращения повреждения при столкновении по оси Z. Оснащен механизмом DAT (стол с электроприводом) для повышения эффективности измерений. Включает в себя дистанционный пульт управления для удобства эксплуатации. RA-1600 Измерение по спирали (RA-1600) Функция спиральных измерений которая получается в результате комбинации вращения поворотного стола и прямолинейного движения позволяет измерять в неприрывном режиме цилиндричность коаксиальность и другие характеристики формы. Функция позиционирования поворотного стола (RA-1600) Автоматическое измерение включая прямолинейное движение возможно в любом положении (даже угловом) относительно оси вращения поворотного стола. Спецификация Поворотный стол Точность вращения радиальная Точность вращения осевая Скорость вращения Диаметр поворотного стола Диапазон центрирования Эффективный диаметр поворотного стола Диапазон выравнивания Макс. диаметр детали Макс. диаметр детали Макс. загрузка поворотного стола Вертикальная стойка (ocbZ) Прямолинейность (по всему диапазону) Прямолинейность (по всему диапазону) Макс. измеряемая высота Макс. измеряемая глубина Измерение цилиндров с движением по спирали Скорость позиционирования Горизонтальная рука (осьХ) Прямолинейность Диапазон поперечный Перпендикулярно к вращательному центру Скорость позиционирования Детектор Усилие измерения Диапазон измерения Подача воздуха Давление воздуха Потребление воздуха Питание Размеры (ШхГхВ) Вес (0.02+6Н 10000) мкм Н измеряемая высота по отношению к поверхности поворотного стола (мм) JIS В7451-1997 (0.02+6Х 10000) мкм X радиальное расстояние по отношению к центру вращения 4 610 об мин Эффективный диаметр поворотного стола 150 мм 3 мм (с DAT) 150 мм (со столом DAT) 280 мм 560 мм 25 кг 030 мкм 300 мм 020 мкм 100 ммО (внутр. диам. наружи диам.) 300 мм свыше и32 91 мм (со стандартным измерительным наконечником) свыше 0 7 50 мм (со стандартным измерительным наконечником) Макс. 15 мм с (Измерение 051 2 5 мм с) 27 мкм 140 мм 165 мм (от-25 мм до 140 мм) 16 мкм 140 мм Макс. 8 мм с (Измерение 051 2 5 мм с) 10-50 мН (5 уровней) стандартно 400 мкм 4 мкм 4 мкм слежение 5 мм Форма материал наконечника 016 мм карбид вольфрама 0.39 МПа 22л мин (стандартное состояние) 100-240 В АС 50 60 Гц 890 х 490 х 840 мм Главный блок (NET) 170 кг с применением дополнительной вспомогательной ступени для измерения заготовки высотой 20 мм или менее. Mitutoyo 570 Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании Кругломер RA-1600 Серия 211
