NORGAU | Каталог NORGAU 2014 Инструменты Оборудование (Всего 865 стр.)


283 Каталог NORGAU 2014 Инструменты Оборудование Стр.267

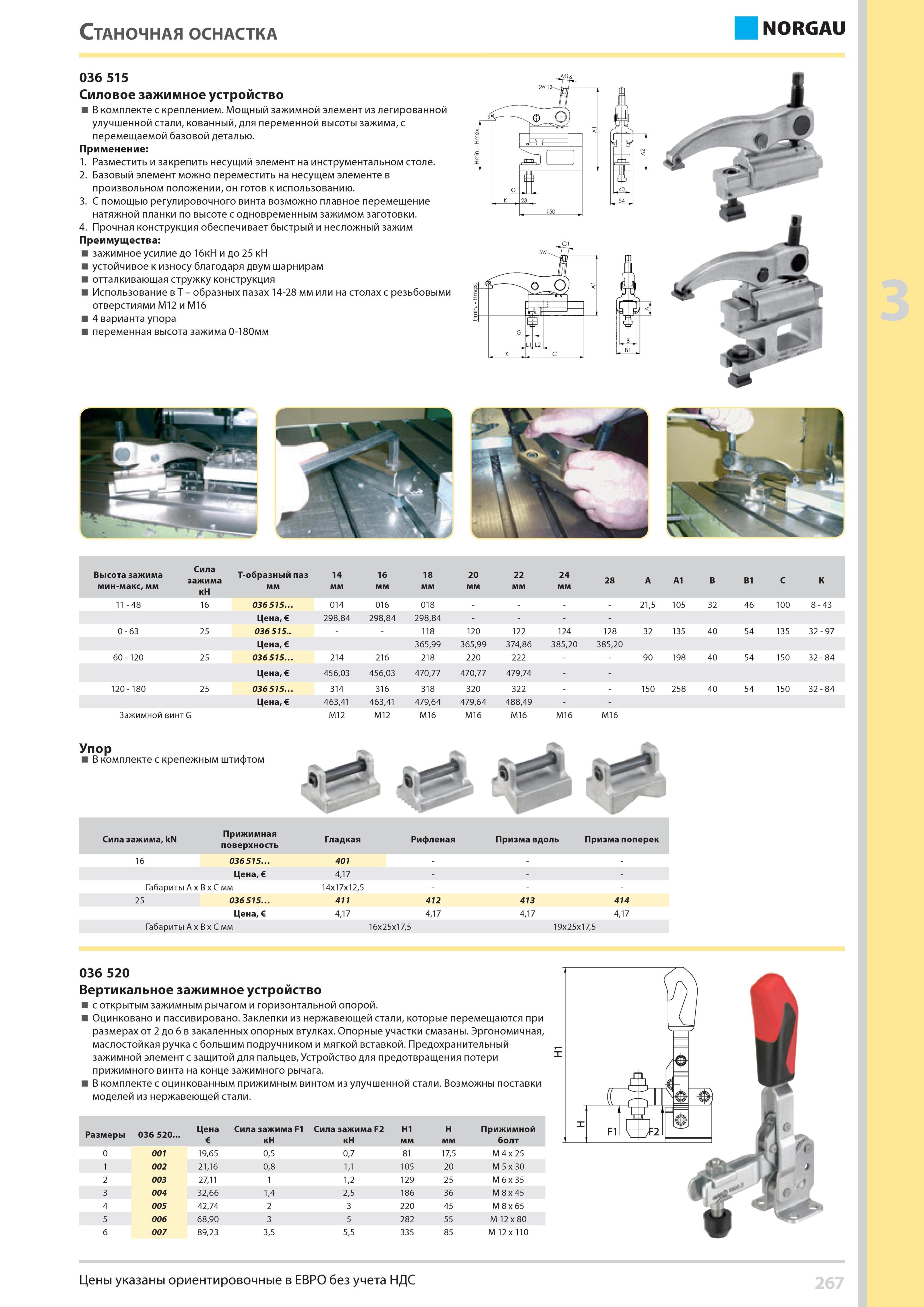

283 Силовое зажимное устройство В комплекте с креплением Мощный зажимной элемент из легированной улучшенной стали кованный для переменной высоты зажима с перем Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 267

Силовое зажимное устройство В комплекте с креплением Мощный зажимной элемент из легированной улучшенной стали кованный для переменной высоты зажима с перем

Силовое зажимное устройство В комплекте с креплением Мощный зажимной элемент из легированной улучшенной стали кованный для переменной высоты зажима с перемещаемой базовой деталью. Применение 1. Разместить и закрепить несущий элемент на инструментальном столе. 2. Базовый элемент можно переместить на несущем элементе в произвольном положении, он готов к использованию. 3. С помощью регулировочного винта возможно плавное перемещение натяжной планки по высоте с одновременным зажимом заготовки. 4. Прочная конструкция обеспечивает быстрый и несложный зажим Преимущества зажимное усилие до 16кН и до 25 кН устойчивое к износу благодаря двум шарнирам отталкивающая стружку конструкция Использование в Т образных пазах 14-28 мм или на столах с резьбовыми отверстиями М12 и М16 4 варианта упора переменная высота зажима 0-180мм Высота зажима мин-макс, мм Сила зажима кН Т-образный паз мм 14 мм 16 мм 18 мм 20 мм 22 мм 24 мм 28 А А1 В В1 С К 11 48 16 036 515 014 016 018 21,5 105 32 46 100 8 43 Цена, 298,84 298,84 298,84 0 63 25 036 515.. 118 120 122 124 128 32 135 40 54 135 32 97 Цена, 365,99 365,99 374,86 385,20 385,20 60 120 25 036 515 214 216 218 220 222 90 198 40 54 150 32 84 Цена, 456,03 456,03 470,77 470,77 479,74 120 180 25 036 515 314 316 318 320 322 150 258 40 54 150 32 84 Цена, 463,41 463,41 479,64 479,64 488,49 Зажимной винт G М12 М12 М16 М16 М16 М16 М16 Гладкая Рифленая Призма вдоль Призма поперек 401 4.17 14х17х12,5 411 412 413 414 4.17 4,17 4,17 4,17 16х25х17,5 19х25х17,5 ,.. Прижимная Сила зажима, kN поверхность 6 036 515 Цена, Габариты А х В х С мм 5 036 515 Цена, Габариты А х В х С мм 036 520 Вертикальное зажимное устройство с открытым зажимным рычагом и горизонтальной опорой. Оцинковано и пассивировано. Заклепки из нержавеющей стали, которые перемещаются при размерах от 2 до 6 в закаленных опорных втулках. Опорные участки смазаны. Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой. Предохранительный зажимной элемент с защитой для пальцев, Устройство для предотвращения потери прижимного винта на конце зажимного рычага. В комплекте с оцинкованным прижимным винтом из улучшенной стали. Возможны поставки моделей из нержавеющей стали. Размеры 036 520 Цена Сила зажима F1 кН Сила зажима F2 кН H1 мм H мм Прижимной болт 0 001 19,65 0,5 0,7 81 17,5 M 4 x 25 1 002 21,16 0,8 1,1 105 20 M 5 x 30 2 003 27,11 1 1,2 129 25 M 6 x 35 3 004 32,66 1,4 2,5 186 36 M 8 x 45 4 005 42,74 2 3 220 45 M 8 x 65 5 006 68,90 3 5 282 55 M 12 x 80 6 007 89,23 3,5 5,5 335 85 M 12 x 110 Цены указаны ориентировочные в ЕВРО без учета НДС 267 СТАНОЧНАЯ ОСНАСТКА 036 515



NORGAU | Каталог NORGAU 2014 Инструменты Оборудование (Всего 865 стр.)

Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

280 Набор зажимных элементов для быстрого зажима заготовки или детали на столах с Т-образными пазами все части являются сменными и могут быть заменены в любое Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 264280 281 Плоское зажимное устройство Mini-Bulle Изготовлен из улучшенной стали комплектуются крепежными винтами и шестигранным ключом Применяются для закрепления за Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 265281 282 Зажим боковой в комплекте с креплением M12 изготовлен из азотированной цементируемой стали Прижимной крюк изготовлен из закаленной стали Момент затяжки 75 Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 266282 284 Вертикальное зажимное устройство с открытым зажимным рычагом и вертикальной опорой Оцинковано и пассивировано Заклепки из нержавеющей стали которые перемещ Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 268284 285 Горизонтальное зажимное устройство с открытым зажимным рычагом и угловой опорой Оцинковано и пассивировано Заклепки из нержавеющей стали которые при размер Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 269285 286 Шатунное зажимное устройство Короткая конструкция Прижимное и натяжное устройство Длинная направляющая шатуна с крепежной резьбой и гайкой Оцинковано и пас Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 270286
