Сигнальные индикаторы Mitutoyo имеют входной сигнал ввод без напряжения дистанционное управление и выходной сигнал NPN с открытым коллектором Особенности Функци

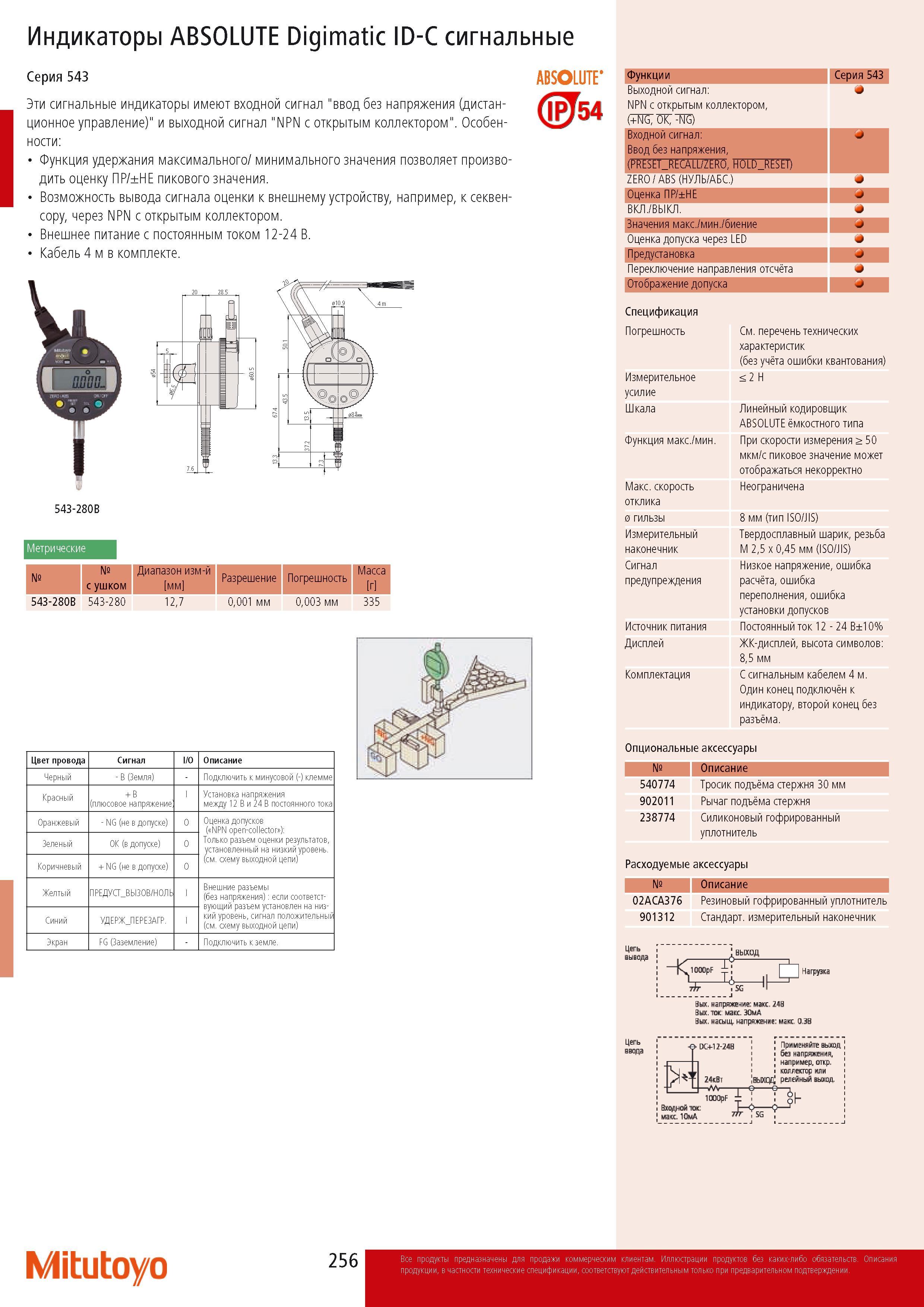

Сигнальные индикаторы Mitutoyo имеют входной сигнал ввод без напряжения дистанционное управление и выходной сигнал NPN с открытым коллектором Особенности Функция удержания максимального минимального значения позволяет производить оценку ПР НЕ пикового значения. Возможность вывода сигнала оценки внешнему устройству например секвенсору через NPN с открытым коллектором. Внешнее питание с постоянным током 12-24 В. Кабель 4 в комплекте. ABSOLUTE (Hj54 543-280B Метрические с ушком Диапазон измерений мм Разрешение Погрешность Масса 543-280B 543-280 127 0001 мм 0003 мм 335 Цвет провода Сигнал I O Описание Черный - В (Земля) Подключить минусовой (-) клемме Красный + В (плюсовое напряжение Установка напряжения между 12 В и 24 В постоянного тока Оранжевый - NG (не в допуске) O Оценка допусков ( NPN open-collector ) Только разъем оценки результатов установленный на низкий уровень. (Смотри схему выходной цепи) Зеленый OK (в допуске) O Коричневый + NG (не в допуске) O Желтый ПРЕДУСТВЫЗОВ НОЛЬ Внешние разъемы (без напряжения) если соответствующий разъем установлен на низкий уровень сигнал положительный (Смотри схему выходной цепи) Синий УДЕРЖПЕРЕЗАГР. Экран FG (Заземление) Подключить земле. Функции Серия 543 Выходной сигнал NPN с открытым коллектором (+NG OK-NG) Входной сигнал J Ввод без напряжения (PRESETRECALL ZERO HOLDRESET) ZERO ABS (НУЛЬ АБС.) Оценка ПР НЕ ВКЛ. ВЫКЛ. Значения макс. мин. биение Оценка допуска через LED Предустановка Переключение направления Отсчета Отображение допуска Спецификация Погрешность Измерительное усилие Шкала Функция макс. мин. Максимальная скорость отклика 0 гильзы Измерительный наконечник Сигнал предупреждения Источник питания Дисплей Комплектация Смотри перечень технических характеристик (без учета ошибки квантования) 2 Н Линейный кодировщик ABSOLUTE емкостного типа При скорости измерения 50 мкм с пиковое значение может отображаться некорректно Неограничена 8 мм (тип ISO JIS) Твердосплавный шарик резьба М 25 x 045 мм (ISO JIS) Низкое напряжение ошибка расчта ошибка переполнения ошибка установки допусков Постоянный ток 12 - 24 В10% ЖК-дисплей высота символов 85 мм С сигнальным кабелем 4 м. Один конец подключн индикатору второй конец без разъма. Опциональные аксессуары Описание 540774 Тросик подъема стержня 30 мм 902011 Рычаг подъема стержня 238774 Силиконовый гофрированный уплотнитель Расходуемые аксессуары Описание 02ACA376 Резиновый гофрированный уплотнитель 901312 Стандарт. измерительный наконечник Цепь вывода & Вых напряжение мже. 24В Вых. ток макс ЗОмА Вых. насыщ. напряжение макс. 0.3В Цель ввода I J Применяйте выход I без напряжения J нагример откр. I коллектор или выход релейный выход. looopF J lob 24иВт vW- lULAjph - оГ Входной тос I 1 маис 10ыА тт'г SG Т Mitutoyo 256 Индикаторы ABSOLUTE Digimatic ID-C сигнальные Серия 543 Эти
