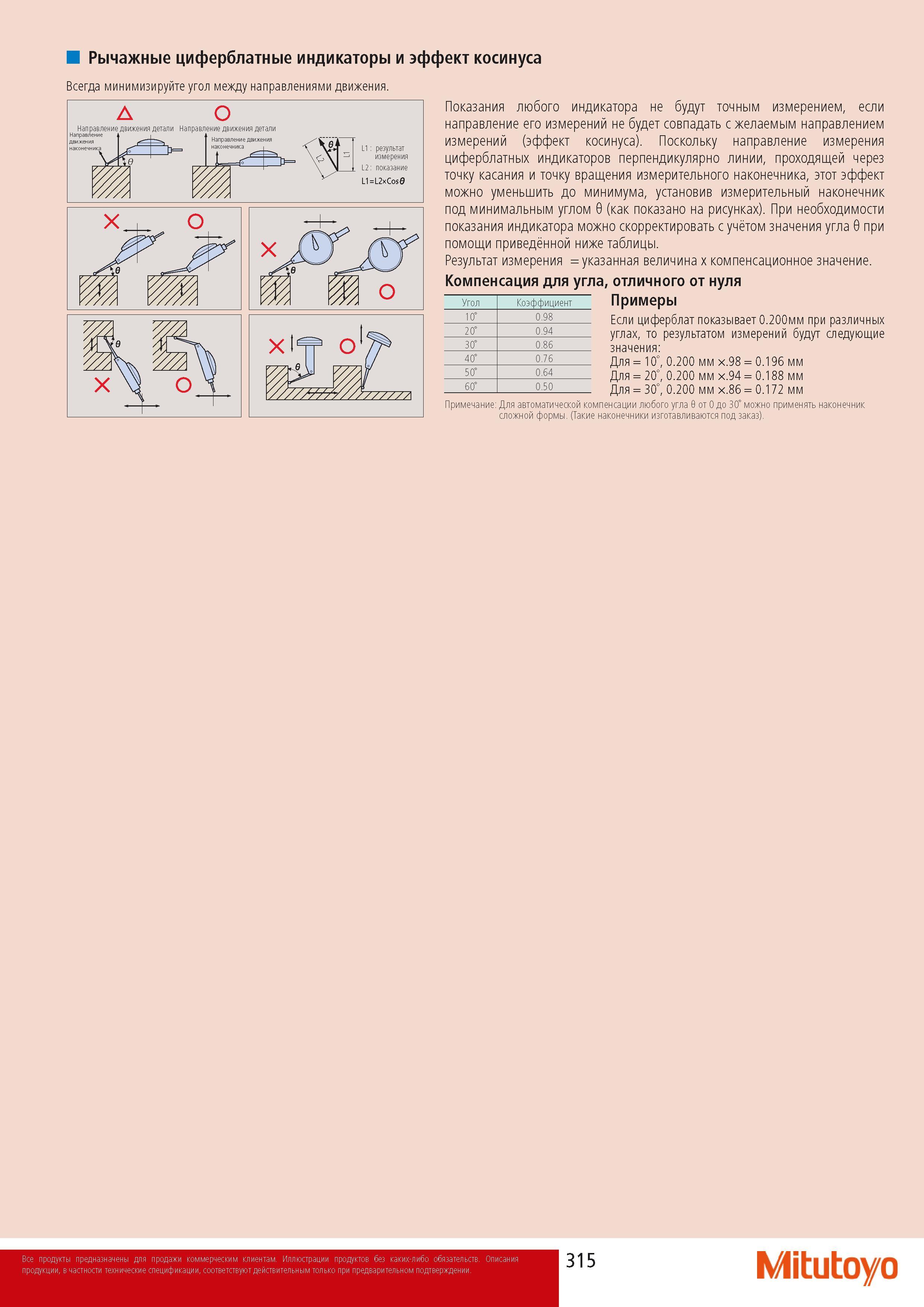

Рычажные циферблатные индикаторы и эффект косинуса Показания любого индикатора не будут точным измерением если направление его измерений не будет совпадать с же

Рычажные циферблатные индикаторы и эффект косинуса Показания любого индикатора не будут точным измерением если направление его измерений не будет совпадать с желаемым направлением измерений (эффект косинуса). Поскольку направление измерения циферблатных индикаторов перпендикулярно линии проходящей через точку касания и точку вращения измерительного наконечника этот эффект можно уменьшить до минимума установив измерительный наконечник под минимальным углом 0 (как показано на рисунках). При необходимости показания индикатора можно скорректировать с учтом значения угла 0 при помощи приведнной ниже таблицы. Результат измерения указанная величина x компенсационное значение. Компенсация для угла отличного от нуля Примеры Если циферблат показывает 0.200мм при различных углах то результатом измерений будут следующие значения Для 10 0.200 мм х.98 0.196 мм Для 20 0.200 мм х.94 0.188 мм Для 30 0.200 мм х.86 0.172 мм Примечание Для автоматической компенсации любого угла 0 от 0 до 30 можно применять наконечник сложной формы. (Такие наконечники изготавливаются под заказ). Угол Коэффициент 10 0.98 20 0.94 30 0.86 40 0.76 50 0.64 60 0.50 Mitutoyo
