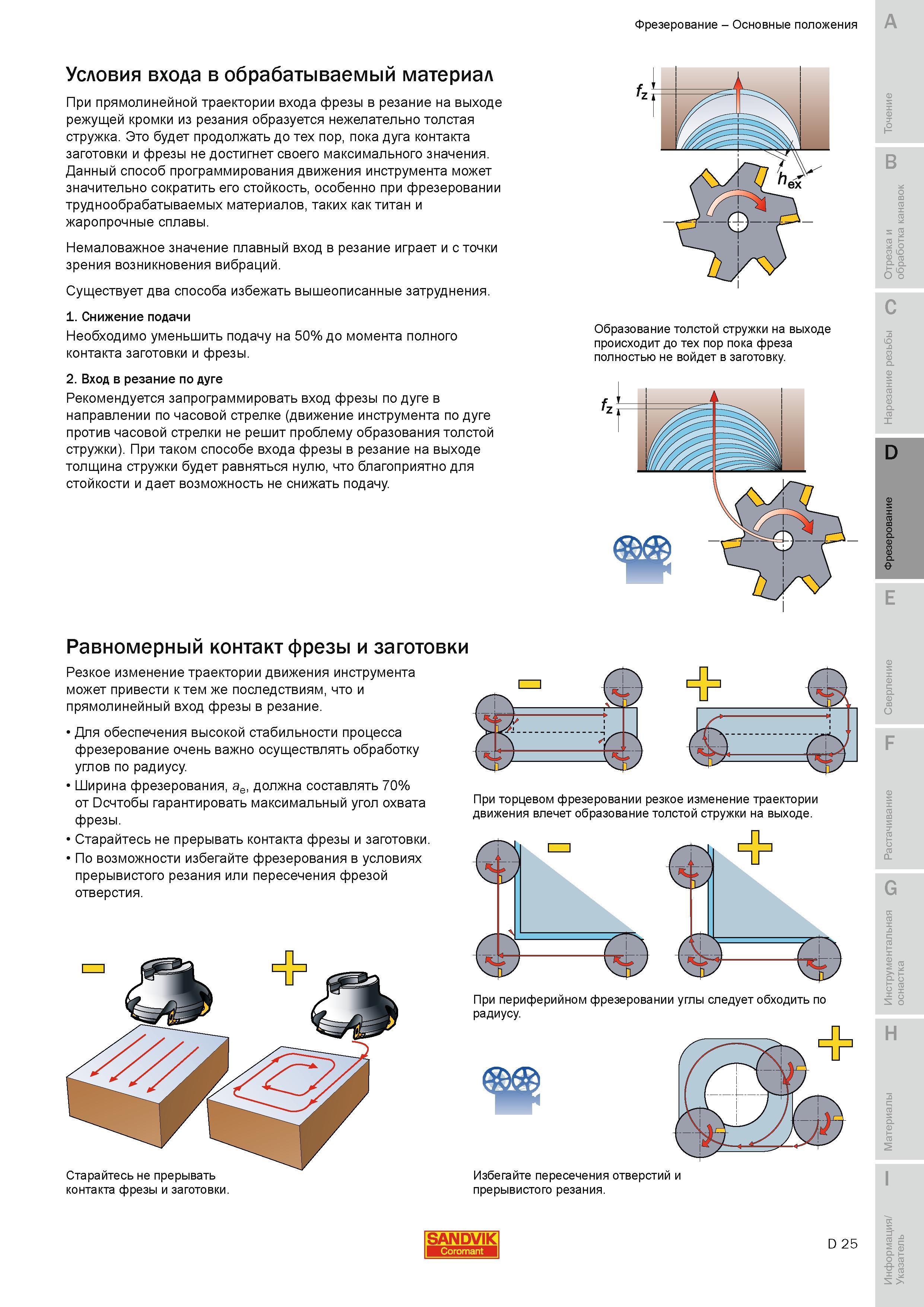

Условия входа в обрабатываемый материал при фрезеровании При прямолинейной траектории входа фрезы в резание на выходе режущей кромки из резания образуется нежелательно толстая стружка. Это будет продолжать до тех пор пока дуга контакта заготовки и фрезы не достигнет своего максимального значения. Данный способ программирования движения инструмента может значительно сократить его стойкость особенно при фрезеровании труднообрабатываемых материалов таких как титан и жаропрочные сплавы. Немаловажное значение плавный вход в резание играет и с точки зрения возникновения вибраций. Существует два способа избежать вышеописанные затруднения. 1. Снижение подачи Необходимо уменьшить подачу на 50% до момента полного контакта заготовки и фрезы. 2. Вход в резание по дуге Рекомендуется запрограммировать вход фрезы по дуге в направлении по часовой стрелке (движение инструмента по дуге против часовой стрелки не решит проблему образования толстой стружки). При таком способе входа фрезы в резание на выходе толщина стружки будет равняться нулю что благоприятно для стойкости и дает возможность не снижать подачу. 1 М 1 Ч Образование толстой стружки на выходе происходит до тех пор пока фреза полностью не войдет в заготовку. B и то А C D E Равномерный контакт фрезы и заготовки Резкое изменение траектории движения инструмента может привести к тем же последствиям что и прямолинейный вход фрезы в резание. Для обеспечения высокой стабильности процесса фрезерование очень важно осуществлять обработку углов по радиусу. Ширина фрезерования ae должна составлять 70% от Dcчтобы гарантировать максимальный угол охвата фрезы. Старайтесь не прерывать контакта фрезы и заготовки. По возможности избегайте фрезерования в условиях прерывистого резания или пересечения фрезой отверстия. При торцевом фрезеровании резкое изменение траектории движения влечет образование толстой стружки на выходе. При периферийном фрезеровании углы следует обходить по радиусу. Старайтесь не прерывать контакта фрезы и заготовки. Избегайте пересечения отверстий и прерывистого резания. F G H SANDVIK D 25 о .5 S Фрезерование Основные положения
