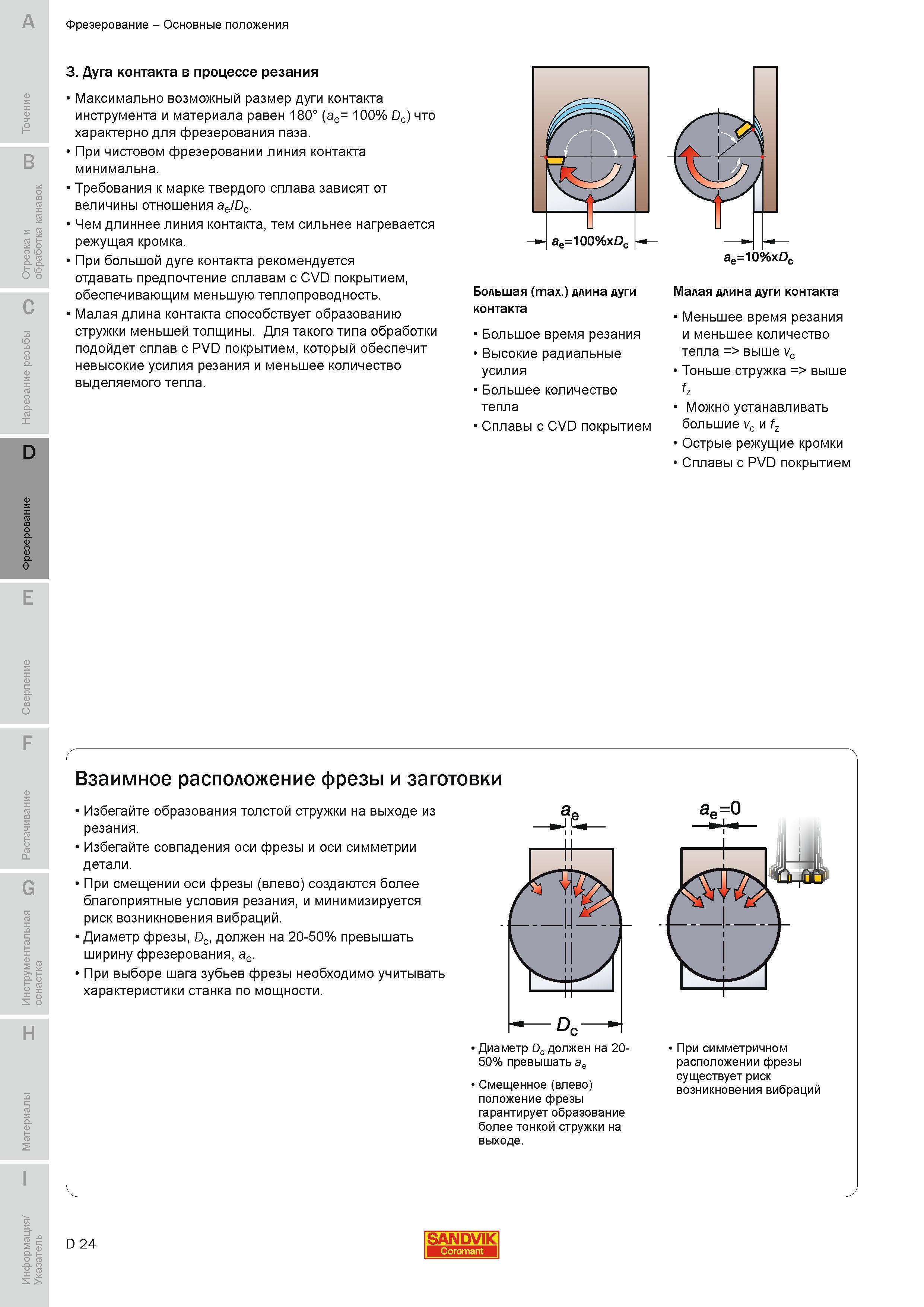

Рекомендации по взаимному расположение фрезы и обрабатываемой заготовки на фрезерном металлорежущем станке Избегайте образования толстой стружки на выходе из резания. Избегайте совпадения оси фрезы и оси симметрии детали. При смещении оси фрезы (влево) создаются более благоприятные условия резания и минимизируется риск возникновения вибраций. Диаметр фрезы Dc должен на 20-50% превышать ширину фрезерования ae. При выборе шага зубьев фрезы необходимо учитывать характеристики станка по мощности. Диаметр Dc должен на 2050% превышать ae Смещенное (влево) положение фрезы гарантирует образование более тонкой стружки на выходе. При симметричном расположении фрезы существует риск возникновения вибраций о .5 S D 24 SANDVIK Фрезерование Основные положения Дуга контакта в процессе фрезерования Максимально возможный размер дуги контакта инструмента и материала равен 180 ae 100% Dc что характерно для фрезерования паза При чистовом фрезеровании линия контакта минимальна. Требования к марке твердого сплава зависят от величины отношения ae Dc. Чем длиннее линия контакта тем сильнее нагревается режущая кромка. При большой дуге контакта рекомендуется отдавать предпочтение сплавам с CVD покрытием обеспечивающим меньшую теплопроводность. Малая длина контакта способствует образованию стружки меньшей толщины. Для такого типа обработки подойдет сплав с PVD покрытием который обеспечит невысокие усилия резания и меньшее количество выделяемого тепла. Большая (max.) длина дуги контакта Большое время резания Высокие радиальные усилия Большее количество тепла Сплавы с CVD покрытием D Малая длина дуги контакта Меньшее время резания и меньшее количество тепла выше vc Тоньше стружка выше fz Можно устанавливать большие vc и fz Острые режущие кромки Сплавы с PVD покрытием
