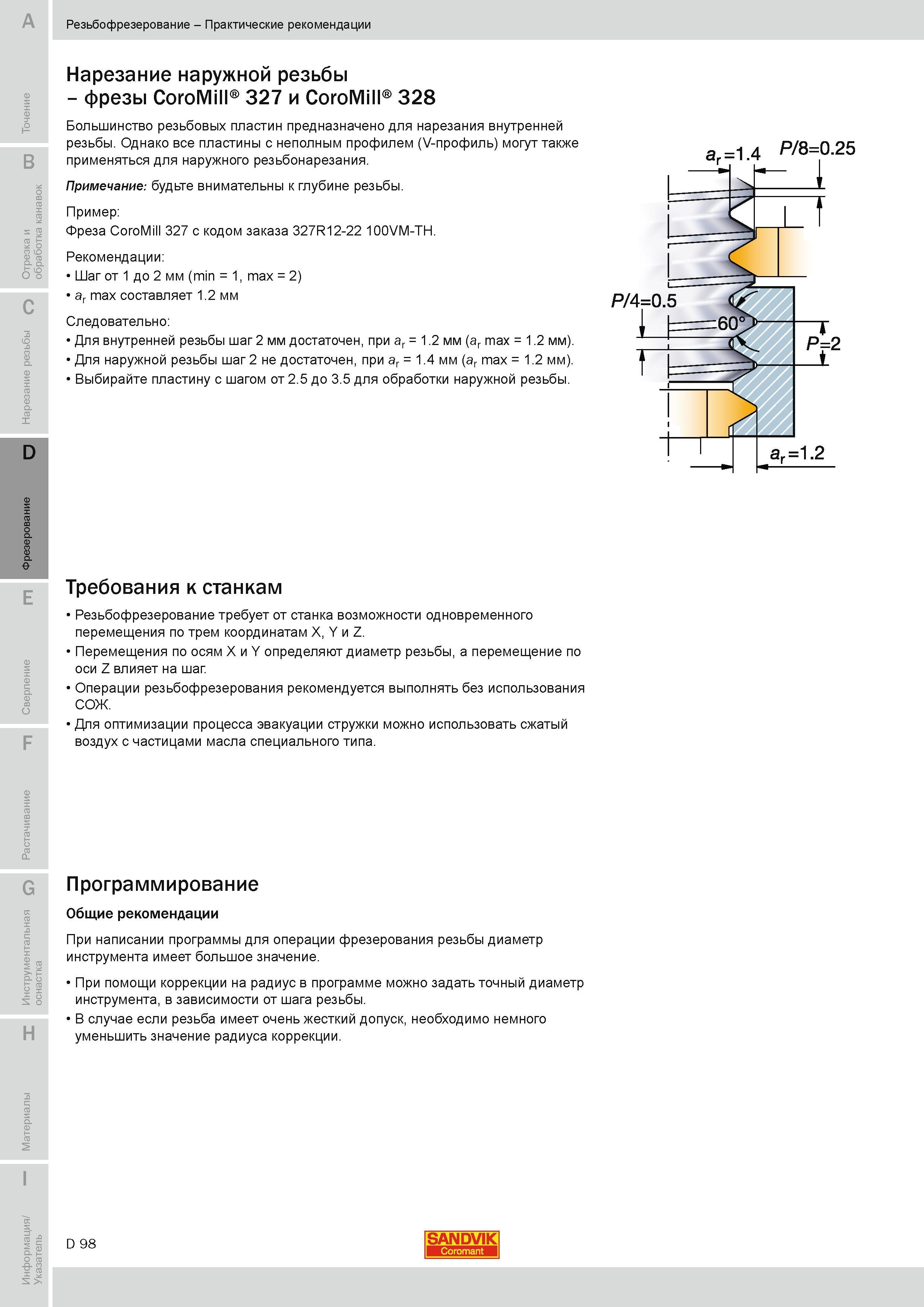

Требования к обрабатывающему металлорежущему оборудованию при фрезеровании резьбы Резьбофрезерование требует от станка возможности одновременного перемещения по трем координатам X Y и Z Перемещения по осям X и Y определяют диаметр резьбы а перемещение по оси Z влияет на шаг 1 Операции резьбофрезерования рекомендуется выполнять без использования СОЖ. 1 Для оптимизации процесса эвакуации стружки можно использовать сжатый воздух с частицами масла специального типа. G Программирование Общие рекомендации X .0 При написании программы для операции фрезерования резьбы диаметр инструмента имеет большое значение. ь При помощи коррекции на радиус в программе можно задать точный диаметр о инструмента в зависимости от шага резьбы. В случае если резьба имеет очень жесткий допуск необходимо немного H уменьшить значение радиуса коррекции. ill о D 98 SANDVIK Резьбофрезерование Практические рекомендации Нарезание наружной резьбы фрезами CoroMill 327 CoroMill 328 Большинство резьбовых пластин предназначено для нарезания внутренней резьбы Все пластины с неполным профилем V-профиль могут также применяться для наружного резьбонарезания. Примечание будьте внимательны к глубине резьбы. Пример Фреза CoroMill 327 с кодом заказа 327R12-22 100VM-TH. Рекомендации Шаг от 1 до 2 мм (min 1 max 2) ar max составляет 1.2 мм Следовательно Для внутренней резьбы шаг 2 мм достаточен при ar 1.2 мм (ar max 1.2 мм). Для наружной резьбы шаг 2 не достаточен при ar 1.4 мм (ar max 1.2 мм). Выбирайте пластину с шагом от 2.5 до 3.5 для обработки наружной резьбы. аг 1.4 Р 8 0.25 D E F
