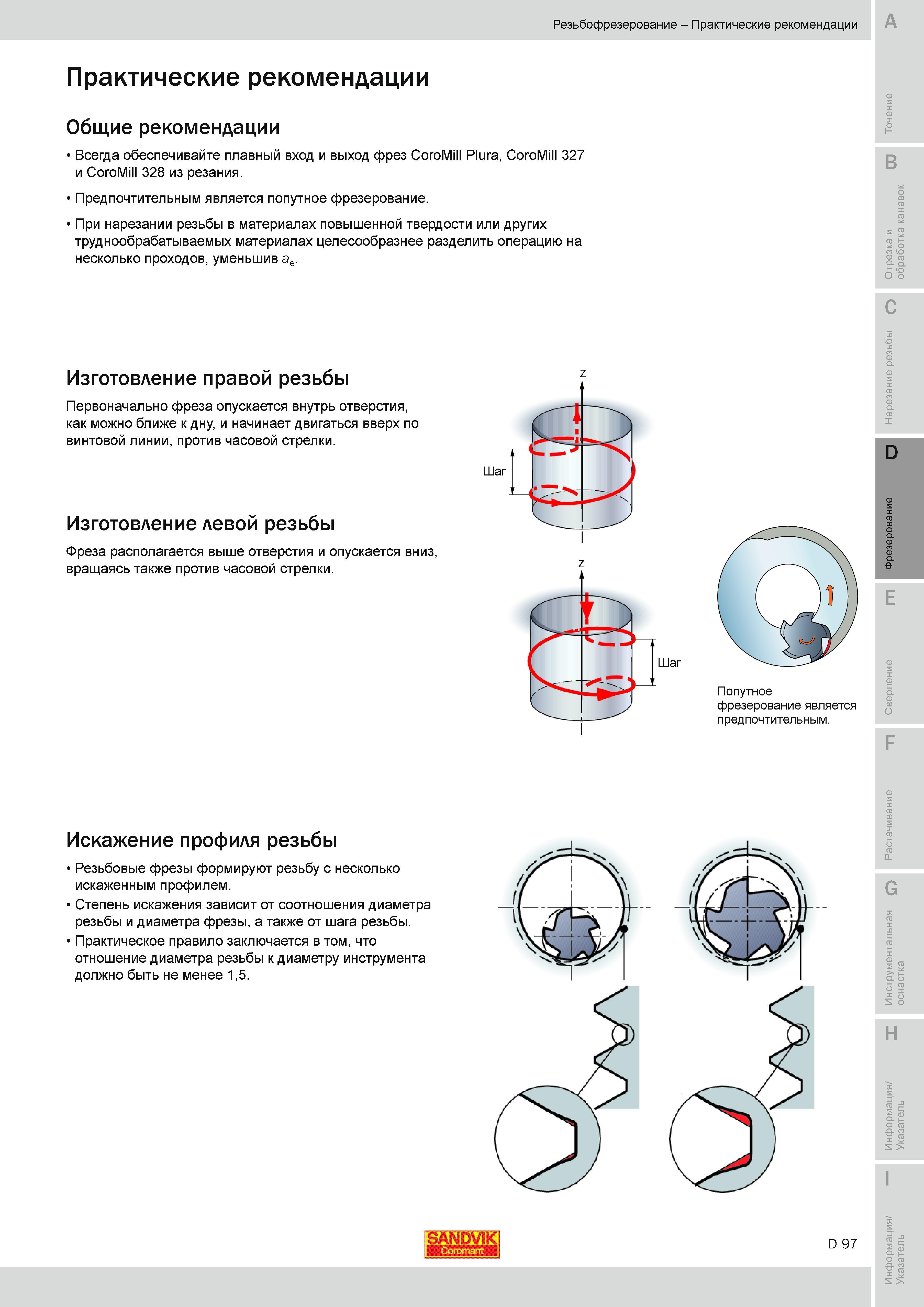

Искажение профиля нарезаемой резьбы при резьбофрезеровании Резьбовые фрезы формируют резьбу с несколько искаженным профилем. Степень искажения зависит от соотношения диаметра резьбы и диаметра фрезы а также от шага резьбы. Практическое правило заключается в том что отношение диаметра резьбы к диаметру инструмента должно быть не менее 1,5 Резьбофрезерование Практические рекомендацииВсегда обеспечивайте плавный вход и выход фрез CoroMill Plura CoroMill 327 CoroMill 328 из резания Предпочтительным является попутное фрезерование. При нарезании резьбы в материалах повышенной твердости или других труднообрабатываемых материалах целесообразнее разделить операцию на несколько проходов уменьшив ae. в о CD В- Q' C Изготовление правой резьбы Первоначально фреза опускается внутрь отверстия как можно ближе к дну и начинает двигаться вверх по винтовой линии против часовой стрелки. Изготовление левой резьбы Фреза располагается выше отверстия и опускается вниз вращаясь также против часовой стрелки. Попутное фрезерование является предпочтительным. Практические рекомендации Общие рекомендации при резьбофрезеровании
