Точение резьбы Радиальный задний угол Для обеспечения требуемого радиального заднего угла пластину нужно наклонить на угол в 10 или 15 Это обеспечи Руководство SANDVIK COROMANT 2010 по металлообработке Стр. C17 0248 Lab2u

Обновлено 2020-06-26 05:52:19

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding SANDVIK COROMANT \| Руководство SANDVIK COROMANT 2010 по металлообработке (Всего 800 стр.)

248 SANDVIK COROMANT 2010 Руководство по металлообработке Точение Фрезерование Сверление Стр.C17

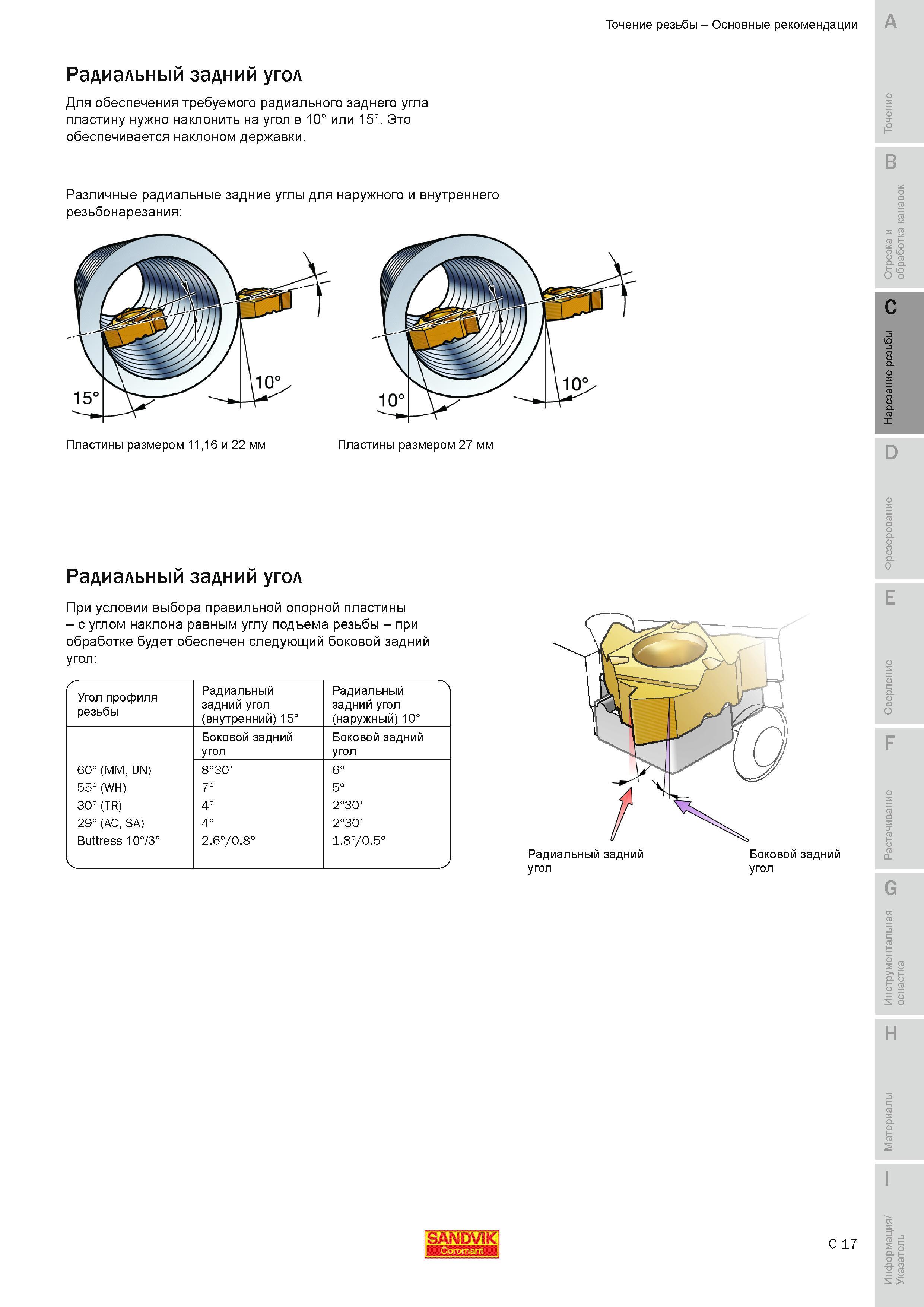

Точение резьбы Радиальный задний угол Для обеспечения требуемого радиального заднего угла пластину нужно наклонить на угол в 10 или 15 Это обеспечи Точение резьбы Радиальный задний угол Для обеспечения требуемого радиального заднего угла пластину нужно наклонить на угол в 10 или 15 Это обеспечивается наклоном державки. B Различные радиальные задние углы для наружного и внутреннего резьбонарезания И К C Пластины размером 1116 и 22 мм Пластины размером 27 мм D Радиальный задний угол При условии выбора правильной опорной пластины - с углом наклона равным углу подъема резьбы при обработке будет обеспечен следующий боковой задний угол Угол профиля резьбы Радиальный задний угол (внутренний) 15 Радиальный задний угол (наружный) 10 60 (MM UN) 55 (WH) 30 (TR) 29 (AC SA) Buttress 10 3 V Боковой задний угол Боковой задний угол 830' 7 4 4 2.6 0.8 6 5 230' 230' 1.8 0.5 J Радиальный задний угол Боковой задний угол C 17 о .5 S Основные рекомендации
