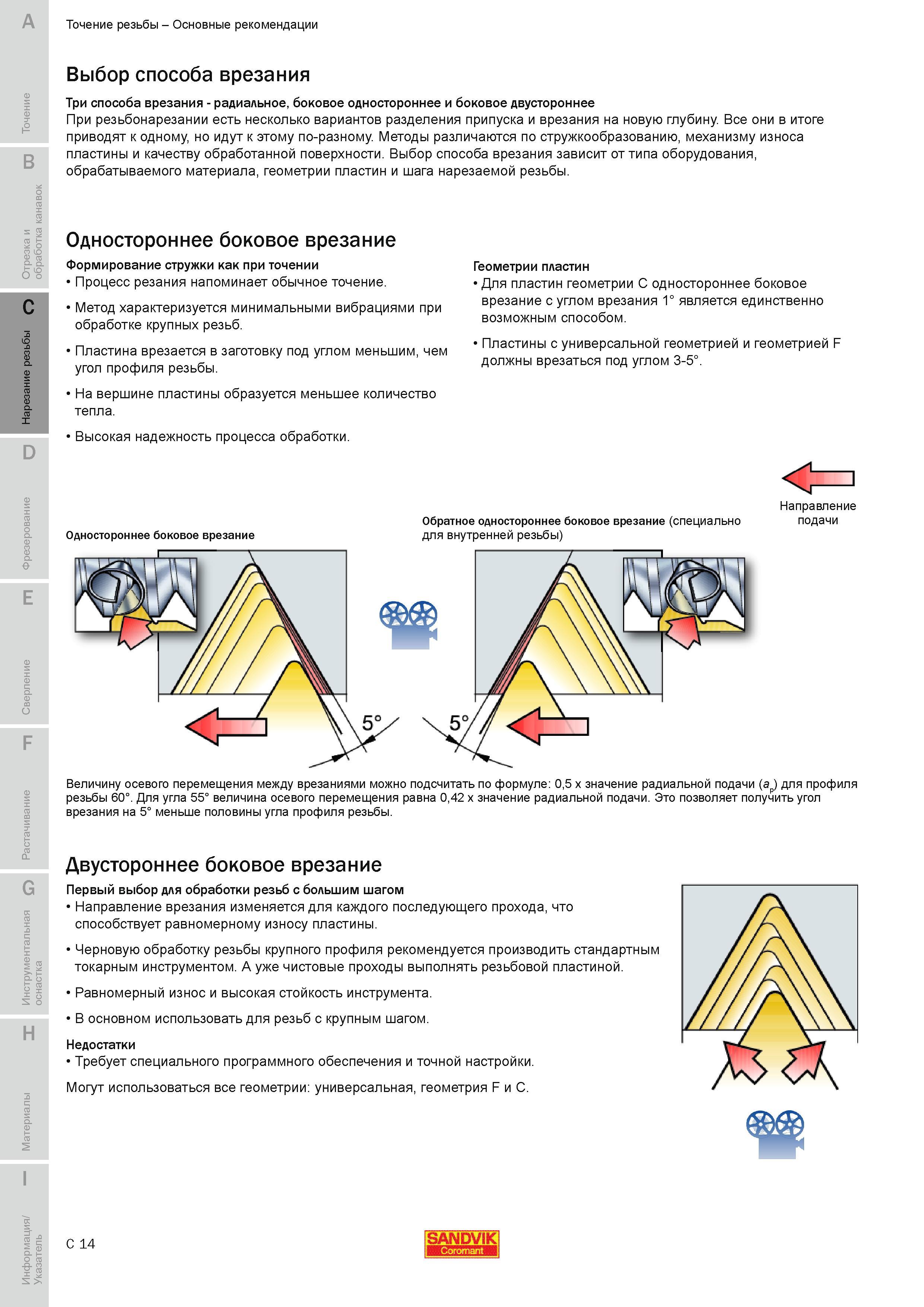

При резьбонарезании есть несколько вариантов разделения припуска и врезания на новую глубину Методы различаются по стружкообразованию механизму изн

При резьбонарезании есть несколько вариантов разделения припуска и врезания на новую глубину Методы различаются по стружкообразованию механизму износа пластины и качеству обработанной поверхности. Выбор способа врезания зависит от типа оборудования обрабатываемого материала геометрии пластин и шага нарезаемой резьбы. S t О И C D E F Одностороннее боковое врезание Формирование стружки как при точении Процесс резания напоминает обычное точение. Метод характеризуется минимальными вибрациями при обработке крупных резьб. Пластина врезается в заготовку под углом меньшим чем угол профиля резьбы. На вершине пластины образуется меньшее количество тепла. Высокая надежность процесса обработки. Геометрии пластин Для пластин геометрии С одностороннее боковое врезание с углом врезания 1 является единственно возможным способом. Пластины с универсальной геометрией и геометрией F должны врезаться под углом 3-5. Одностороннее боковое врезание Обратное одностороннее боковое врезание (специально для внутренней резьбы) Направление подачи Величину осевого перемещения между врезаниями можно подсчитать по формуле 05 х значение радиальной подачи (ap) для профиля резьбы 60. Для угла 55 величина осевого перемещения равна 042 х значение радиальной подачи. Это позволяет получить угол врезания на 5 меньше половины угла профиля резьбы. G H Двустороннее боковое врезание Первый выбор для обработки резьб с большим шагом Направление врезания изменяется для каждого последующего прохода что способствует равномерному износу пластины. Черновую обработку резьбы крупного профиля рекомендуется производить стандартным токарным инструментом. А уже чистовые проходы выполнять резьбовой пластиной. Равномерный износ и высокая стойкость инструмента. В основном использовать для резьб с крупным шагом. Недостатки Требует специального программного обеспечения и точной настройки. Могут использоваться все геометрии универсальная геометрия F и С. р О C 14 SANDVIK Точение резьбы Основные рекомендации Выбор способа врезания Три способа врезания - радиальное боковое одностороннее и боковое двустороннее Все они в итоге приводят к одному но идут к этому по-разному.
