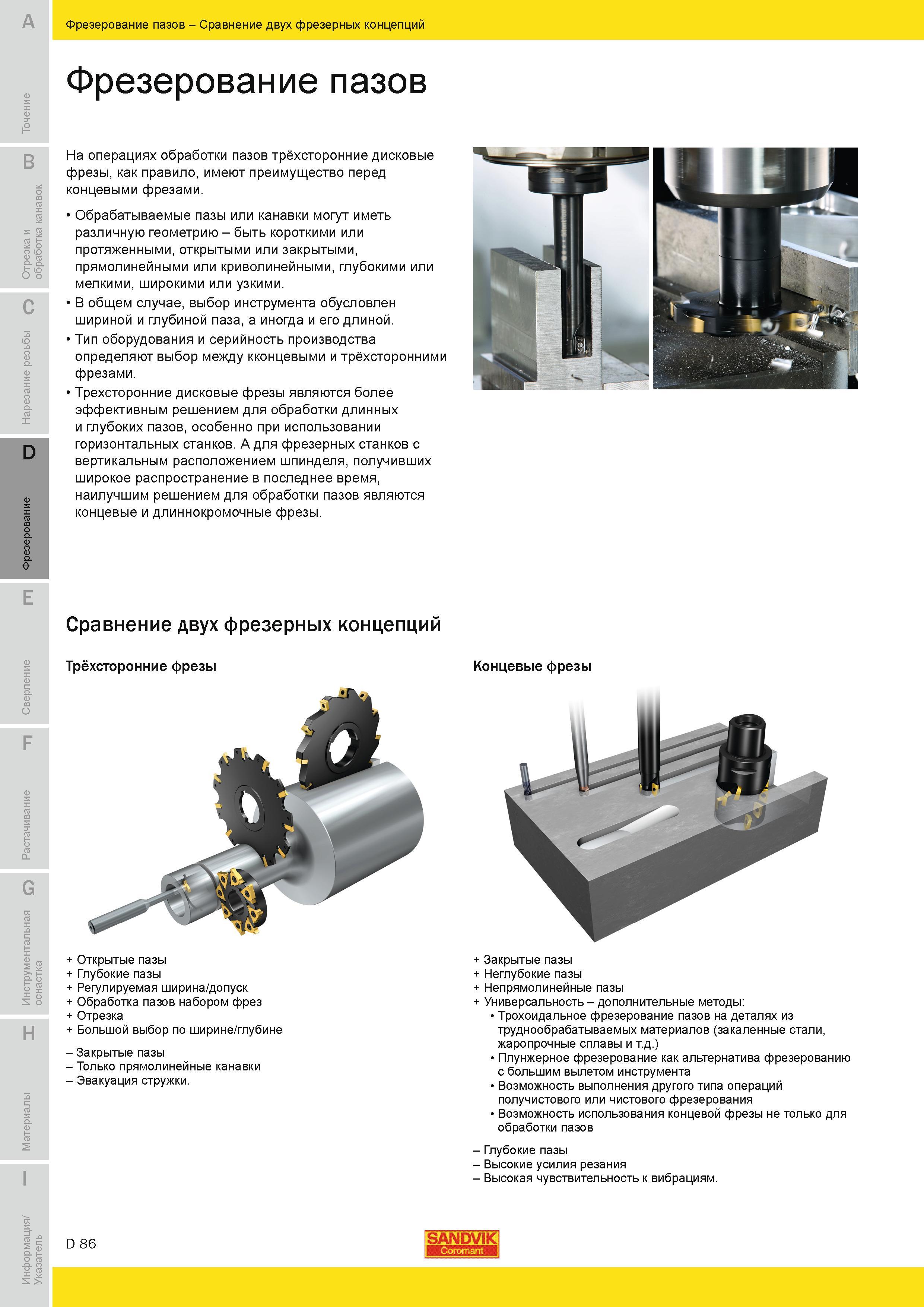

Сравнение двух фрезерных концепций (технологических подходов) при фрезеровании пазов на металлорежущем промышленном оборудовании На технологических операциях обработки пазов трёхсторонние дисковые фрезы как правило имеют преимущество перед концевыми фрезами Обрабатываемые пазы или канавки могут иметь различную геометрию - быть короткими или протяженными открытыми или закрытыми прямолинейными или криволинейными глубокими или мелкими широкими или узкими. В общем случае выбор инструмента обусловлен шириной и глубиной паза а иногда и его длиной. Тип оборудования и серийность производства определяют выбор между кконцевыми и трёхсторонними фрезами. Трехсторонние дисковые фрезы являются более эффективным решением для обработки длинных и глубоких пазов особенно при использовании горизонтальных станков. А для фрезерных станков с вертикальным расположением шпинделя получивших широкое распространение в последнее время наилучшим решением для обработки пазов являются концевые и длиннокромочные фрезы. Сравнение двух фрезерных концепций Трёхсторонние фрезы Концевые фрезы Открытые пазы Глубокие пазы Регулируемая ширина допуск Обработка пазов набором фрез Отрезка Большой выбор по ширине глубине - Закрытые пазы - Только прямолинейные канавки - Эвакуация стружки. Закрытые пазы Неглубокие пазы Непрямолинейные пазы Универсальность - дополнительные методы Трохоидальное фрезерование пазов на деталях из труднообрабатываемых материалов (закаленные стали жаропрочные сплавы и т.д.) Плунжерное фрезерование как альтернатива фрезерованию с большим вылетом инструмента Возможность выполнения другого типа операций получистового или чистового фрезерования Возможность использования концевой фрезы не только для обработки пазов - Глубокие пазы - Высокие усилия резания - Высокая чувствительность к вибрациям. о D 86 Фрезерование пазов
