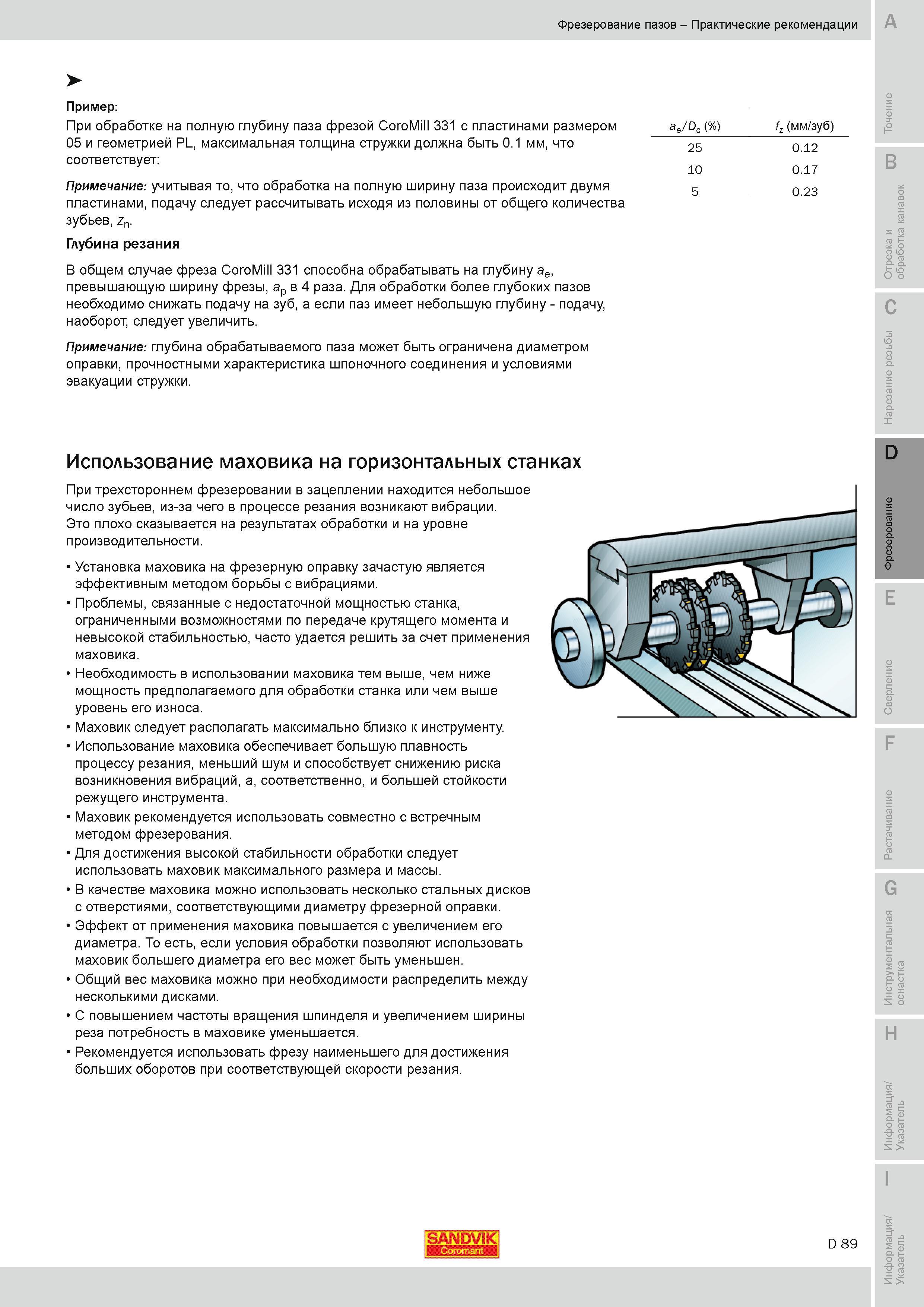

При обработке на полную глубину паза фрезой Sandvik CoroMill 331 с пластинами размером 05 и геометрией PL максимальная толщина стружки должна быть

При обработке на полную глубину паза фрезой Sandvik CoroMill 331 с пластинами размером 05 и геометрией PL максимальная толщина стружки должна быть 0.1 мм Глубина резания В общем случае фреза CoroMill 331 способна обрабатывать на глубину ae превышающую ширину фрезы ap в 4 раза. Для обработки более глубоких пазов необходимо снижать подачу на зуб а если паз имеет небольшую глубину - подачу наоборот следует увеличить. Примечание глубина обрабатываемого паза может быть ограничена диаметром оправки прочностными характеристика шпоночного соединения и условиями эвакуации стружки. ae Dc (%) fz (мм/зуб) 25 0.12 10 0.17 5 0.23 B И К C Использование маховика на горизонтальных станках При трехстороннем фрезеровании в зацеплении находится небольшое число зубьев из-за чего в процессе резания возникают вибрации. Это плохо сказывается на результатах обработки и на уровне производительности. Установка маховика на фрезерную оправку зачастую является эффективным методом борьбы с вибрациями. Проблемы связанные с недостаточной мощностью станка ограниченными возможностями по передаче крутящего момента и невысокой стабильностью часто удается решить за счет применения маховика. Необходимость в использовании маховика тем выше чем ниже мощность предполагаемого для обработки станка или чем выше уровень его износа. Маховик следует располагать максимально близко к инструменту. Использование маховика обеспечивает большую плавность процессу резания меньший шум и способствует снижению риска возникновения вибраций а соответственно и большей стойкости режущего инструмента. Маховик рекомендуется использовать совместно с встречным методом фрезерования. Для достижения высокой стабильности обработки следует использовать маховик максимального размера и массы. В качестве маховика можно использовать несколько стальных дисков с отверстиями соответствующими диаметру фрезерной оправки. Эффект от применения маховика повышается с увеличением его диаметра. То есть если условия обработки позволяют использовать маховик большего диаметра его вес может быть уменьшен. Общий вес маховика можно при необходимости распределить между несколькими дисками. С повышением частоты вращения шпинделя и увеличением ширины реза потребность в маховике уменьшается. Рекомендуется использовать фрезу наименьшего для достижения больших оборотов при соответствующей скорости резания. D ill о то S SANDVIK D 89 о .5 S Фрезерование пазов Практические рекомендации Пример что соответствует Примечание учитывая то что обработка на полную ширину паза происходит двумя пластинами подачу следует рассчитывать исходя из половины от общего количества зубьев zn.
