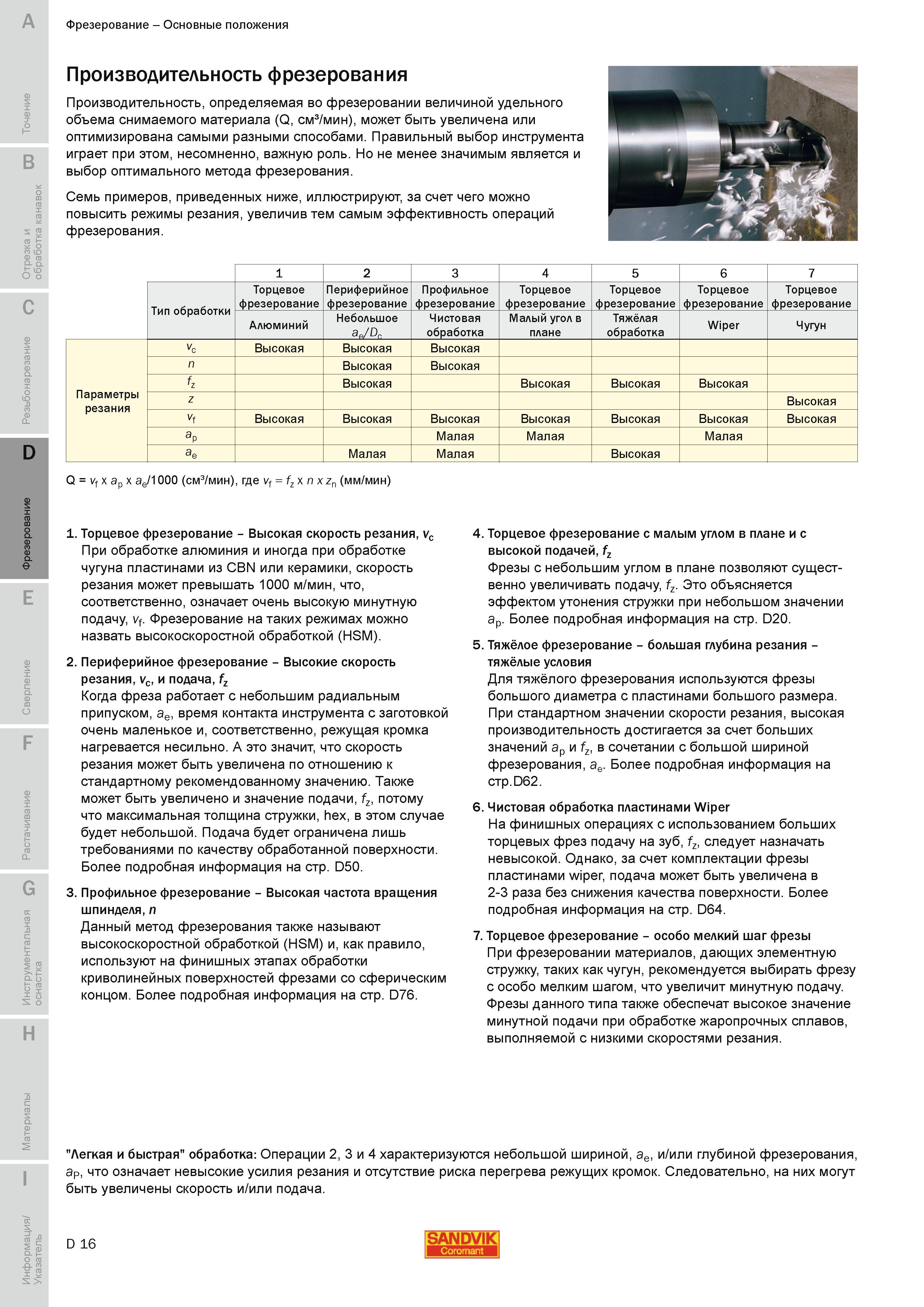

Производительность определяемая во фрезеровании величиной удельного объема снимаемого материала Q см3/мин может быть увеличена или оптимизирована самыми разными способами. Правильный выбор инструмента играет при этом несомненно важную роль. Но не менее значимым является и выбор оптимального метода фрезерования. Семь примеров приведенных ниже иллюстрируют за счет чего можно повысить режимы резания увеличив тем самым эффективность операций фрезерования. 1 2 3 4 5 6 7 Тип обработки Торцевое фрезерование Периферийное фрезерование Профильное фрезерование Торцевое фрезерование Торцевое фрезерование Торцевое фрезерование Торцевое фрезерование Алюминий Небольшое ae Dc Чистовая обработка Малый угол в плане Тяжёлая обработка Wiper Чугун vc Высокая Высокая Высокая n Высокая Высокая Параметры резания fz Высокая Высокая Высокая Высокая z Высокая vf Высокая Высокая Высокая Высокая Высокая Высокая Высокая ap Малая Малая Малая ae Малая Малая Высокая D Q vf x ap x ae 1000 (смз мин) где vf fz x n x zn (мм/мин) E F G 1. Торцевое фрезерование - Высокая скорость резания vc При обработке алюминия и иногда при обработке чугуна пластинами из CBN или керамики скорость резания может превышать 1000 м/мин что соответственно означает очень высокую минутную подачу Vf. Фрезерование на таких режимах можно назвать высокоскоростной обработкой (HSM). 2. Периферийное фрезерование - Высокие скорость резания vc и подача fz Когда фреза работает с небольшим радиальным припуском ae время контакта инструмента с заготовкой очень маленькое и соответственно режущая кромка нагревается несильно. А это значит что скорость резания может быть увеличена по отношению к стандартному рекомендованному значению. Также может быть увеличено и значение подачи fz потому что максимальная толщина стружки hex в этом случае будет небольшой. Подача будет ограничена лишь требованиями по качеству обработанной поверхности. Более подробная информация на стр. D50. 3. Профильное фрезерование - Высокая частота вращения шпинделя n Данный метод фрезерования также называют высокоскоростной обработкой (HSM) и как правило используют на финишных этапах обработки криволинейных поверхностей фрезами сферическим концом. Более подробная информация на стр. D76. 4. Торцевое фрезерование с малым углом в плане и с высокой подачей fz Фрезы с небольшим углом в плане позволяют существенно увеличивать подачу fz. Это объясняется эффектом утонения стружки при небольшом значении ap. Более подробная информация на стр. D20. 5. Тяжёлое фрезерование - большая глубина резания -тяжёлые условия Для тяжёлого фрезерования используются фрезы большого диаметра с пластинами большого размера. При стандартном значении скорости резания высокая производительность достигается за счет больших значений ap и fz в сочетании с большой шириной фрезерования ae. стр 62. Более подробная информация на H 6. Чистовая обработка пластинами Wiper На финишных операциях с использованием больших торцевых фрез подачу на зуб fz следует назначать невысокой. Однако за счет комплектации фрезы пластинами wiper подача может быть увеличена в 2-3 раза без снижения качества поверхности. Более подробная информация на стр. D64. 7. Торцевое фрезерование - особо мелкий шаг фрезы При фрезеровании материалов дающих элементную стружку таких как чугун рекомендуется выбирать фрезу с особо мелким шагом что увеличит минутную подачу. Фрезы данного типа также обеспечат высокое значение минутной подачи при обработке жаропрочных сплавов выполняемой с низкими скоростями резания. "Легкая и быстрая" обработка Операции 2 3 и 4 характеризуются небольшой шириной ae и или глубиной фрезерования aP что означает невысокие усилия резания и отсутствие риска перегрева режущих кромок. Следовательно на них могут быть увеличены скорость и или подача. 1 i.P О Q 00 V D 16 SANDVIK Фрезерование Основные положения Производительность фрезерования
