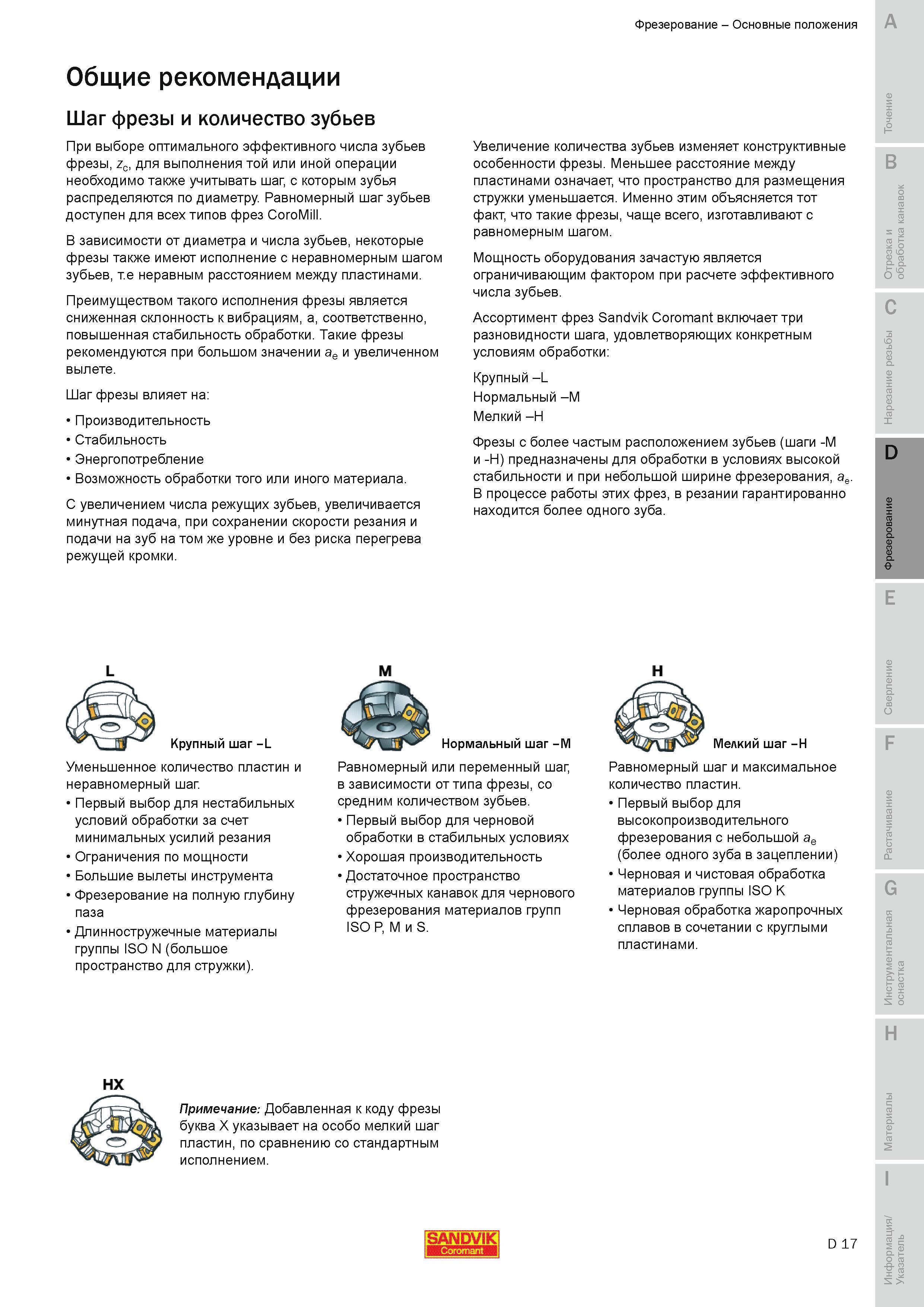

При выборе оптимального эффективного числа зубьев фрезы zc для выполнения той или иной операции необходимо также учитывать шаг с которым зубья распределяются по диаметру. Равномерный шаг зубьев доступен для всех типов фрез CoroMill. В зависимости от диаметра и числа зубьев некоторые фрезы также имеют исполнение с неравномерным шагом зубьев т.е неравным расстоянием между пластинами. Преимуществом такого исполнения фрезы является сниженная склонность к вибрациям а соответственно повышенная стабильность обработки. Такие фрезы рекомендуются при большом значении ae и увеличенном вылете. Шаг фрезы влияет на Производительность Стабильность Энергопотребление Возможность обработки того или иного материала. С увеличением числа режущих зубьев увеличивается минутная подача при сохранении скорости резания и подачи на зуб на том же уровне и без риска перегрева режущей кромки. Увеличение количества зубьев изменяет конструктивные особенности фрезы. Меньшее расстояние между пластинами означает что пространство для размещения стружки уменьшается. Именно этим объясняется тот факт что такие фрезы чаще всего изготавливают с равномерным шагом. Мощность оборудования зачастую является ограничивающим фактором при расчете эффективного числа зубьев. Ассортимент фрез Sandvik Coromant включает три разновидности шага удовлетворяющих конкретным условиям обработки Крупный -L Нормальный -M Мелкий H Фрезы с более частым расположением зубьев (шаги -M и -H) предназначены для обработки в условиях высокой стабильности и при небольшой ширине фрезерования ae В процессе работы этих фрез в резании гарантированно находится более одного зуба. B S Ь О И C D Примечание Добавленная к коду фрезы буква X указывает на особо мелкий шаг пластин по сравнению стандартным исполнением. E Крупный шаг -L Уменьшенное количество пластин и неравномерный шаг. Первый выбор для нестабильных условий обработки за счет минимальных усилий резания Ограничения по мощности Большие вылеты инструмента Фрезерование на полную глубину паза Длинностружечные материалы группы ISO N (большое пространство для стружки). Нормальный шаг -M Равномерный или переменный шаг в зависимости от типа фрезы средним количеством зубьев. Первый выбор для черновой обработки в стабильных условиях Хорошая производительность Достаточное пространство стружечных канавок для чернового фрезерования материалов групп ISO P M и S. Мелкий шаг -H Равномерный шаг и максимальное количество пластин. Первый выбор для высокопроизводительного фрезерования с небольшой ae (более одного зуба в зацеплении) Черновая и чистовая обработка материалов группы ISO K Черновая обработка жаропрочных сплавов в сочетании с круглыми пластинами. F G H SANDVIK D 17 и S о го Фрезерование Основные положения Общие рекомендации Шаг фрезы и количество зубьев
