Наружное продольное точение на металлорежущем промышленном оборудовании Первоначально необходимо выбрать систему крепления пластины в державке На э

Наружное продольное точение на металлорежущем промышленном оборудовании Первоначально необходимо выбрать систему крепления пластины в державке На э

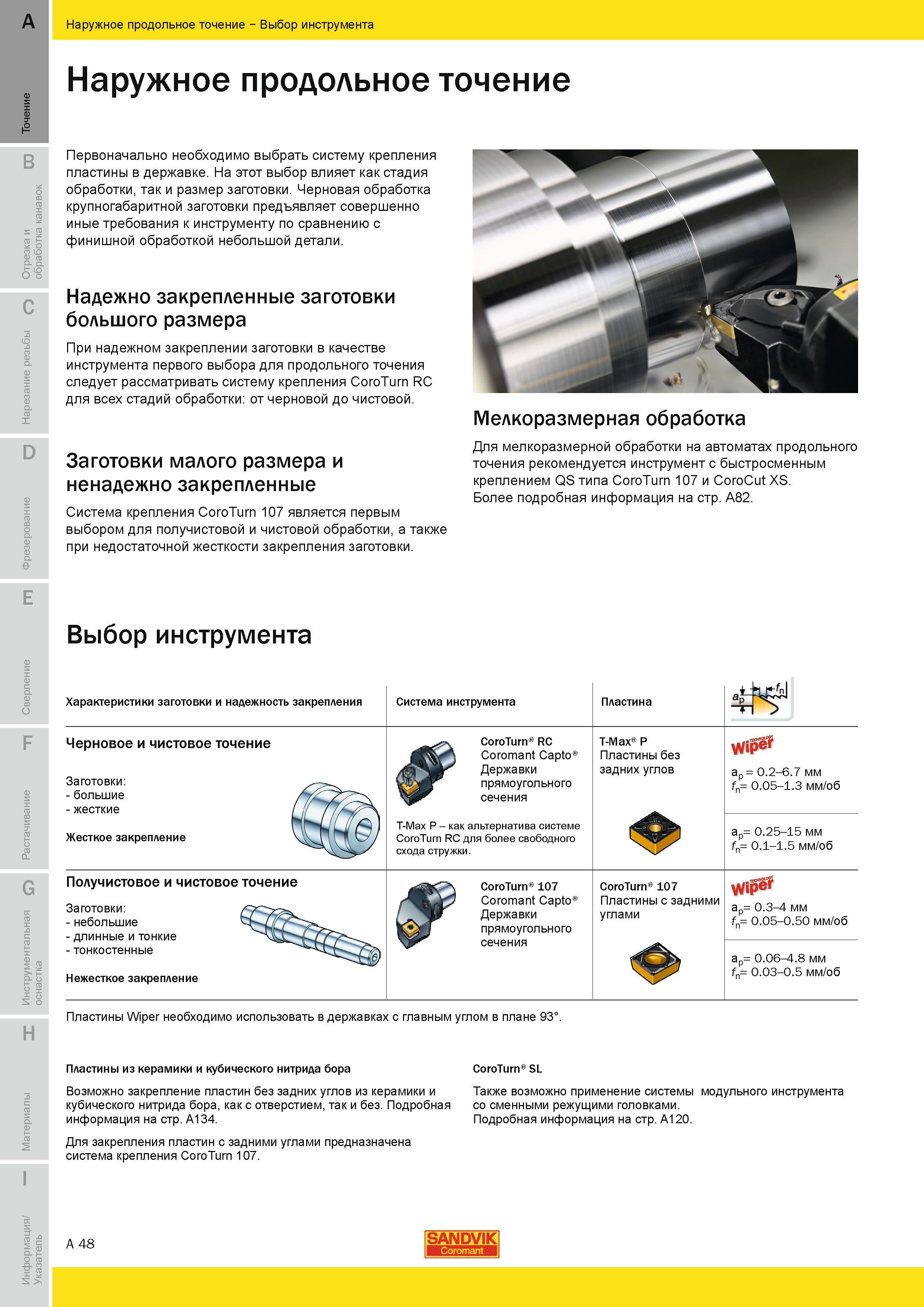

Наружное продольное точение на металлорежущем промышленном оборудовании Первоначально необходимо выбрать систему крепления пластины в державке На этот выбор влияет как стадия обработки так и размер заготовки. Черновая обработка крупногабаритной заготовки предъявляет совершенно иные требования к инструменту по сравнению с финишной обработкой небольшой детали. Надежно закрепленные заготовки большого размера При надежном закреплении заготовки в качестве инструмента первого выбора для продольного точения следует рассматривать систему крепления CoroTurn RC для всех стадий обработки от черновой до чистовой. Заготовки малого размера и ненадежно закрепленные Система крепления CoroTurn 107 является первым выбором для получистовой и чистовой обработки а также при недостаточной жесткости закрепления заготовки. Мелкоразмерная обработка Для мелкоразмерной обработки на автоматах продольного точения рекомендуется инструмент с быстросменным креплением QS типа CoroTurn 107 и CoroCut XS. Более подробная информация на стр. A82. Выбор инструмента Характеристики заготовки и надежность закрепления Система инструмента Пластина аР - ч CoroTurn RC fvSfe-' Coromant Capto прямоугольного T-Max P - как альтернатива системе CoroTurn RC для более свободного схода стружки. T-Max P Пластины без задних углов WiP ap 0.2-6.7 мм fn 0.05-1.3 мм/об ap 0.25-15 мм fn 0.1-1.5 мм/об CoroTurn 107 Лу Coromant Capto прямоугольного CoroTurn 107 Пластины с задними углами WiPgl ap 0.3-4 мм fn 0.05-0.50 мм/об ap 0.06-4.8 мм fn 0.03-0.5 мм/об Черновое и чистовое точение Заготовки - большие - жесткие Жесткое закрепление Получистовое и чистовое точение Заготовки - небольшие - длинные и тонкие - тонкостенные Нежесткое закрепление Пластины Wiper необходимо использовать в державках с главным углом в плане 93. Пластины из керамики и кубического нитрида бора Возможно закрепление пластин без задних углов из керамики и кубического нитрида бора как с отверстием так и без. Подробная информация на стр. A134. Для закрепления пластин с задними углами предназначена система крепления CoroTurn 107. CoroTurn SL Также возможно применение системы модульного инструмента сменными режущими головками. Подробная информация на стр. A120. A 48 SANDVIK Наружное продольное точение Выбор инструмента
