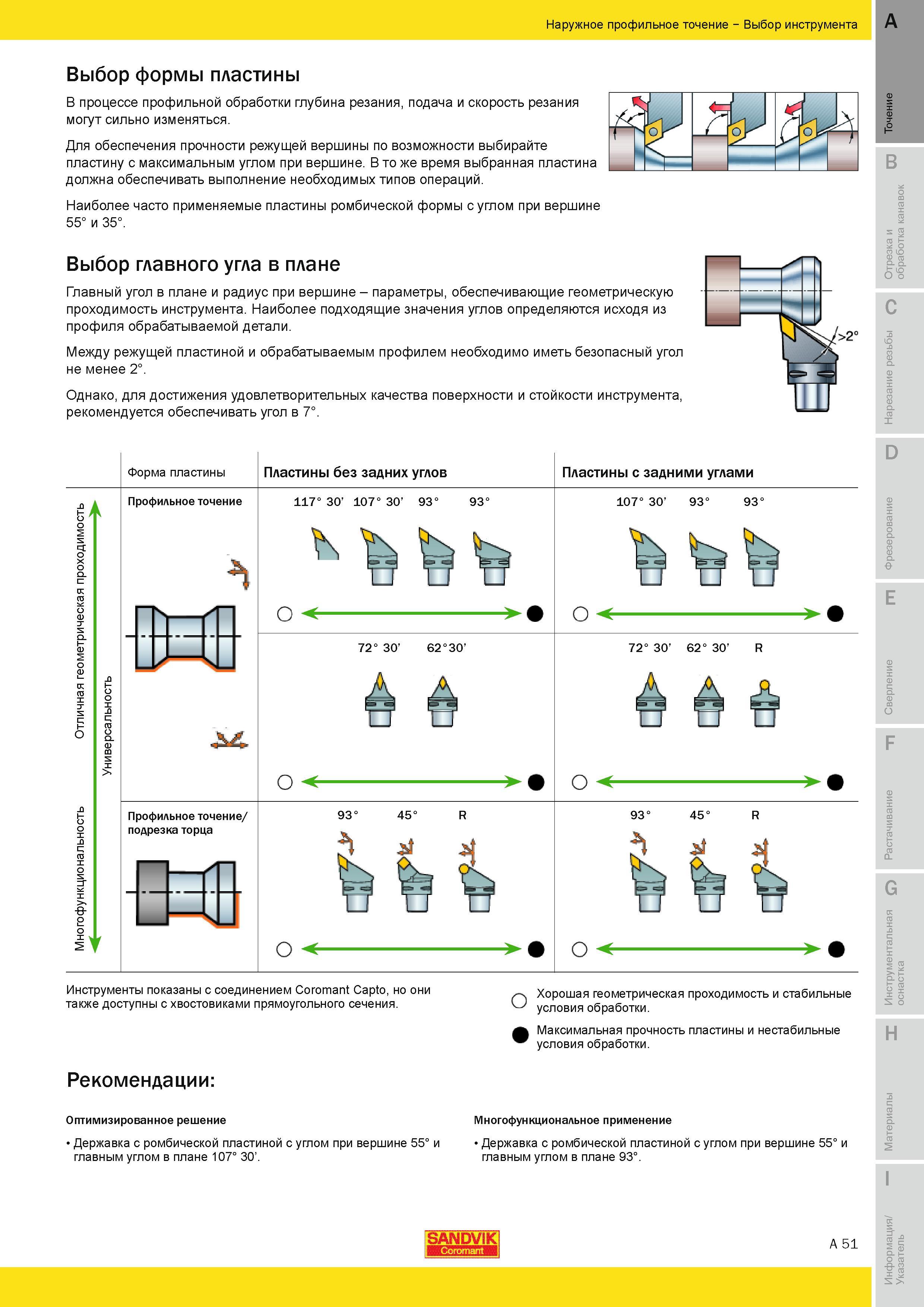

Главный угол в плане и радиус при вершине режущей пластины Параметры обеспечивающие геометрическую проходимость токарного инструмента _ Наиболее подходящие значения углов определяются исходя из профиля обрабатываемой детали. Между режущей пластиной и обрабатываемым профилем необходимо иметь безопасный угол не менее 2. Однако для достижения удовлетворительных качества поверхности и стойкости инструмента рекомендуется обеспечивать угол в 7. Форма пластины Пластины без задних углов Пластины с задними углами Профильное точение 117 30' 107 30' 93 93 107 30' 93 93 о- 72 30' 6230' 72 30' 62 30' R о о у Профильное точение подрезка торца еэе 45 R 93 45 R о - Инструменты показаны с соединением Coromant Capto но они также доступны с хвостовиками прямоугольного сечения. Хорошая геометрическая проходимость и стабильные - условия обработки. - Максимальная прочность пластины и нестабильные условия обработки. Рекомендации Оптимизированное решение Державка с ромбической пластиной с углом при вершине 55 и главным углом в плане 107 30'. Многофункциональное применение Державка с ромбической пластиной с углом при вершине 55 и главным углом в плане 93. A 51 Наружное профильное точение Выбор инструмента Выбор формы пластины В процессе профильной обработки глубина резания подача и скорость резания могут сильно изменяться. Для обеспечения прочности режущей вершины по возможности выбирайте пластину с максимальным углом при вершине. В то же время выбранная пластина должна обеспечивать выполнение необходимых типов операций. Наиболее часто применяемые пластины ромбической формы с углом при вершине 55 и 35. Выбор главного угла в плане
