NORGAU | Каталог NORGAU 2014 Инструменты Оборудование (Всего 865 стр.)

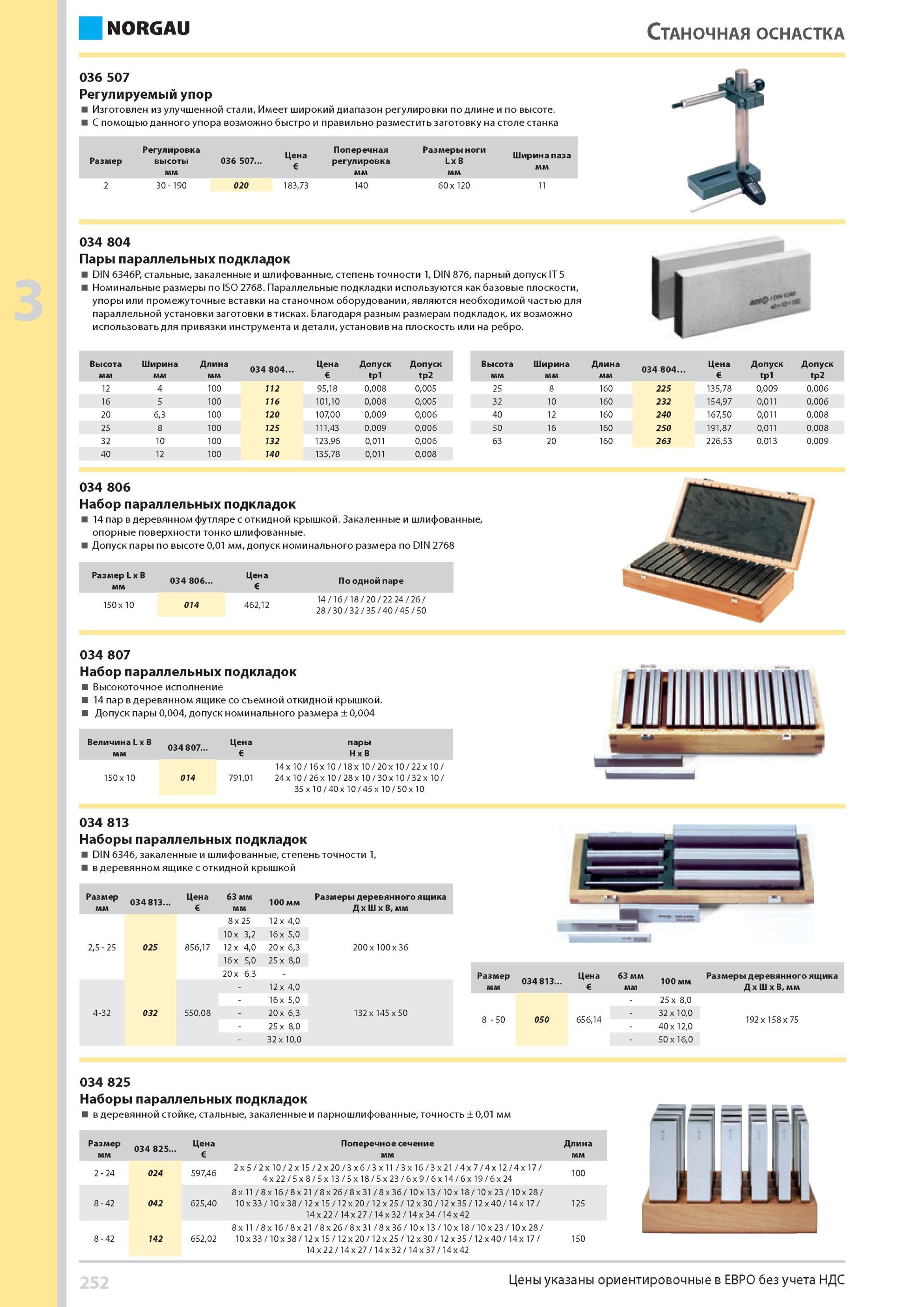

268 Каталог NORGAU 2014 Инструменты Оборудование Стр.252

268 Регулируемый упор Изготовлен из улучшенной стали Имеет широкий диапазон регулировки по длине и по высоте С помощью данного упора возможно быстро и правильн Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 252

Регулируемый упор Изготовлен из улучшенной стали Имеет широкий диапазон регулировки по длине и по высоте С помощью данного упора возможно быстро и правильн

Регулируемый упор Изготовлен из улучшенной стали Имеет широкий диапазон регулировки по длине и по высоте С помощью данного упора возможно быстро и правильно разместить заготовку на столе станка Размер Регулировка высоты мм 036 507 Цена СТАНОЧНАЯ ОСНАСТКА 036 507 Поперечная регулировка мм Размеры ноги L x B мм Ширина паза мм 2 30 190 020 183,73 140 60 x 120 11 034 804 Пары параллельных подкладок DIN 6346P, стальные, закаленные и шлифованные, степень точности 1, DIN 876, парный допуск IT 5 Номинальные размеры по ISO 2768. Параллельные подкладки используются как базовые плоскости, упоры или промежуточные вставки на станочном оборудовании, являются необходимой частью для параллельной установки заготовки в тисках. Благодаря разным размерам подкладок, их возможно использовать для привязки инструмента и детали, установив на плоскость или на ребро. Высота мм Ширина мм Длина мм 034 804" Цена Допуск tp1 Допуск tp2 12 4 100 112 95,18 0,008 0,005 16 5 100 116 101,10 0,008 0,005 20 6,3 100 120 107,00 0,009 0,006 25 8 100 125 111,43 0,009 0,006 32 10 100 132 123,96 0,011 0,006 40 12 100 140 135,78 0,011 0,008 Высота мм Ширина мм Длина мм 034 804" Цена Допуск tp1 Допуск tp2 25 8 160 225 135,78 0,009 0,006 32 10 160 232 154,97 0,011 0,006 40 12 160 240 167,50 0,011 0,008 50 16 160 250 191,87 0,011 0,008 63 20 160 263 226,53 0,013 0,009 034 806 Набор параллельных подкладок 14 пар в деревянном футляре с откидной крышкой. Закаленные и шлифованные, опорные поверхности тонко шлифованные. Допуск пары по высоте 0,01 мм, допуск номинального размера по DIN 2768 Размер L x B мм 034 806 150 x 10 014 Цена По одной паре 14 16 18 20 22 24 26 28 30 32 35 40 45 50 034 807 Набор параллельных подкладок Высокоточное исполнение 14 пар в деревянном ящике со съемной откидной крышкой. Допуск пары 0,004, допуск номинального размера ± 0,004 Величина L x B 034 807 Цена пары мм H x B 150 x 10 014 791,01 14 x 10 16 x 10 18 x 10 20 x 10 22 x 10 24 x 10 26 x 10 28 x 10 30 x 10 32 x 10 35 x 10 40 x 10 45 x 10 50 x 10 034 813 Наборы параллельных подкладок DIN 6346, закаленные и шлифованные, степень точности 1, в деревянном ящике с откидной крышкой Размер 034 813 мм Цена 63 мм 100 мм Размеры деревянного ящика Д х х В, мм 8 x 25 12 x 4,0 10 x 3,2 16 x 5,0 2,5 25 025 856,17 12 x 4,0 20 x 6,3 200 x 100 x 36 16 x 5,0 25 x 8,0 20 x 6,3 12 x 4,0 16 x 5,0 4-32 032 550,08 20 x 6,3 25 x 8,0 132 x 145 x 50 32 x 10,0 Размер мм Цена 63 мм 100 мм Размеры деревянного ящика Д х х В, мм 25 x 8,0 32 x 10,0 40 x 12,0 50 x 16,0 034 825 Наборы параллельных подкладок в деревянной стойке, стальные, закаленные и парношлифованные, точность ± 0,01 мм Размер мм 034 825 Цена Поперечное сечение мм Длина мм 2 24 024 597,46 2 x 5 2 x 10 2 x 15 2 x 20 3 x 6 3 x 11 3 x 16 3 x 21 4 x 7 4 x 12 4 x 17 100 4 x 22 5 x 8 5 x 13 5 x 18 5 x 23 6 x 9 6 x 14 6 x 19 6 x 24 8 x 11 8 x 16 8 x 21 8 x 26 8 x 31 8 x 36 10 x 13 10 x 18 10 x 23 10 x 28 8 42 042 625,40 10 x 33 10 x 38 12 x 15 12 x 20 12 x 25 12 x 30 12 x 35 12 x 40 14 x 17 14 x 22 14 x 27 14 x 32 14 x 34 14 x 42 125 8 x 11 8 x 16 8 x 21 8 x 26 8 x 31 8 x 36 10 x 13 10 x 18 10 x 23 10 x 28 8 42 142 652,02 10 x 33 10 x 38 12 x 15 12 x 20 12 x 25 12 x 30 12 x 35 12 x 40 14 x 17 14 x 22 14 x 27 14 x 32 14 x 37 14 x 42 150 462,12 8 50 050 192 x 158 x 75 252 Цены указаны ориентировочные в ЕВРО без учета НДС



NORGAU | Каталог NORGAU 2014 Инструменты Оборудование (Всего 865 стр.)

Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

265 СТАНОЧНАЯ ОСНАСТКА Губки сменные 034 516 Угловая передача для тисков 034 575 и 034 576 № Для тисков 034 516 Цена A мм B мм C мм 125 012 819,16 153 106 98 1 Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 249265 266 Характеристики станочных тисков Norgau RKE-L с механическим приводом Установленные с обеих сторон смазочные ниппели обеспечивают оптимальное смазывание ход Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 250266 Характеристики станочных тисков Norgau RKE-L с механическим приводом Установленные с обеих сторон смазочные ниппели обеспечивают оптимальное смазывание ход267 Трехкоординатный упор изготовлен из анодированного алюминия Упорный стержень изготовлен из закаленной стали позиция упора фиксируется с помощью рукоятки Уп Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 251267 269 делительная головка с задней бабкой делительными дисками и фланцем непосредственное деление окружностей на число кратное 24 простое деление с помощью делит Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 253269 270 Эксцентриковые прижимы Заготовка прижимается к плоскости стола благодаря наклону зажимной пластины Прижимы устанавливаются непосредственно на стол станка и Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 254270 271 Скошенный прихват С регулировочным винтом из улучшенной стали Поставка прижим болт для Т-образного паза по DIN 787 (класс прочности 8.8) регулируемый опорн Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 255271
