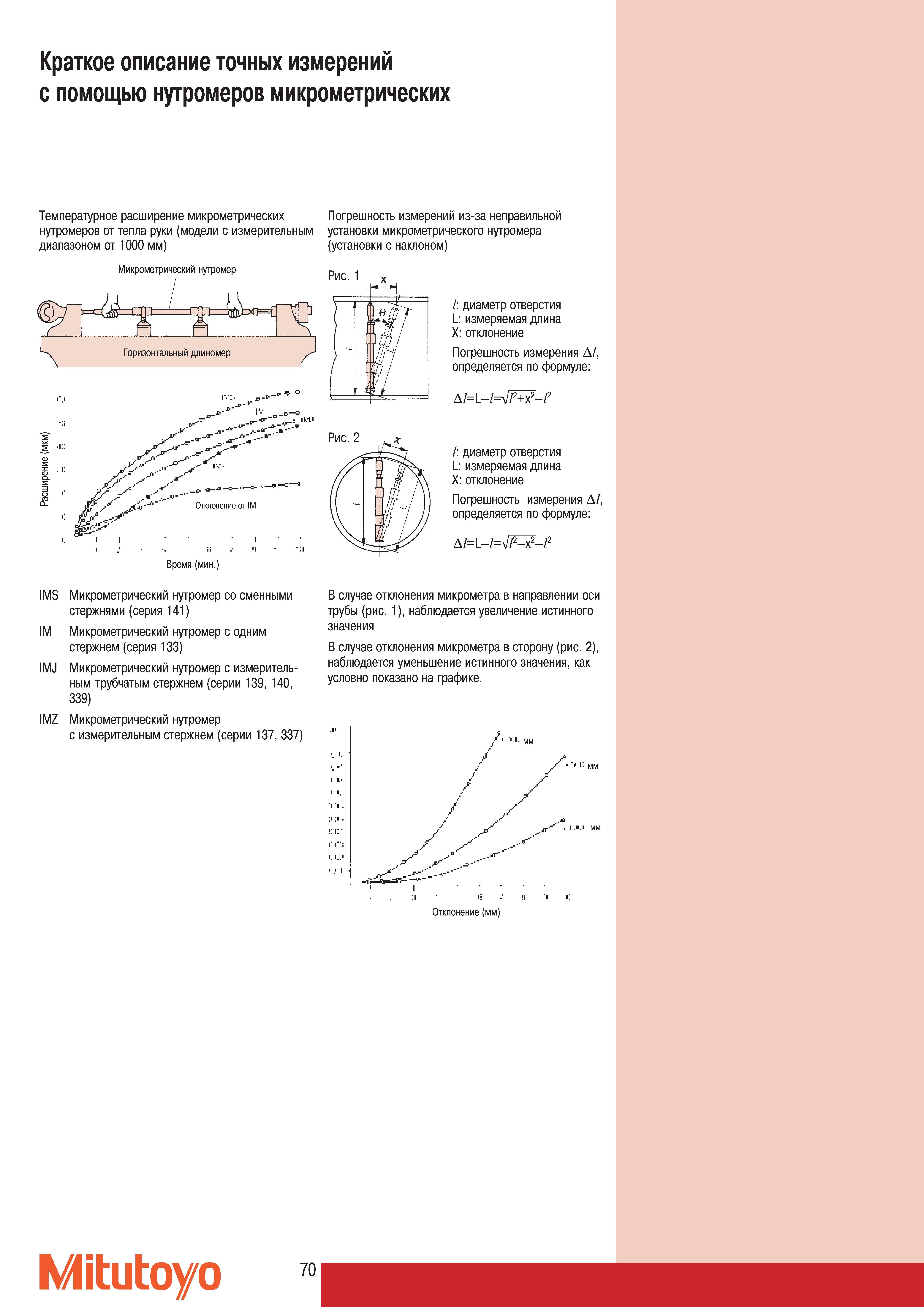

Проведение точных измерений с помощью микрометрических нутромеров Температурное расширение микрометрических нутромеров от тепла руки (модели с измерительным диапазоном от 1000 мм) Погрешность измерений из-за неправильной установки микрометрического нутромера (установки с наклоном) Время (мин.) IMS Микрометрический нутромер со сменными стержнями (серия 141) IM Микрометрический нутромер с одним стержнем (серия 133) IMJ Микрометрический нутромер с измерительным трубчатым стержнем (серии 139 140 339) IMZ Микрометрический нутромер с измерительным стержнем (серии 137 337) l диаметр отверстия L измеряемая длина X отклонение Погрешность измерения Al определяется по формуле AlL 1VF+x2 l2 l диаметр отверстия L измеряемая длина X отклонение Погрешность измерения Al определяется по формуле AlL 1Vl2 x2 l2 В случае отклонения микрометра в направлении оси трубы (рис. 1) наблюдается увеличение истинного значения В случае отклонения микрометра в сторону (рис. 2) наблюдается уменьшение истинного значения как условно показано на графике. Отклонение (мм) Mitutoyo 70
