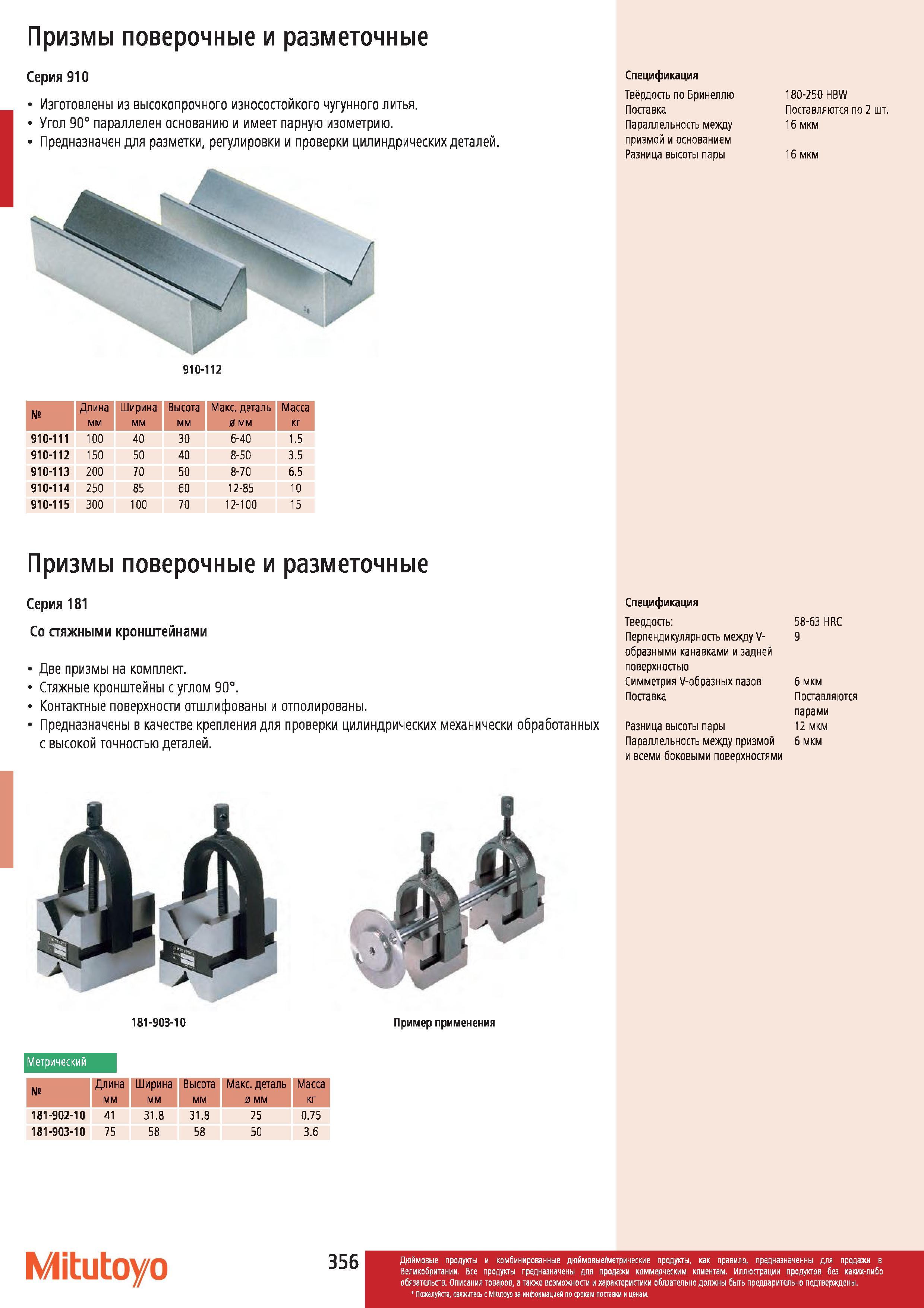

Призмы поверочные и разметочные Mitutoyo Серия 910 Изготовлены из высокопрочного износостойкого чугунного литья Угол 90 параллелен основанию и имее

Призмы поверочные и разметочные Mitutoyo Серия 910 Изготовлены из высокопрочного износостойкого чугунного литья. Угол 90 параллелен основанию и имеет парную изометрию. Предназначен для разметки регулировки и проверки цилиндрических деталей. Спецификация Твёрдость по Бринеллю Поставка Параллельность между призмой и основанием Разница высоты пары 180-250 HBW Поставляются по 2 шт. 16 мкм 16 мкм 910-112 Длина мм Ширина мм Высота мм Макс. деталь 0 мм Масса кг 910-111 100 40 30 6-40 1.5 910-112 150 50 40 8-50 3.5 910-113 200 70 50 8-70 6.5 910-114 250 85 60 12-85 10 910-115 300 100 70 12-100 15 Призмы поверочные и разметочные Серия 181 Со стяжными кронштейнами Две призмы на комплект. Стяжные кронштейны с углом 90. Контактные поверхности отшлифованы и отполированы. Предназначены в качестве крепления для проверки цилиндрических механически обработанных с высокой точностью деталей. Спецификация Твердость 58-63 HRC Перпендикулярность между V- 9 образными канавками и задней поверхностью Симметрия V-образных пазов 6 мкм Поставка Поставляются парами Разница высоты пары 12 мкм Параллельность между призмой 6 мкм и всеми боковыми поверхностями 181-903-10 Метрический Пример применения Длина мм Ширина мм Высота мм Макс. деталь 0 мм Масса кг 181-902-10 41 31.8 31.8 25 0.75 181-903-10 75 58 58 50 3.6 Mitutoyo Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании
