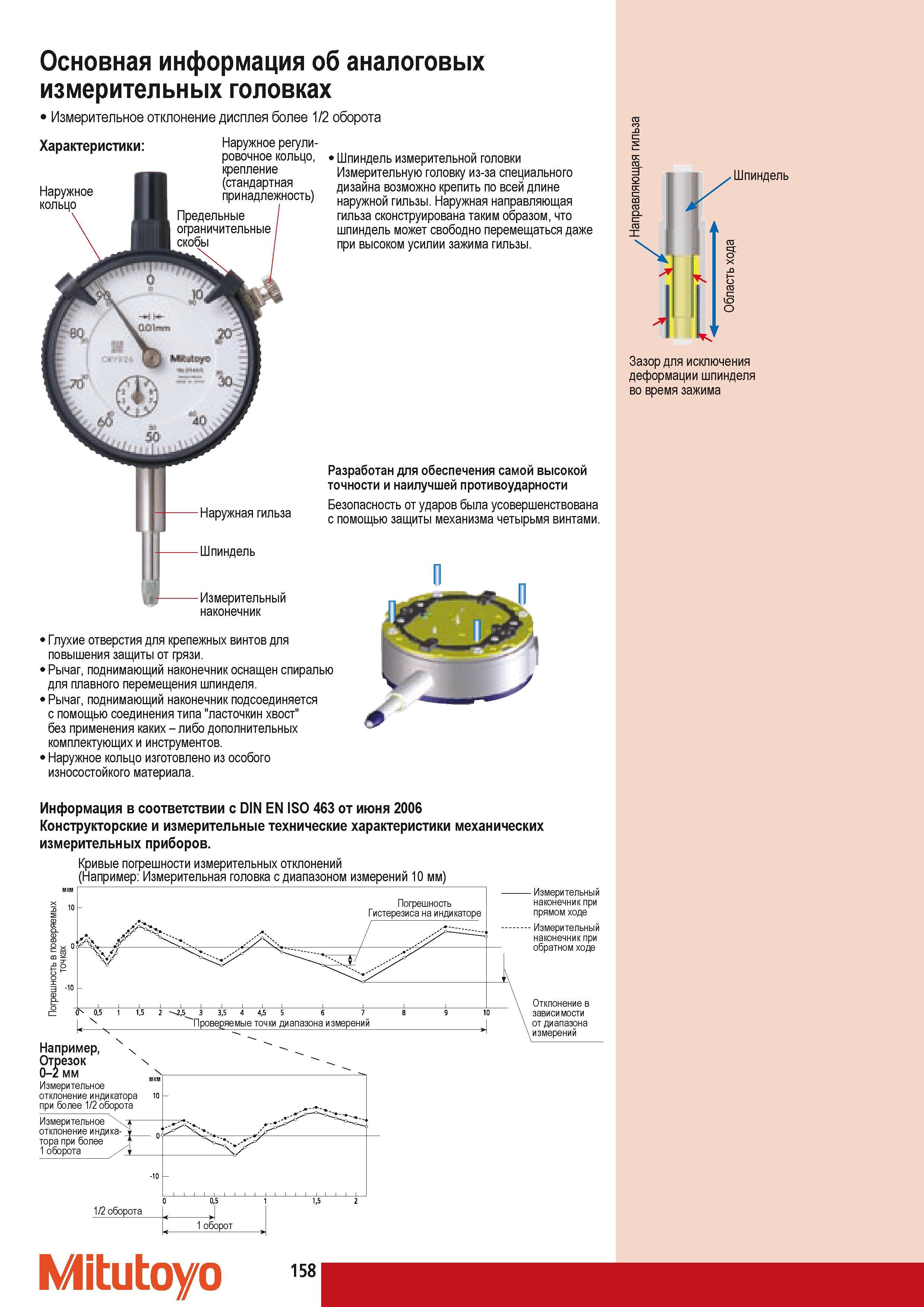

Основная информация об аналоговых измерительных головках Измерительное отклонение дисплея более 1 2 оборота Характеристики Наружное кольцо Наружное регулиров

Основная информация об аналоговых измерительных головках Измерительное отклонение дисплея более 1 2 оборота Характеристики Наружное кольцо Наружное регулировочное кольцо крепление (стандартная принадлежность) Предельные ограничительные скобы Шпиндель измерительной головки Измерительную головку из-за специального дизайна возможно крепить по всей длине наружной гильзы. Наружная направляющая гильза сконструирована таким образом что шпиндель может свободно перемещаться даже при высоком усилии зажима гильзы. Шпиндель Зазор для исключения деформации шпинделя во время зажима Наружная гильза Измерительный наконечник Глухие отверстия для крепежных винтов для повышения защиты от грязи. Рычаг поднимающий наконечник оснащен спиралью для плавного перемещения шпинделя. Рычаг поднимающий наконечник подсоединяется с помощью соединения типа "ласточкин хвост без применения каких - либо дополнительных комплектующих и инструментов. Наружное кольцо изготовлено из особого износостойкого материала. Разработан для обеспечения самой высокой точности и наилучшей противоударности Безопасность от ударов была усовершенствована с помощью защиты механизма четырьмя винтами. Информация в соответствии c DIN EN ISO 463 от июня 2006 Конструкторские и измерительные технические характеристики механических измерительных приборов. Кривые погрешности измерительных отклонений (Например Измерительная головка с диапазоном измерений 10 мм) Погрешность Гистерезиса на индикаторе щХ. - 0х 05 1 15 2 25 3 35 4 45 5 6 7 Проверяемые точки диапазона измерений 8 9 10 Например Отрезок 0-2 мм Измерительное отклонение индикатора при более 1 2 оборота Измерительное 'ч отклонение индикатора при более 1 оборота Mitutoyo 158 - Измерительный наконечник при прямом ходе - Измерительный наконечник при обратном ходе Отклонение в зависимости от диапазона измерений мкм
