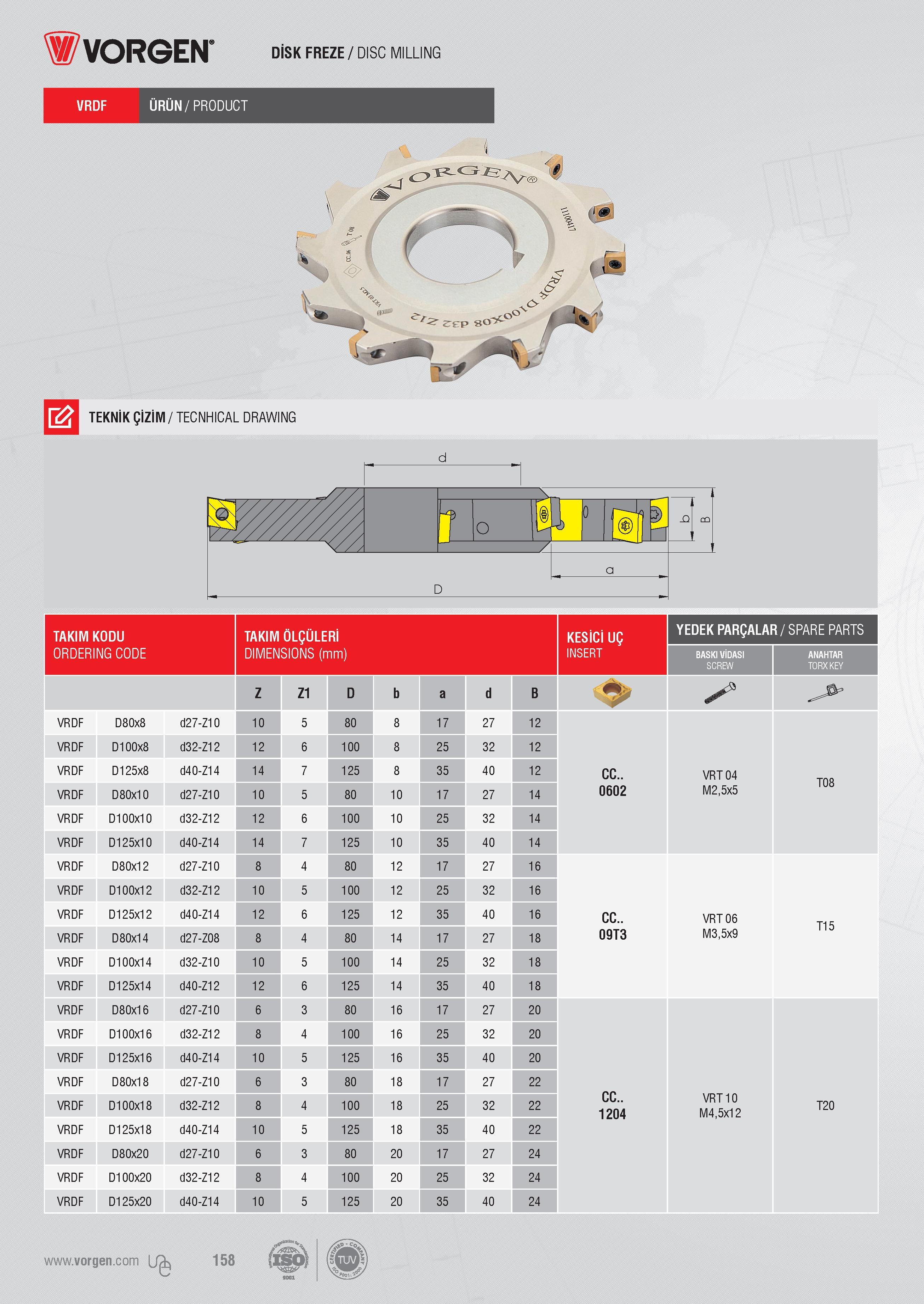

Насадная сборная дисковая фреза Vorgen VRDF с креплением на оправку и сменными режущими ромбическими пластинами с задними углами Общий вид турецкого фрезерного инструмента Комплектующие Обозначение продукции по каталогу DİSK FREZE/DISC MILLING VRDF ÜRÜN/PRODUCT TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU TAKIM ÖLÇÜLERİ KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT BASKI VİDASI SCREW ANAHTAR TORXKEY Z Z1 D b a d B > VRDF D80x8 d27-Z10 10 5 80 8 17 27 12 VRDF D100x8 d32-Z12 12 6 100 8 25 32 12 VRDF D125x8 d40-Z14 14 7 125 8 35 40 12 CC.. VRT04 T08 VRDF D 80x10 d27-Z10 10 5 80 10 17 27 14 0602 M2,5x5 VRDF D100x10 d32-Z12 12 6 100 10 25 32 14 VRDF D125x10 d40-Z14 14 7 125 10 35 40 14 VRDF D80x12 d27-Z10 8 4 80 12 17 27 16 VRDF D100x12 d32-Z12 10 5 100 12 25 32 16 VRDF D125x12 d40-Z14 12 6 125 12 35 40 16 CC.. VRT06 T15 VRDF D 80x14 d27-Z08 8 4 80 14 17 27 18 09T3 M3,5x9 VRDF D100x14 d32-Z10 10 5 100 14 25 32 18 VRDF D125x14 d40-Z12 12 6 125 14 35 40 18 VRDF D80x16 d27-Z10 6 3 80 16 17 27 20 VRDF D100x16 d32-Z12 8 4 100 16 25 32 20 VRDF D125x16 d40-Z14 10 5 125 16 35 40 20 VRDF D 80x18 d27-Z10 6 3 80 18 17 27 22 CC.. 1204 VRDF D100x18 d32-Z12 8 4 100 18 25 32 22 VRT10 M4,5x12 T20 VRDF D125x18 d40-Z14 10 5 125 18 35 40 22 VRDF D80x20 d27-Z10 6 3 80 20 17 27 24 VRDF D100x20 d32-Z12 8 4 100 20 25 32 24 VRDF D125x20 d40-Z14 10 5 125 20 35 40 24 158
