Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system FANAR | Каталог FANAR 2014 Резьбовой металлорежущий инструмент и оснастка (Всего 344 стр.) |
|||||
|
307 Каталог FANAR 2014 Станочный и ручной металлорежущий инструмент для резьбы Стр.304 |
|||||

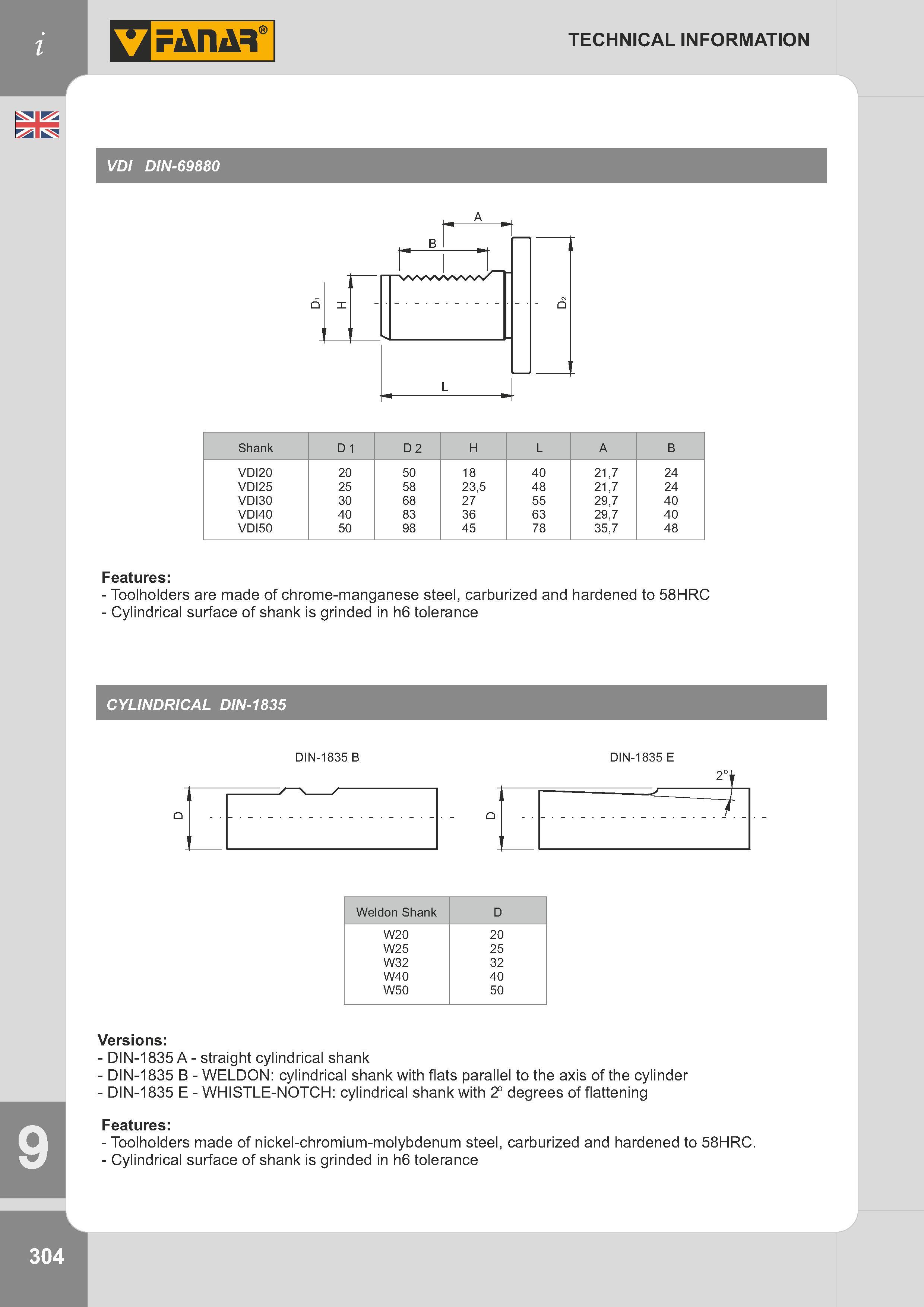

VDI DIN-69880 Shank Features Toolholders are made of chrome-manganese steel, carburized and hardened to 58HRC Cylindrical surface of shank is grindedVDI DIN-69880 Shank Features Toolholders are made of chrome-manganese steel, carburized and hardened to 58HRC Cylindrical surface of shank is grinded in h6 tolerance CYLINDRICAL DIN-1835 DIN-1835 B DIN-1835 E 2°i Weldon Shank D W20 20 W25 25 W32 32 W40 40 W50 50 Versions: - DIN-1835 A - straight cylindrical shank - DIN-1835 B - WELDON: cylindrical shank with flats parallel to the axis of the cylinder - DIN-1835 E - WHISTLE-NOTCH: cylindrical shank with 2° degrees of flattening Features: - Toolholders made of nickel-chromium-molybdenum steel, carburized and hardened to 58HRC. - Cylindrical surface of shank is grinded in h6 tolerance Q 304 TECHNICAL INFORMATION D1 D 2 H L A B VDI20 20 50 18 40 21,7 24 VDI25 25 58 23,5 48 21,7 24 VDI30 30 68 27 55 29,7 40 VDI40 40 83 36 63 29,7 40 VDI50 50 98 45 78 35,7 48 |
|||||
