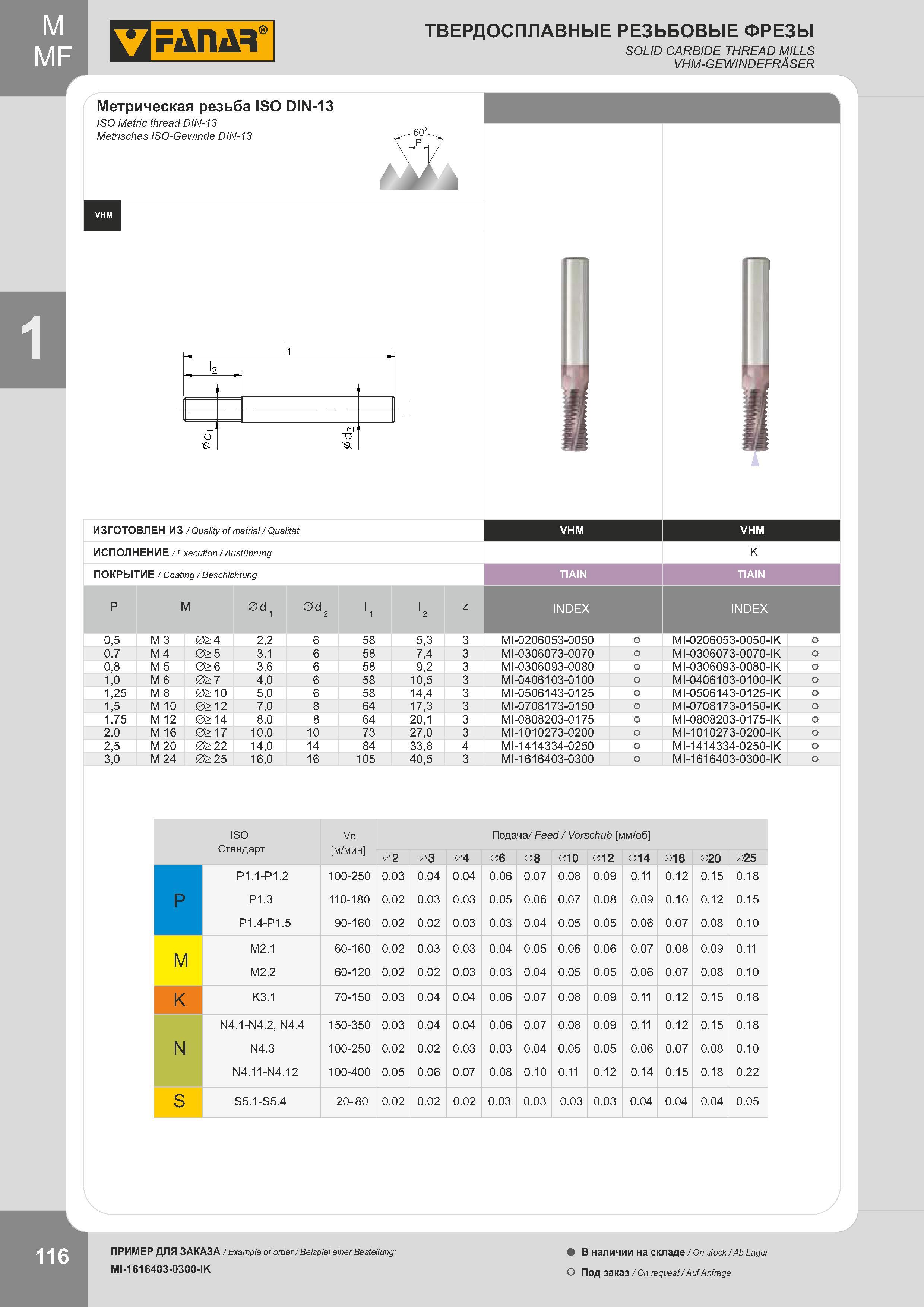

Твердосплавные резьбовые фрезы Fanar для производительного фрезерования основной метрической резьбы Исполнения резьбонарезного инструмента из Польши _ с внутренними каналами для подачи СОЖ и без них Обозначение по каталогу производителя Рекомендуемые режимы резания ТВЕРДОСПЛАВНЫЕ РЕЗЬБОВЫЕ ФРЕЗЫ SOLID CARBIDE THREAD MILLS VHM-GEWINDEFRÄSER Метрическая резьба ISO DIN-13 ISO Metric thread DIN-13 Metrisches ISO-Gewinde DIN-13 I2 "ö 'S. CM "ö Q. ИЗГОТОВЛЕН ИЗ / Quality of matrial/ Qualität VHM ИСПОЛНЕНИЕ /Execution /Ausführung IK ПОКРЫТИЕ / Coating / Beschichtung TiAlN P M 0 d 1 0 d 2 l1 l2 z INDEX INDEX 0,5 M 3 0> 4 2,2 6 58 5,3 3 MI-0206053-0050 0 MI-0206053-0050-IK 0 0,7 M 4 0> 5 3,1 6 58 7,4 3 MI-0306073-0070 0 MI-0306073-0070-IK 0 0,8 M 5 0> 6 3,6 6 58 9,2 3 MI-0306093-0080 0 MI-0306093-0080-IK 0 1,0 M 6 0> 7 4,0 6 58 10,5 3 MI-0406103-0100 0 MI-0406103-0100-IK 0 1,25 M 8 0> 10 5,0 6 58 14,4 3 MI-0506143-0125 0 MI-0506143-0125-IK 0 1,5 M 10 0> 12 7,0 8 64 17,3 3 MI-0708173-0150 0 MI-0708173-0150-IK 0 1,75 M 12 0> 14 8,0 8 64 20,1 3 MI-0808203-0175 0 MI-0808203-0175-IK 0 2,0 M 16 0> 17 10,0 10 73 27,0 3 MI-1010273-0200 0 MI-1010273-0200-IK 0 2,5 M 20 0> 22 14,0 14 84 33,8 4 MI-1414334-0250 0 MI-1414334-0250-IK 0 3,0 M 24 0> 25 16,0 16 105 40,5 3 MI-1616403-0300 0 MI-1616403-0300-IK 0 ISO Стандарт Vc м/мин Подача/ Feed / Vorschub мм/об 02 03 04 06 08 010 012 014 016 020 025 P1.1-P1.2 100-250 0.03 0.04 0.04 0.06 0.07 0.08 0.09 0.11 0.12 0.15 0.18 P P1.3 110-180 0.02 0.03 0.03 0.05 0.06 0.07 0.08 0.09 0.10 0.12 0.15 P1.4-P1.5 90-160 0.02 0.02 0.03 0.03 0.04 0.05 0.05 0.06 0.07 0.08 0.10 M M2.1 60-160 0.02 0.03 0.03 0.04 0.05 0.06 0.06 0.07 0.08 0.09 0.11 M2.2 60-120 0.02 0.02 0.03 0.03 0.04 0.05 0.05 0.06 0.07 0.08 0.10 K K3.1 70-150 0.03 0.04 0.04 0.06 0.07 0.08 0.09 0.11 0.12 0.15 0.18 N4.1-N4.2, N4.4 150-350 0.03 0.04 0.04 0.06 0.07 0.08 0.09 0.11 0.12 0.15 0.18 N N4.3 100-250 0.02 0.02 0.03 0.03 0.04 0.05 0.05 0.06 0.07 0.08 0.10 N4.11-N4.12 100-400 0.05 0.06 0.07 0.08 0.10 0.11 0.12 0.14 0.15 0.18 0.22 S S5.1-S5.4 20- 80 0.02 0.02 0.02 0.03 0.03 0.03 0.03 0.04 0.04 0.04 0.05 ПРИМЕР ДЛЯ ЗАКАЗА / Example of order / Beispiel einer Bestellung: MI-1616403-0300-IK В наличии на складе / On stock/Ab Lager О Под заказ / On request / Auf Anfrage VHM 1
