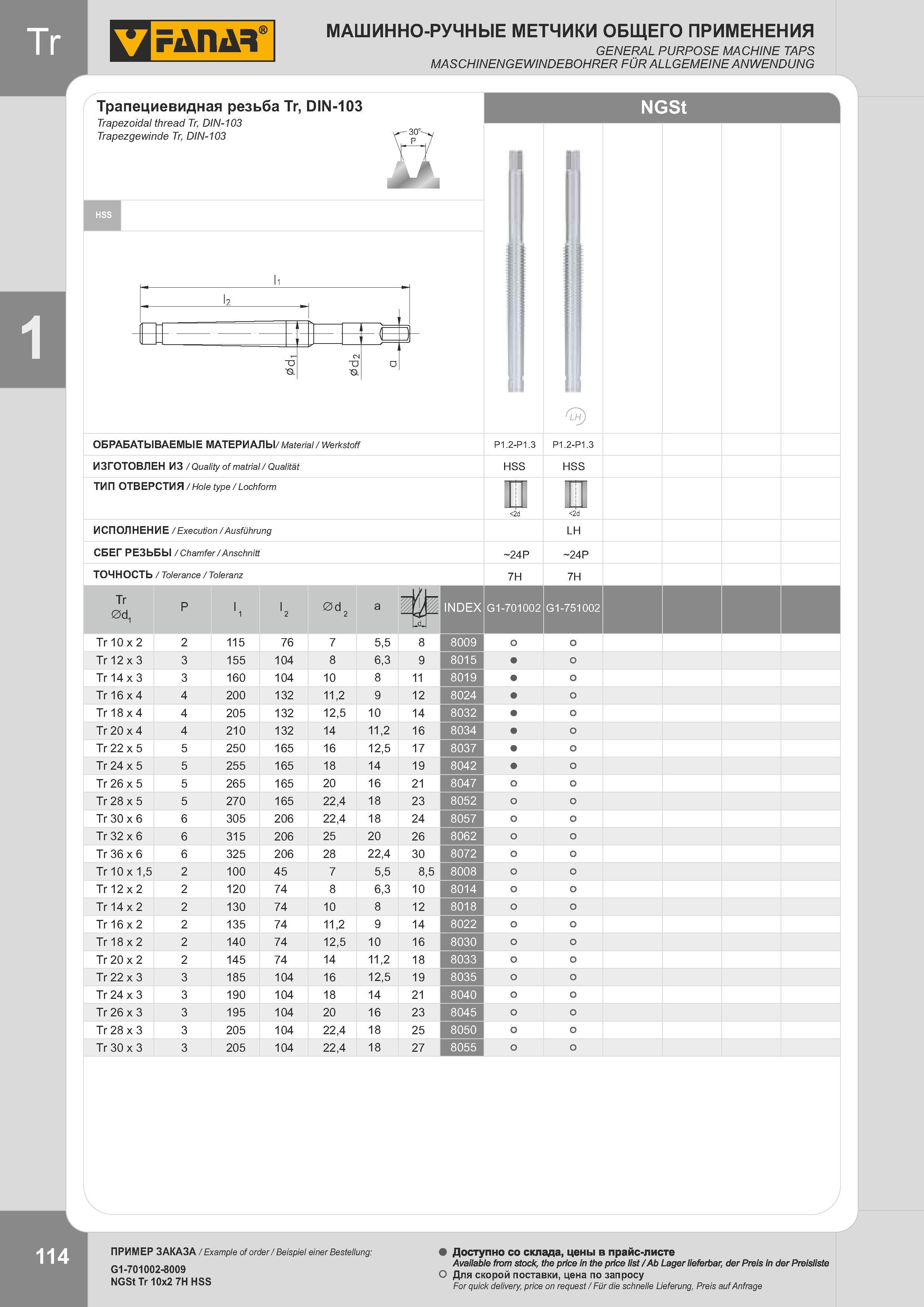

МАШИННО-РУЧНЫЕ МЕТЧИКИ FANAR ОБЩЕГО ПРИМЕНЕНИЯ Трапециевидная резьба Tr, DIN-103 Изображение Область применения Обрабатываемые материалы Тип отверстия

МАШИННО-РУЧНЫЕ МЕТЧИКИ FANAR ОБЩЕГО ПРИМЕНЕНИЯ Трапециевидная резьба Tr, DIN-103 Изображение Область применения Обрабатываемые материалы Тип отверстия Основные размеры резьбонарезного инструмента Trapezoidal thread Tr, DIN-103 Trapezgewinde Tr, DIN-103 NGSt 'LH Обрабатываемые материалы/ Material / Werkstoff ИЗГОТОВЛЕН ИЗ / Quality of matrial/ Qualität Тип обрабатываемого отверстия /Hole type/Lochform GENERAL PURPOSE MACHINE TAPS MASCHINENGEWINDEBOHRER FÜR ALLGEMEINE ANWENDUNG ИСПОЛНЕНИЕ / Execution / Ausführung СБЕГ РЕЗЬБЫ / Chamfer / Anschnitt ТОЧНОСТЬ / Tolerance / Toleranz P1.2-P1.3 P1.2-P1.3 HSS 24P 7H Tr 0d P l1 l2 0 d 2 a % .d. Tr 10 x 2 2 115 76 7 5,5 8 8009 Tr 12 x 3 3 155 104 8 6,3 9 Tr 14 x 3 3 160 104 10 8 11 8019 Tr 16 x 4 4 200 132 11,2 9 12 8024 Tr 18 x 4 4 205 132 12,5 10 14 8032 Tr 20 x 4 4 210 132 14 11,2 16 8034 Tr 22 x 5 5 250 165 16 12,5 17 8037 Tr 24 x 5 5 255 165 18 14 19 8042 Tr 26 x 5 5 265 165 20 16 21 8047 Tr 28 x 5 5 270 165 22,4 18 23 8052 Tr 30 x 6 6 305 206 22,4 18 24 8057 Tr 32 x 6 6 315 206 25 20 26 8062 Tr 36 x 6 6 325 206 28 22,4 30 8072 Tr 10 x 1,5 2 100 45 7 5,5 8,5 8008 Tr 12 x 2 2 120 74 8 6,3 10 8014 Tr 14 x 2 2 130 74 10 8 12 8018 Tr 16 x 2 2 135 74 11,2 9 14 8022 Tr 18 x 2 2 140 74 12,5 10 16 8030 Tr 20 x 2 2 145 74 14 11,2 18 8033 Tr 22 x 3 3 185 104 16 12,5 19 8035 Tr 24 x 3 3 190 104 18 14 21 8040 Tr 26 x 3 3 195 104 20 16 23 8045 Tr 28 x 3 3 205 104 22,4 18 25 8050 Tr 30 x 3 3 205 104 22,4 18 27 8055 <2d LH 24P 7H Пример записи для заказа инструмента Fanar / Example of order / Beispiel einer Bestellung: G1-701002-8009 NGSt Tr 10x2 7H HSS Доступно со склада, цены в прайс-листе Available from stock, the price in the price list/Ab Lager lieferbar, der Preis in der Preisliste Для скорой поставки, цена по запросу For quick delivery, price on request / Für die schnelle Lieferung, Preis auf Anfrage T HSS 1 <2d
