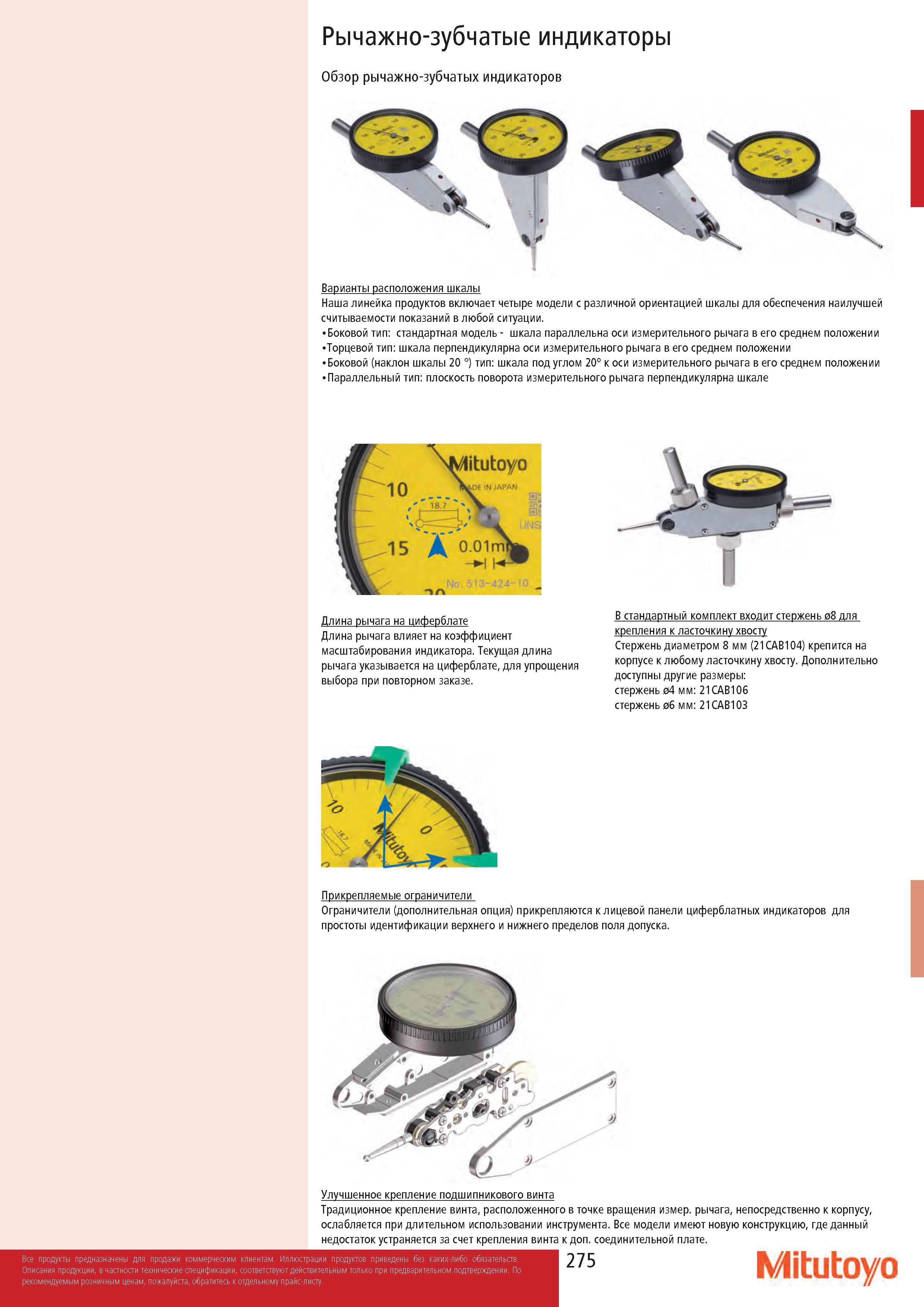

Наглядный обзор рычажно-зубчатых индикаторов Mitutoyo (Япония) Варианты расположения шкалы Линейка продукции включает четыре модели с различной ориентацией шкалы для обеспечения наилучшей считываемости показаний в любой ситуации. Боковой тип: стандартная модель - шкала параллельна оси измерительного рычага в его среднем положении Торцевой тип: шкала перпендикулярна оси измерительного рычага в его среднем положении Боковой (наклон шкалы 20 °) тип: шкала под углом 20° к оси измерительного рычага в его среднем положении Параллельный тип: плоскость поворота измерительного рычага перпендикулярна шкале fitutoyo 10 IN JAPAN 18 7 , - 15 А О- Длина рычага на циферблате Длина рычага влияет на коэффициент масштабирования индикатора. Текущая длина рычага указывается на циферблате, для упрощения выбора при повторном заказе. В стандартный комплект входит стержень 08 для крепления к ласточкину хвосту Стержень диаметром 8 мм (21CAB104) крепится на корпусе к любому ласточкину хвосту. Дополнительно доступны другие размеры: стержень 04 мм: 21CAB106 стержень 06 мм: 21CAB103 о м Прикрепляемые ограничители Ограничители (дополнительная опция) прикрепляются к лицевой панели циферблатных индикаторов для простоты идентификации верхнего и нижнего пределов поля допуска. Улучшенное крепление подшипникового винта Традиционное крепление винта, расположенного в точке вращения измер. рычага, непосредственно к корпусу, ослабляется при длительном использовании инструмента. Все модели имеют новую конструкцию, где данный недостаток устраняется за счет крепления винта к доп. соединительной плате. 275 Mitutoyo Рычажно-зубчатые индикаторы
