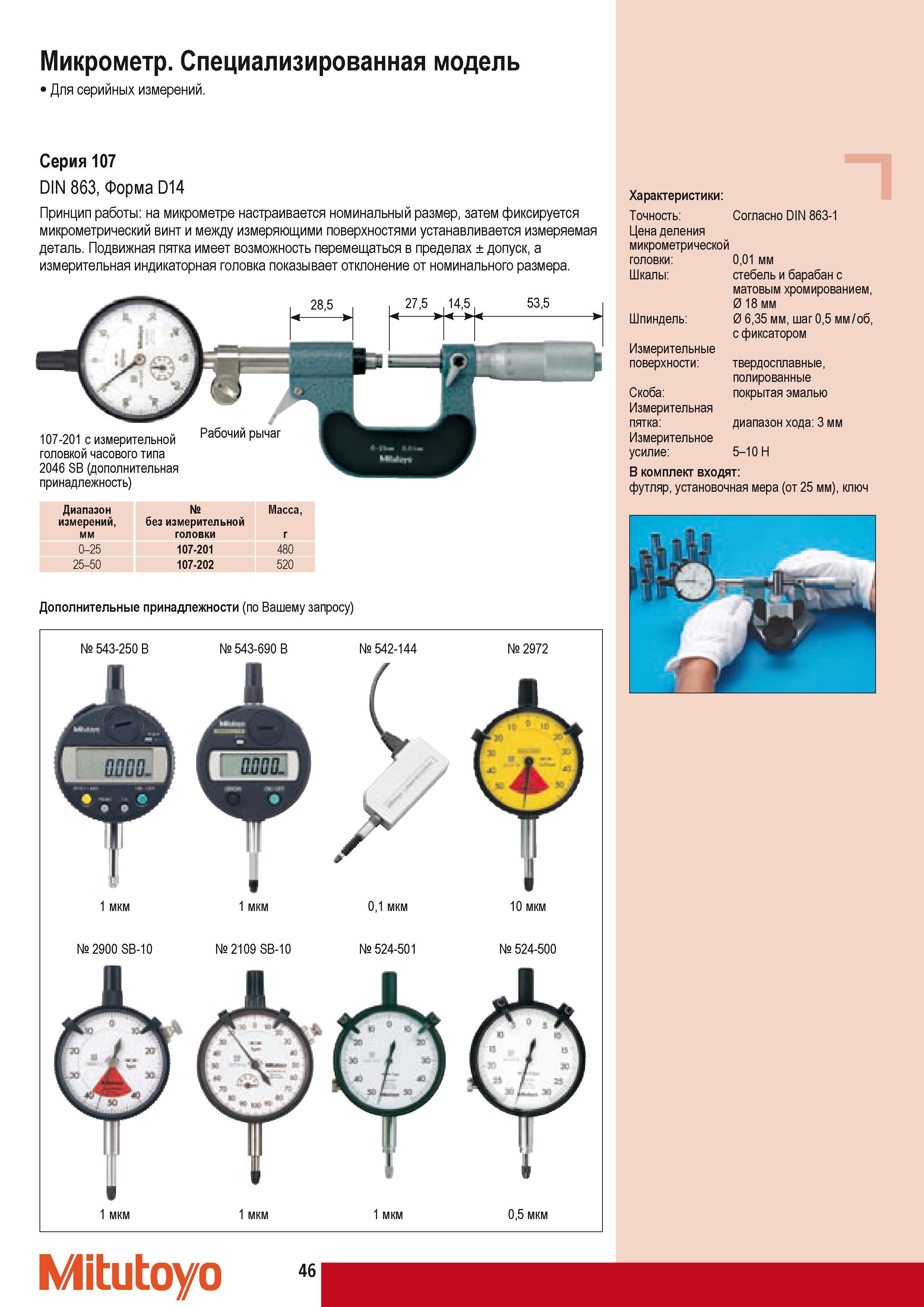

56 Каталог MITUTOYO 2009 Средства измерений измерительный инструмент и приборы Стр.46
Микрометр Mitutoyo Специализированная модель Для серийных измерений Серия 107 DIN 863 Форма D14 Принцип работы на микрометре настраивается номинальный размер Микрометр Mitutoyo Специализированная модель Для серийных измерений Серия 107 DIN 863 Форма D14 Принцип работы на микрометре настраивается номинальный размер затем фиксируется микрометрический винт и между измеряющими поверхностями устанавливается измеряемая деталь. Подвижная пятка имеет возможность перемещаться в пределах допуск а измерительная индикаторная головка показывает отклонение от номинального размера. 107-201 с измерительной головкой часового типа 2046 SB (дополнительная принадлежность) Диапазон измерений мм без измерительной головки Масса г 0-25 107-201 480 25-50 107-202 520 Дополнительные принадлежности (по Вашему запросу) 543-250 B 543-690 B 542-144 1 мкм 2900 SB-10 V 1 мкм 2109 SB-10 01 мкм 524-501 2972 10 мкм 524-500 1 мкм 1 мкм 1 мкм 05 мкм Характеристики Точность Согласно DIN 863-1 Цена деления микрометрической головки Шкалы Шпиндель Измерительные поверхности Скоба Измерительная пятка Измерительное усилие 001 мм стебель и барабан с матовым хромированием 0 18 мм 0 635 мм шаг 05 мм/об с фиксатором твердосплавные полированные покрытая эмалью диапазон хода 3 мм 5-10 Н В комплект входят футляр установочная мера (от 25 мм) ключ Mitutoyo 46
