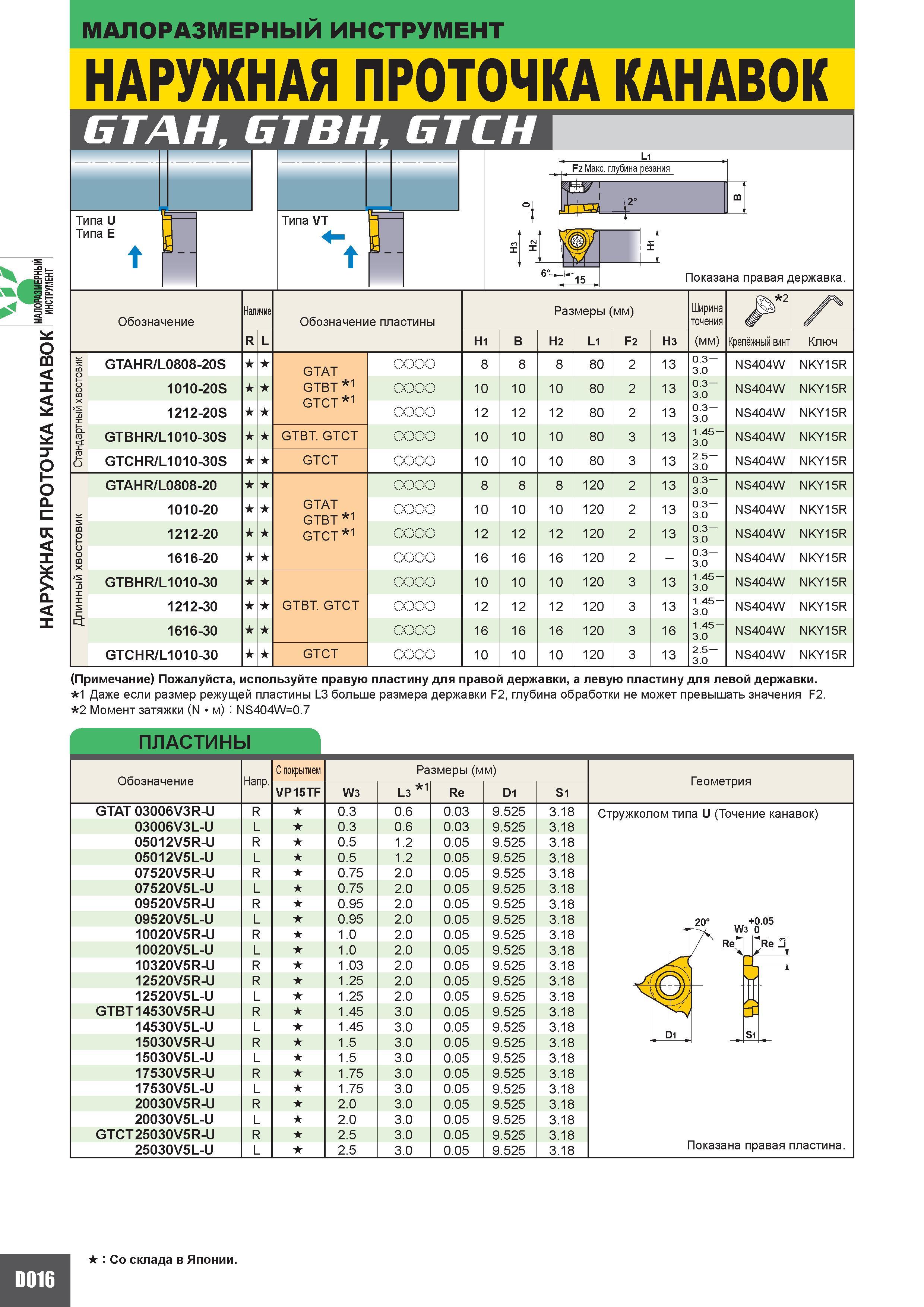

МАЛЫЙ МАЛОРАЗМЕРНЫЙ ИНСТРУМЕНТ Mitsubishi НАРУЖНАЯ ПРОТОЧКА КАНАВОК GTAH GTBH GTCH Типа U Типа E Типа VT Показана правая державка Обозначение Нали

МАЛЫЙ МАЛОРАЗМЕРНЫЙ ИНСТРУМЕНТ Mitsubishi НАРУЖНАЯ ПРОТОЧКА КАНАВОК GTAH GTBH GTCH Типа U Типа E Типа VT Показана правая державка. Обозначение Наличие Обозначение пластины Размеры (мм) Ширина точения 2 R L H1 B H2 L1 F2 H3 (мм) Крепёжный винт Ключ Стандартный хвостовик GTAHR L0808-20S GTAT 8 8 8 80 2 13 0.3 3.0 NS404W NKY15R 1010-20S GTBT 1 GTCT 1 10 10 10 80 2 13 0.3 3.0 NS404W NKY15R 1212-20S 12 12 12 80 2 13 0.3 3.0 NS404W NKY15R GTBHR L1010-30S GTBT. GTCT 10 10 10 80 3 13 1.45 3.0 NS404W NKY15R GTCHR L1010-30S GTCT 10 10 10 80 3 13 2.5 3.0 NS404W NKY15R GTAHR L0808-20 8 8 8 120 2 13 0.3 3.0 NS404W NKY15R Длинный хвостовик 1010-20 GTAT GTBT 1 GTCT 1 10 10 10 120 2 13 0.3 3.0 NS404W NKY15R 1212-20 12 12 12 120 2 13 0.3 3.0 NS404W NKY15R 1616-20 16 16 16 120 2 0.3 3.0 NS404W NKY15R GTBHR L1010-30 10 10 10 120 3 13 1.45 3.0 NS404W NKY15R 1212-30 GTBT. GTCT 12 12 12 120 3 13 1.45 3.0 NS404W NKY15R 1616-30 16 16 16 120 3 16 1.45 3.0 NS404W NKY15R GTCHR L1010-30 GTCT 10 10 10 120 3 13 2.5 3.0 NS404W NKY15R (Примечание) Пожалуйста используйте правую пластину для правой державки а левую пластину для левой державки. 1 Даже если размер режущей пластины L3 больше размера державки F2 глубина обработки не может превышать значения F2. 2 Момент затяжки (N/м) NS404W0.7 ПЛАСТИНЫ Обозначение Например С покрытием Размеры (мм) VP15TF W3 L3 1 Re D1 S1 GTAT 03006V3R-U R 0.3 0.6 0.03 9.525 3.18 03006V3L-U L 0.3 0.6 0.03 9.525 3.18 05012V5R-U R 0.5 1.2 0.05 9.525 3.18 05012V5L-U L 0.5 1.2 0.05 9.525 3.18 07520V5R-U R 0.75 2.0 0.05 9.525 3.18 07520V5L-U L 0.75 2.0 0.05 9.525 3.18 09520V5R-U R 0.95 2.0 0.05 9.525 3.18 09520V5L-U L 0.95 2.0 0.05 9.525 3.18 10020V5R-U R 1.0 2.0 0.05 9.525 3.18 10020V5L-U L 1.0 2.0 0.05 9.525 3.18 10320V5R-U R 1.03 2.0 0.05 9.525 3.18 12520V5R-U R 1.25 2.0 0.05 9.525 3.18 12520V5L-U L 1.25 2.0 0.05 9.525 3.18 GTBT 14530V5R-U R 1.45 3.0 0.05 9.525 3.18 14530V5L-U L 1.45 3.0 0.05 9.525 3.18 15030V5R-U R 1.5 3.0 0.05 9.525 3.18 15030V5L-U L 1.5 3.0 0.05 9.525 3.18 17530V5R-U R 1.75 3.0 0.05 9.525 3.18 17530V5L-U L 1.75 3.0 0.05 9.525 3.18 20030V5R-U R 2.0 3.0 0.05 9.525 3.18 20030V5L-U L 2.0 3.0 0.05 9.525 3.18 GTCT 25030V5R-U R 2.5 3.0 0.05 9.525 3.18 25030V5L-U L 2.5 3.0 0.05 9.525 3.18 Геометрия Стружколом типа U (Точение канавок) Показана правая пластина В Со склада в Японии. НАРУЖНАЯ ПРОТОЧКА КАНАВОК
