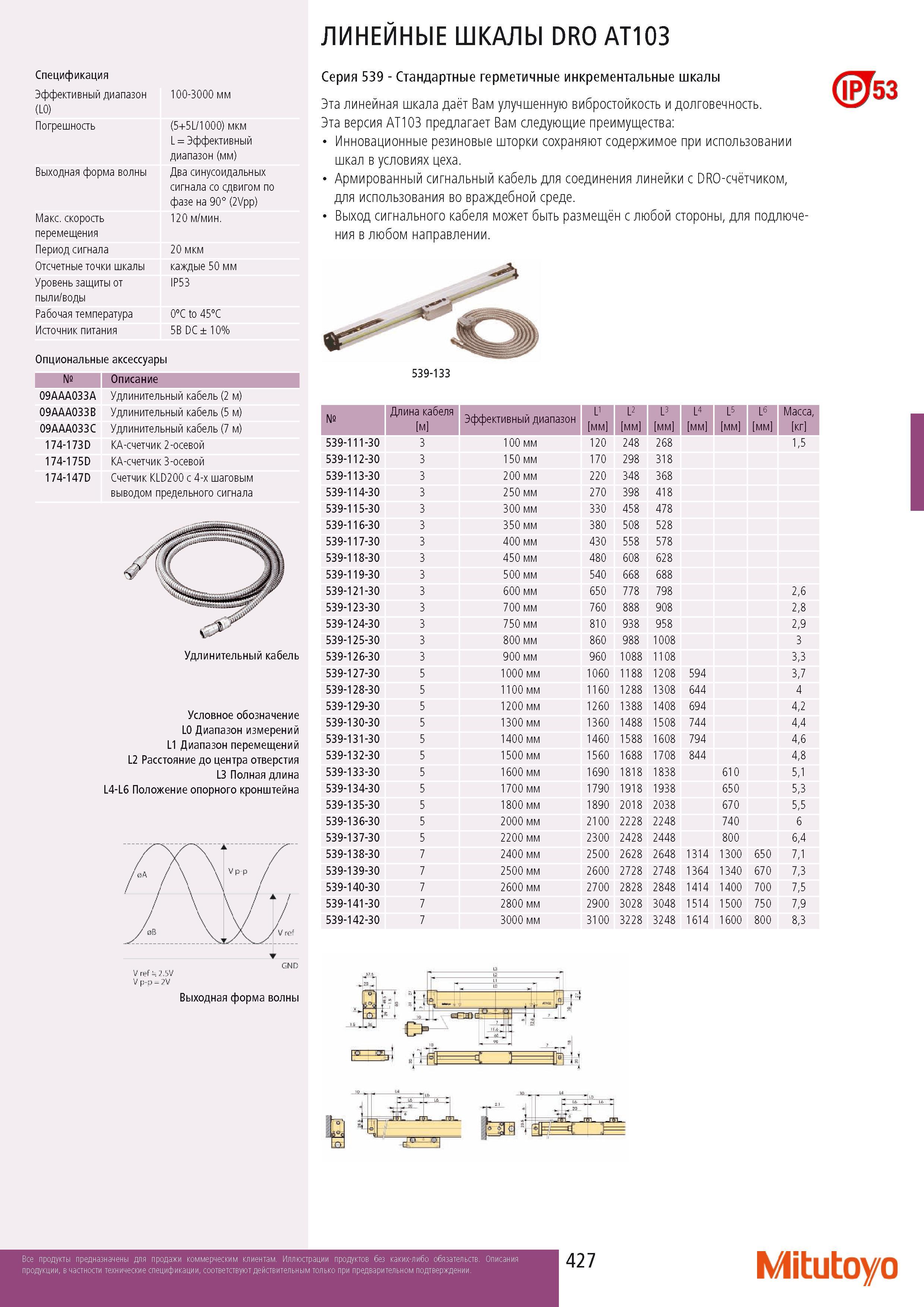

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO AT103 Спецификация Эффективный диапазон (L0) 100-3000 мм Погрешность (5+5L 1000) мкм L Эффективный диапазон (мм) Выходная форма волны Два синусоидальных сигнала со сдвигом по фазе на 90 (2Vpp) Максимальная скорость перемещения 120 мин. Период сигнала 20 мкм Отсчетные точки шкалы каждые 50 мм Уровень защиты от пыли воды IP53 Рабочая температура 0C to 45C Источник питания 5В DC10% Опциональные аксессуары Описание 09AAA033A Удлинительный кабель (2 м) 09AAA033B Удлинительный кабель (5 м) 09AAA033C Удлинительный кабель (7 м) 174-173D KA-счетчик 2-осевой 174-175D KA-счетчик 3-осевой 174-147D Счетчик KLD200 с 4-х шаговым выводом предельного сигнала Удлинительный кабель Условное обозначение L0 Диапазон измерений L1 Диапазон перемещений L2 Расстояние до центра отверстия L3 Полная длина L4-L6 Положение опорного кронштейна GNG V rt f 2.5V V р-р - 2V Выходная форма волны Серия 539 - Стандартные герметичные инкрементальные шкалы Эта линейная шкала дат Вам улучшенную вибростойкость и долговечность. Эта версия AT103 предлагает Вам следующие преимущества Инновационные резиновые шторки сохраняют содержимое при использовании шкал в условиях цеха. Армированный сигнальный кабель для соединения линейки с DRO-счтчиком для использования во враждебной среде. Выход сигнального кабеля может быть размещн с любой стороны для подлюче-ния в любом направлении. 539-133 Длина кабеля Эффективный диапазон L1 мм L2 мм L3 мм L4 мм L5 мм L6 мм Масса кг 539-111-30 3 100 мм 120 248 268 15 539-112-30 3 150 мм 170 298 318 539-113-30 3 200 мм 220 348 368 539-114-30 3 250 мм 270 398 418 539-115-30 3 300 мм 330 458 478 539-116-30 3 350 мм 380 508 528 539-117-30 3 400 мм 430 558 578 539-118-30 3 450 мм 480 608 628 539-119-30 3 500 мм 540 668 688 539-121-30 3 600 мм 650 778 798 26 539-123-30 3 700 мм 760 888 908 28 539-124-30 3 750 мм 810 938 958 29 539-125-30 3 800 мм 860 988 1008 3 539-126-30 3 900 мм 960 1088 1108 33 539-127-30 5 1000 мм 1060 1188 1208 594 37 539-128-30 5 1100 мм 1160 1288 1308 644 4 539-129-30 5 1200 мм 1260 1388 1408 694 42 539-130-30 5 1300 мм 1360 1488 1508 744 44 539-131-30 5 1400 мм 1460 1588 1608 794 46 539-132-30 5 1500 мм 1560 1688 1708 844 48 539-133-30 5 1600 мм 1690 1818 1838 610 51 539-134-30 5 1700 мм 1790 1918 1938 650 53 539-135-30 5 1800 мм 1890 2018 2038 670 55 539-136-30 5 2000 мм 2100 2228 2248 740 6 539-137-30 5 2200 мм 2300 2428 2448 800 64 539-138-30 7 2400 мм 2500 2628 2648 1314 1300 650 71 539-139-30 7 2500 мм 2600 2728 2748 1364 1340 670 73 539-140-30 7 2600 мм 2700 2828 2848 1414 1400 700 75 539-141-30 7 2800 мм 2900 3028 3048 1514 1500 750 79 539-142-30 7 3000 мм 3100 3228 3248 1614 1600 800 83 427 Mitutoyo
