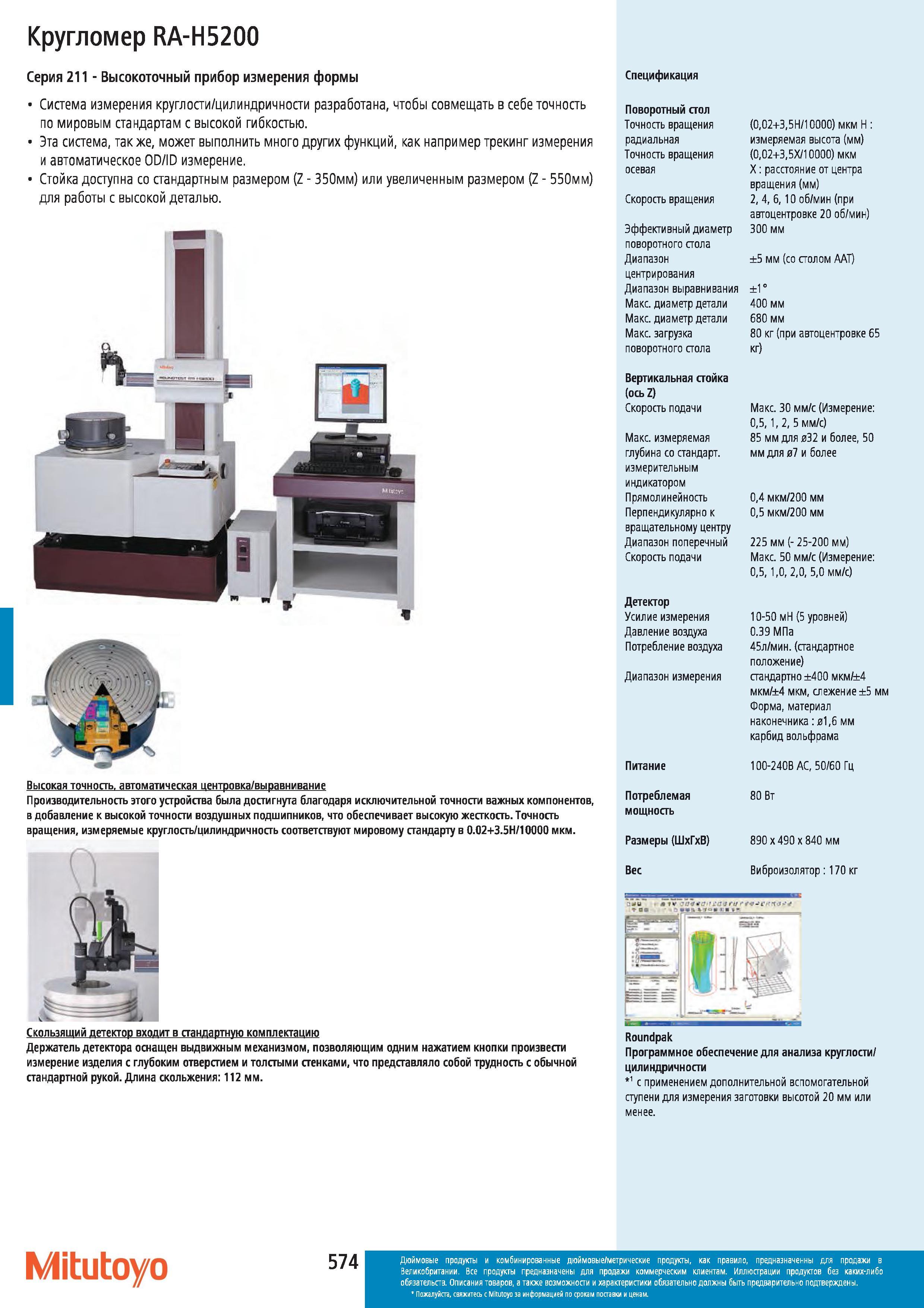

Кругломер Mitutoyo RA-H5200 Серия 211 Высокоточный прибор измерения формы Система измерения круглости цилиндричности разработана чтобы совмещать в себе точность по мировым стандартам с высокой гибкостью. Эта система также может выполнить много других функций как например трекинг измерения и автоматическое OD ID измерение. Стойка доступна со стандартным размером (Z 350мм) или увеличенным размером (Z 550мм) для работы с высокой деталью. Высокая точноаь. автоматическая центровка выравнивание Производительность этого устройства была достигнута благодаря исключительной точности важных компонентов в добавление к высокой точности воздушных подшипников что обеспечивает высокую жесткость. Точность вращения измеряемые круглосгь цилиндричность соответствуют мировому стандарту в 0.02+3.5Н 10000 мкм. Спецификация Поворотный стол Точность вращения (002+35H 10000) мкм Н радиальная измеряемая высота (мм) Точность вращения (002+35Х 10000) мкм осевая X расстояние от центра вращения (мм) Скорость вращения 2 4 610 об мин (при автоцентровке 20 об мин) Эффективный диаметр 300 мм поворотного стола Диапазон 5 мм (со столом МТ) центрирования Диапазон выравнивания 1 Макс. диаметр детали 400 мм Макс. диаметр детали 680 мм Макс. загрузка 80 кг (при автоцентровке 65 поворотного стола кг) Вертикальная стойка (ocbZ) Скорость подачи Макс. 30 мм с (Измерение 051 2 5 мм с) Макс. измеряемая 85 мм для я32 и более 50 глубина со стандарт. мм для 07 и более измерительным индикатором Прямолинейность 04 мкм 200 мм Перпендикулярно к 05 мкм 200 мм вращательному центру Диапазон поперечный 225 мм (- 25-200 мм) Скорость подачи Макс. 50 мм с (Измерение 0510 20 50 мм с) Детектор Усилие измерения 10-50 мН (5 уровней) Давление воздуха 0.39 МПа Потребление воздуха 45л мин. (стандартное положение) Диапазон измерения стандартно 400 мкм 4 мкм 4 мкм слежение 5 mi Форма материал наконечника 016 мм карбид вольфрама Питание 100-240В АС 50 60 Гц Потреблемая 80 Вт мощность Размеры (ШхГхВ) 890 х 490 х 840 мм Вес Виброизолятор 170 кг Скользящий детектор входит в стандартную комплектацию Держатель детектора оснащен выдвижным механизмом позволяющим одним нажатием кнопки произвести измерение изделия с глубоким отверстием и толстыми стенками что представляло собой трудность с обычной стандартной рукой. Длина скольжения 112 мм. Roundpak Программное обеспечение для анализа круглости цилиндричности 1 с применением дополнительной вспомогательной ступени для измерения заготовки высотой 20 мм или менее. Mitutoyo Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании
