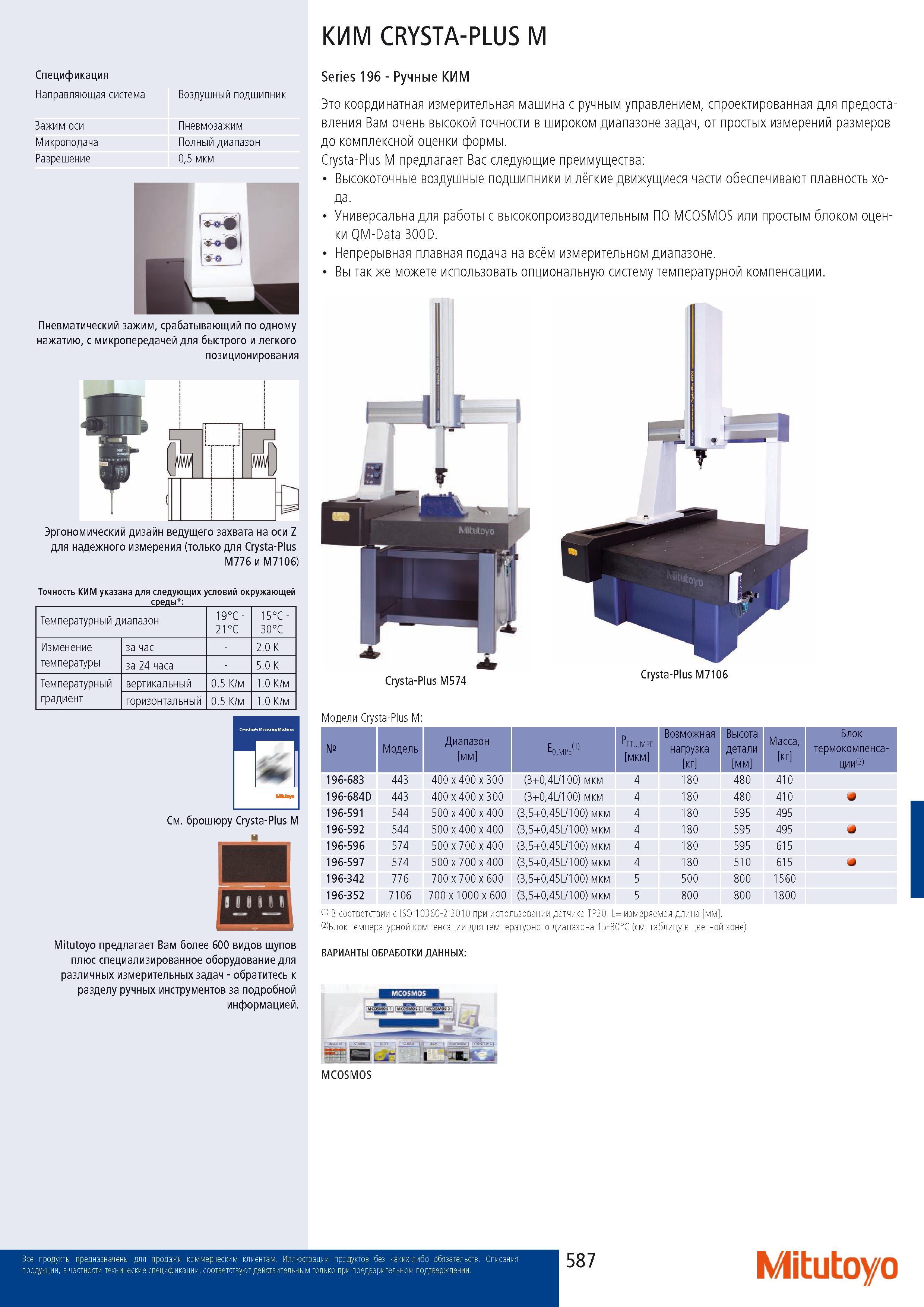

Координатная измерительная машина Mitutoyo с ручным управлением спроектированная для предоста вления Вам очень высокой точности в широком диапазоне задач от про

Координатная измерительная машина Mitutoyo с ручным управлением спроектированная для предоста вления Вам очень высокой точности в широком диапазоне задач от простых измерений размеров до комплексной оценки формы Crysta-Plus M предлагает Вас следующие преимущества Высокоточные воздушные подшипники и легкие движущиеся части обеспечивают плавность хода. Универсальна для работы с высокопроизводительным ПО MCOSMOS или простым блоком оценки QM-Data 300D. Непрерывная плавная подача на всм измерительном диапазоне. Вы так же можете использовать опциональную систему температурной компенсации. Модели Crysta-Plus M Модель Диапазон мм E0MPE(1) PFTUMPE мкм Возможная нагрузка кг Высота детали мм Масса кг Блок термокомпенса- ции(2) 196-683 443 400 x 400 x 300 (3+04L 100) мкм 4 180 480 410 196-684D 443 400 x 400 x 300 (3+04L 100) мкм 4 180 480 410 196-591 544 500 x 400 x 400 (35+045L 100) мкм 4 180 595 495 196-592 544 500 x 400 x 400 (35+045L 100) мкм 4 180 595 495 4 196-596 574 500 x 700 x 400 (35+045L 100) мкм 4 180 595 615 196-597 574 500 x 700 x 400 (35+045L 100) мкм 4 180 510 615 4 196-342 776 700 x 700 x 600 (35+045L 100) мкм 5 500 800 1560 196-352 7106 700 x 1000 x 600 (35+045L 100) мкм 5 800 800 1800 (1) В соответствии с ISO 10360-2 2010 при использовании датчика TP20. L измеряемая длина мм (2)Блок температурной компенсации для температурного диапазона 15-30C (Смотри таблицу в цветной зоне). ВАРИАНТЫ ОБРАБОТКИ ДАННЫХ MCOSMOS MCOSMOS Mitutoyo КИМ CRYSTA-PLUS M Спецификация Направляющая система Воздушный подшипник Зажим оси Пневмозажим Микроподача Полный диапазон Разрешение 05 мкм Пневматический зажим срабатывающий по одному нажатию с микропередачей для быстрого и легкого позиционирования Эргономический дизайн ведущего захвата на оси Z для надежного измерения (только для Crysta-Plus M776 и M7106) Точность КИМ указана для следующих условий окружающей среды Температурный диапазон 19C -21C 15C -30C Изменение температуры за час 2.0 K за 24 часа 5.0 K Температурный градиент вертикальный 0.5 K 1.0 K горизонтальный 0.5 K 1.0 K Смотри брошюру Crysta-Plus M и Mitutoyo предлагает Вам более 600 видов щупов плюс специализированное оборудование для различных измерительных задач - обратитесь разделу ручных инструментов за подробной информацией. Series 196 - Ручные КИМ Это
