Ключевые факторы при выборе измерительной микрометрической головки Краткое руководство по измерительному инструменту Mitutoyo Измерительный диапазон Измерительн

Ключевые факторы при выборе измерительной микрометрической головки Краткое руководство по измерительному инструменту Mitutoyo Измерительный диапазон Измерительн

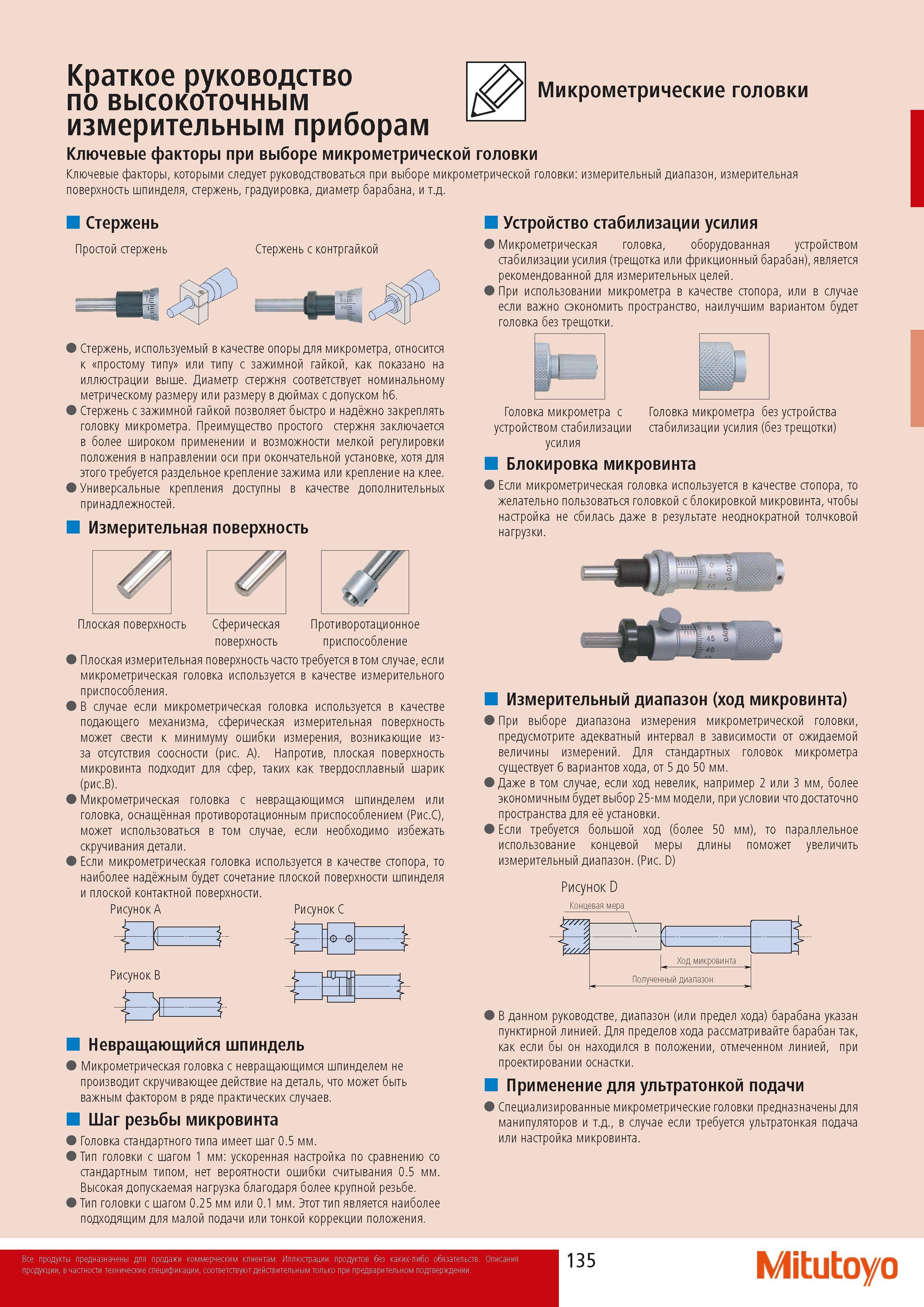

Ключевые факторы при выборе измерительной микрометрической головки Краткое руководство по измерительному инструменту Mitutoyo Измерительный диапазон Измерительная поверхность шпинделя Стержень Градуировка Диаметр барабана Стержень Простой стержень Стержень с контргайкой Стержень используемый в качестве опоры для микрометра относится простому типу или типу с зажимной гайкой как показано на иллюстрации выше. Диаметр стержня соответствует номинальному метрическому размеру или размеру в дюймах с допуском h6. Стержень с зажимной гайкой позволяет быстро и наджно закреплять головку микрометра. Преимущество простого стержня заключается в более широком применении и возможности мелкой регулировки положения в направлении оси при окончательной установке хотя для этого требуется раздельное крепление зажима или крепление на клее. Универсальные крепления доступны в качестве дополнительных принадлежностей. Измерительная поверхность Плоская поверхность Сферическая Противоротационное поверхность приспособление Плоская измерительная поверхность часто требуется в том случае если микрометрическая головка используется в качестве измерительного приспособления. В случае если микрометрическая головка используется в качестве подающего механизма сферическая измерительная поверхность может свести минимуму ошибки измерения возникающие из-за отсутствия соосности (рис. А). Напротив плоская поверхность микровинта подходит для сфер таких как твердосплавный шарик (рис.В). Микрометрическая головка с невращающимся шпинделем или головка оснащнная противоротационным приспособлением (Рис.С) может использоваться в том случае если необходимо избежать скручивания детали. Если микрометрическая головка используется в качестве стопора то наиболее наджным будет сочетание плоской поверхности шпинделя и плоской контактной поверхности. Рисунок A Рисунок C -в Рисунок B в 1 Невращающийся шпиндель Микрометрическая головка с невращающимся шпинделем не производит скручивающее действие на деталь что может быть важным фактором в ряде практических случаев. Шаг резьбы микровинта Головка стандартного типа имеет шаг 0.5 мм. Тип головки с шагом 1 мм ускоренная настройка по сравнению со стандартным типом нет вероятности ошибки считывания 0.5 мм. Высокая допускаемая нагрузка благодаря более крупной резьбе. Тип головки с шагом 0.25 мм или 0.1 мм. Этот тип является наиболее подходящим для малой подачи или тонкой коррекции положения. Устройство стабилизации усилия Микрометрическая головка оборудованная устройством стабилизации усилия (трещотка или фрикционный барабан) является рекомендованной для измерительных целей. При использовании микрометра в качестве стопора или в случае если важно сэкономить пространство наилучшим вариантом будет головка без трещотки. Головка микрометра без устройства стабилизации усилия (без трещотки) Головка микрометра с устройством стабилизации усилия Блокировка микровинта I Если микрометрическая головка используется в качестве стопора то желательно пользоваться головкой с блокировкой микровинта чтобы настройка не сбилась даже в результате неоднократной толчковой нагрузки. Измерительный диапазон (ход микровинта) При выборе диапазона измерения микрометрической головки предусмотрите адекватный интервал в зависимости от ожидаемой величины измерений. Для стандартных головок микрометра существует 6 вариантов хода от 5 до 50 мм. Даже в том случае если ход невелик например 2 или 3 мм более экономичным будет выбор 25-мм модели при условии что достаточно пространства для е установки. Если требуется большой ход (более 50 мм) то параллельное использование концевой меры длины поможет увеличить измерительный диапазон. (Рис. D) Рисунок D Концевая мера W У' Получен Ход микровинта ный диапазон В данном руководстве диапазон (или предел хода) барабана указан пунктирной линией. Для пределов хода рассматривайте барабан так как если бы он находился в положении отмеченном линией при проектировании оснастки. Применение для ультратонкой подачи Специализированные микрометрические головки предназначены для манипуляторов и т.д. в случае если требуется ультратонкая подача или настройка микровинта. 135 Mitutoyo Микрометрические головки по высокоточным измерительным приборам Ключевые факторы которыми следует руководствоваться при выборе микрометрической головки
