Классификация степеней защиты электрооборудования от проникновения твердых предметов и воды в соответствии с международными стандартами (IEC 60529: 200

Классификация степеней защиты электрооборудования от проникновения твердых предметов и воды в соответствии с международными стандартами (IEC 60529: 200

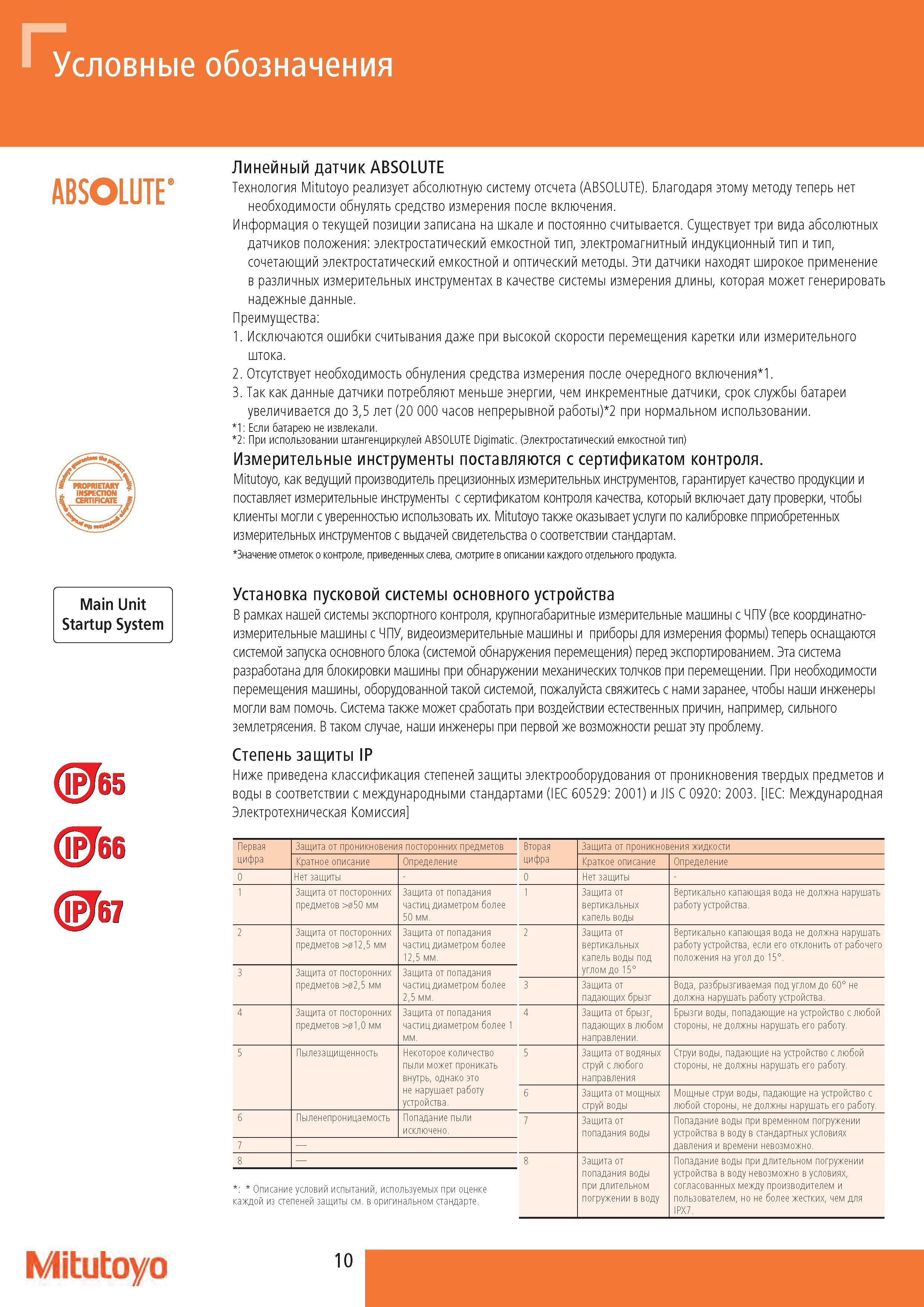

Классификация степеней защиты электрооборудования от проникновения твердых предметов и воды в соответствии с международными стандартами (IEC 60529: 2001) и JIS C 0920: 2003. IEC: Международная Электротехническая Комиссия Первая цифра Защита от проникновения посторонних предметов Вторая цифра Защита от проникновения жидкости Кратное описание Определение Краткое описание Определение 0 Нет защиты 0 Нет защиты 1 Защита от посторонних предметов >050 мм Защита от попадания частиц диаметром более 50 мм. 1 Защита от вертикальных капель воды Вертикально капающая вода не должна нарушать работу устройства. 2 Защита от посторонних предметов >012,5 мм Защита от попадания частиц диаметром более 12,5 мм. 2 Защита от вертикальных капель воды под углом до 15° Вертикально капающая вода не должна нарушать работу устройства, если его отклонить от рабочего положения на угол до 15°. 3 Защита от посторонних предметов >02,5 мм Защита от попадания частиц диаметром более 2,5 мм. 3 Защита от падающих брызг Вода, разбрызгиваемая под углом до 60° не должна нарушать работу устройства. 4 Защита от посторонних предметов >01,0 мм Защита от попадания частиц диаметром более 1 мм. 4 Защита от брызг, падающих в любом направлении. Брызги воды, попадающие на устройство с любой стороны, не должны нарушать его работу. 5 Пылезащищенность Некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства. 5 Защита от водяных струй с любого направления Струи воды, падающие на устройство с любой стороны, не должны нарушать его работу. 6 Защита от мощных струй воды Мощные струи воды, падающие на устройство с любой стороны, не должны нарушать его работу. 6 Пыленепроницаемость Попадание пыли исключено. 7 Защита от попадания воды Попадание воды при временном погружении устройства в воду в стандартных условиях давления и времени невозможно. 7 8 8 Защита от попадания воды при длительном погружении в воду Попадание воды при длительном погружении устройства в воду невозможно в условиях, согласованных между производителем и пользователем, но не более жестких, чем для IPX7. : Описание условий испытаний, используемых при оценке каждой из степеней защиты см. в оригинальном стандарте. Условные обозначения ABSOLUTE’ Main Unit Startup System (gj65 (p6 ( Гб7 Mitutoyo Линейный датчик ABSOLUTE Технология Mitutoyo реализует абсолютную систему отсчета (ABSOLUTE). Благодаря этому методу теперь нет необходимости обнулять средство измерения после включения. Информация о текущей позиции записана на шкале и постоянно считывается. Существует три вида абсолютных датчиков положения: электростатический емкостной тип, электромагнитный индукционный тип и тип, сочетающий электростатический емкостной и оптический методы. Эти датчики находят широкое применение в различных измерительных инструментах в качестве системы измерения длины, которая может генерировать надежные данные. Преимущества: 1. Исключаются ошибки считывания даже при высокой скорости перемещения каретки или измерительного штока. 2. Отсутствует необходимость обнуления средства измерения после очередного включения . 3. Так как данные датчики потребляют меньше энергии, чем инкрементные датчики, срок службы батареи увеличивается до 3,5 лет (20 000 часов непрерывной работы) 2 при нормальном использовании. 1: Если батарею не извлекали. 2: При использовании штангенциркулей ABSOLUTE Digimatic. (Электростатический емкостной тип) Измерительные инструменты поставляются с сертификатом контроля. Mitutoyo, как ведущий производитель прецизионных измерительных инструментов, гарантирует качество продукции и поставляет измерительные инструменты с сертификатом контроля качества, который включает дату проверки, чтобы клиенты могли с уверенностью использовать их. Mitutoyo также оказывает услуги по калибровке пприобретенных измерительных инструментов с выдачей свидетельства о соответствии стандартам. Значение отметок о контроле, приведенных слева, смотрите в описании каждого отдельного продукта. Установка пусковой системы основного устройства В рамках нашей системы экспортного контроля, крупногабаритные измерительные машины с ЧПУ (все координатноизмерительные машины с ЧПУ, видеоизмерительные машины и приборы для измерения формы) теперь оснащаются системой запуска основного блока (системой обнаружения перемещения) перед экспортированием. Эта система разработана для блокировки машины при обнаружении механических толчков при перемещении. При необходимости перемещения машины, оборудованной такой системой, пожалуйста свяжитесь с нами заранее, чтобы наши инженеры могли вам помочь. Система также может сработать при воздействии естественных причин, например, сильного землетрясения. В таком случае, наши инженеры при первой же возможности решат эту проблему. Степень защиты IP Ниже приведена
