VORGEN | Каталог VORGEN 2018 Инструмент металлорежущий с СРП (Всего 169 стр.) |
|||||
31 Каталог VORGEN 2018 Металлорежущий инструмент с режущими сменными пластинами Стр.31 |
|||||

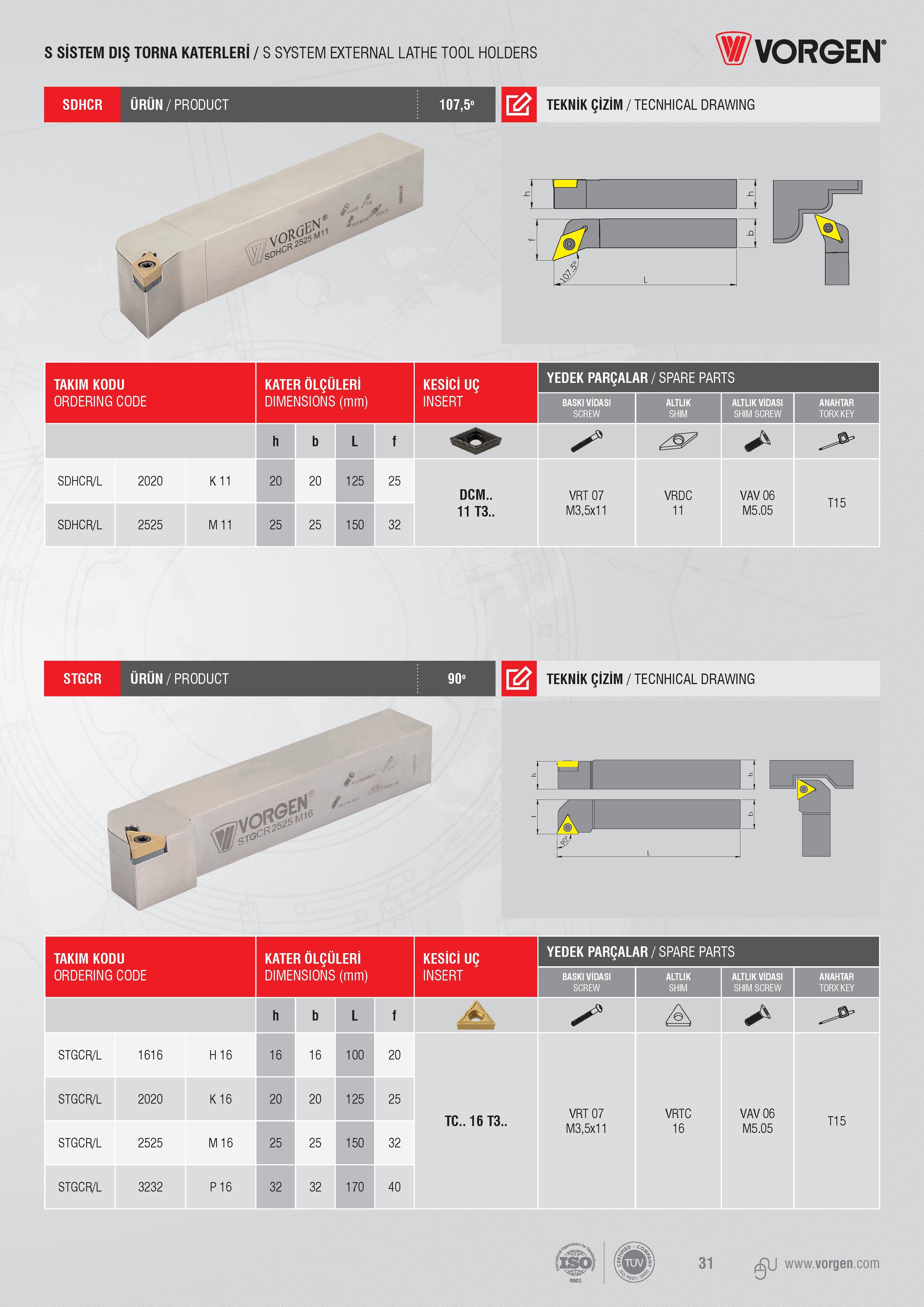

Каталог VORGEN 2018 Инструмент металлорежущий Стр. 31 0031 Lab2u S SİSTEM DIŞ TORNA KATERLERİ / S SYSTEM EXTERNAL LATHE TOOL HOLDERS Vorgen SDHCR ÜRÜN/PRODUCT 107,5° TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU ORDERING CODE Код для заказа инструмента KATER ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм h b L f SDHCR/L 2020 K11 20 20 125 25 SDHCR/L 2525 M11 25 25 150 32 YEDEK PARÇALAR/SPARE PARTS BASKI VİDASI SCREW ALTLIK VİDASI SHIM SCREW ANAHTAR TORXKEY VRT07 M3,5x11 VRDC 11 VAV 06 M5.05 T15 DCM.. 11 T3., STGCR ÜRÜN/PRODUCT TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU ORDERING CODE Код для заказа инструмента KATER ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм h b L f STGCR/L 1616 H 16 16 16 100 20 STGCR/L 2020 K 16 20 20 125 25 STGCR/L 2525 M 16 25 25 150 32 STGCR/L 3232 P 16 32 32 170 40 TC..16T3. sIŞOı YEDEK PARÇALAR/SPARE PARTS BASKI VİDASI SCREW ALTLIK VİDASI SHIM SCREW ANAHTAR TORXKEY /o\ VRT07 M3,5x11 VRTC 16 VAV 06 M5.05 T15 31 £U |
|||||
