VORGEN | Каталог VORGEN 2018 Инструмент металлорежущий с СРП (Всего 169 стр.) |
|||||
28 Каталог VORGEN 2018 Металлорежущий инструмент с режущими сменными пластинами Стр.28 |
|||||

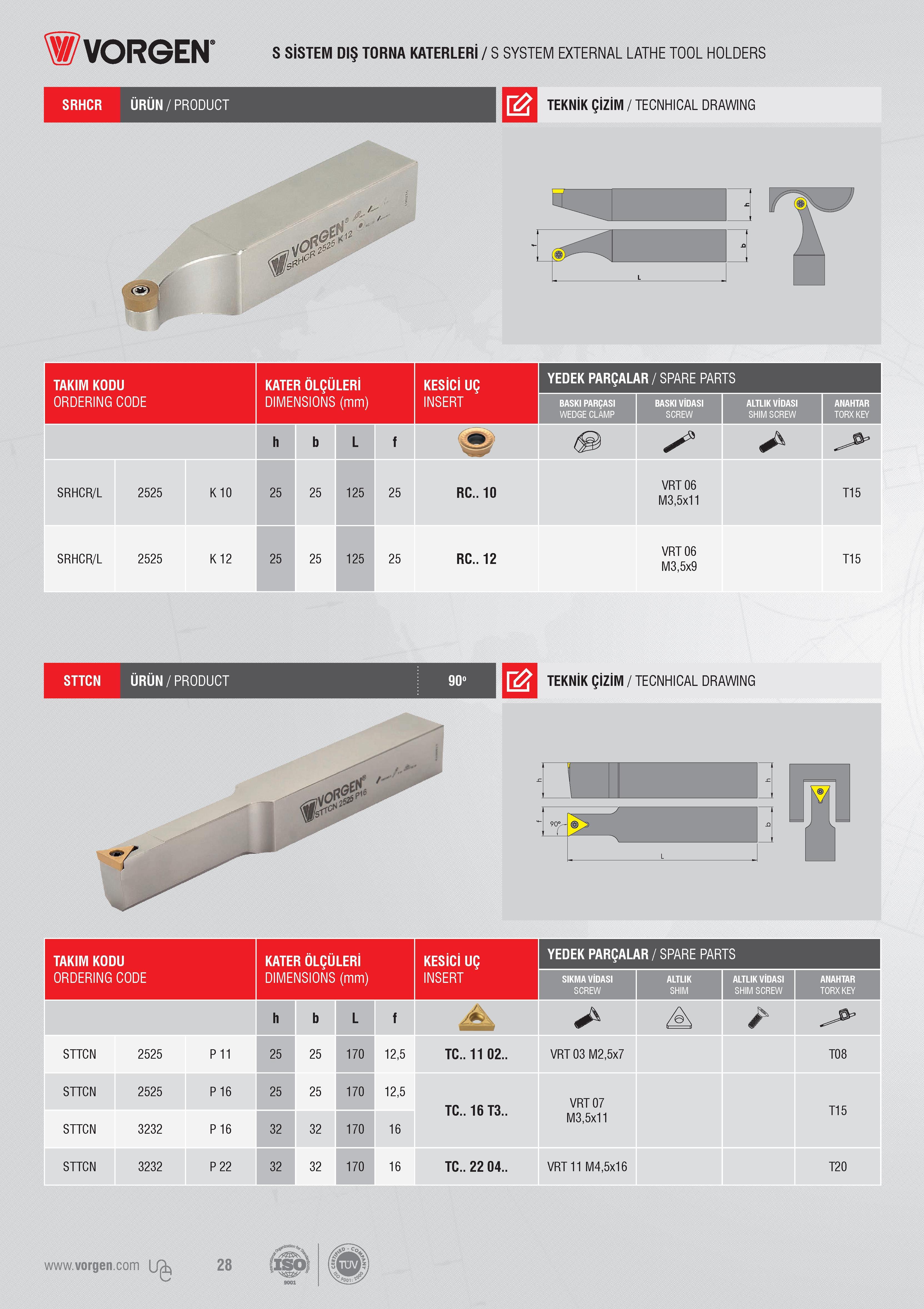

Каталог VORGEN 2018 Инструмент металлорежущий Стр. 28 0028 Lab2u Vorgen SRHCR ÜRÜN/PRODUCT S SİSTEM DIŞ TORNA KATERLERİ / S SYSTEM EXTERNAL LATHE TOOL HOLDERS TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU KATER ÖLÇÜLERİ KESİCİ UÇ YEDEK PARÇALAR / SPARE PAR TS ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT BASKI PARÇASI WEDGE CLAMP BASKI VİDASI SCREW ALTLIK VİDASI SHIM SCREW ANAHTAR TORXKEY h b L f SRHCR/L 2525 K10 25 25 125 25 RC.. 10 VRT06 M3,5x11 T15 SRHCR/L 2525 K12 25 25 125 25 RC.. 12 VRT 06 T15 M3,5x9 STTCN ÜRÜN/PRODUCT 90° w TAKIM KODU KATER ÖLÇÜLERİ KESİCİ UÇ YEDEK PARÇALAR /SPARE PAR TS ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT SIKMA VİDASI SCREW ALTLIK SHIM ALTLIK VİDASI SHIM SCREW ANAHTAR TORXKEY h b L f /e\ STTCN 2525 P11 25 25 170 12,5 TC..11 02.. VRT 03 M2,5x7 TO 8 STTCN 2525 P 16 25 25 170 12,5 TC.. 16T3.. VRT 07 T15 STTCN 3232 P 16 32 32 170 16 M3,5x11 STTCN 3232 P 22 32 32 170 16 TC.. 22 04.. VRT 11 M4,5x16 T20 "k 28 fiso |
|||||
