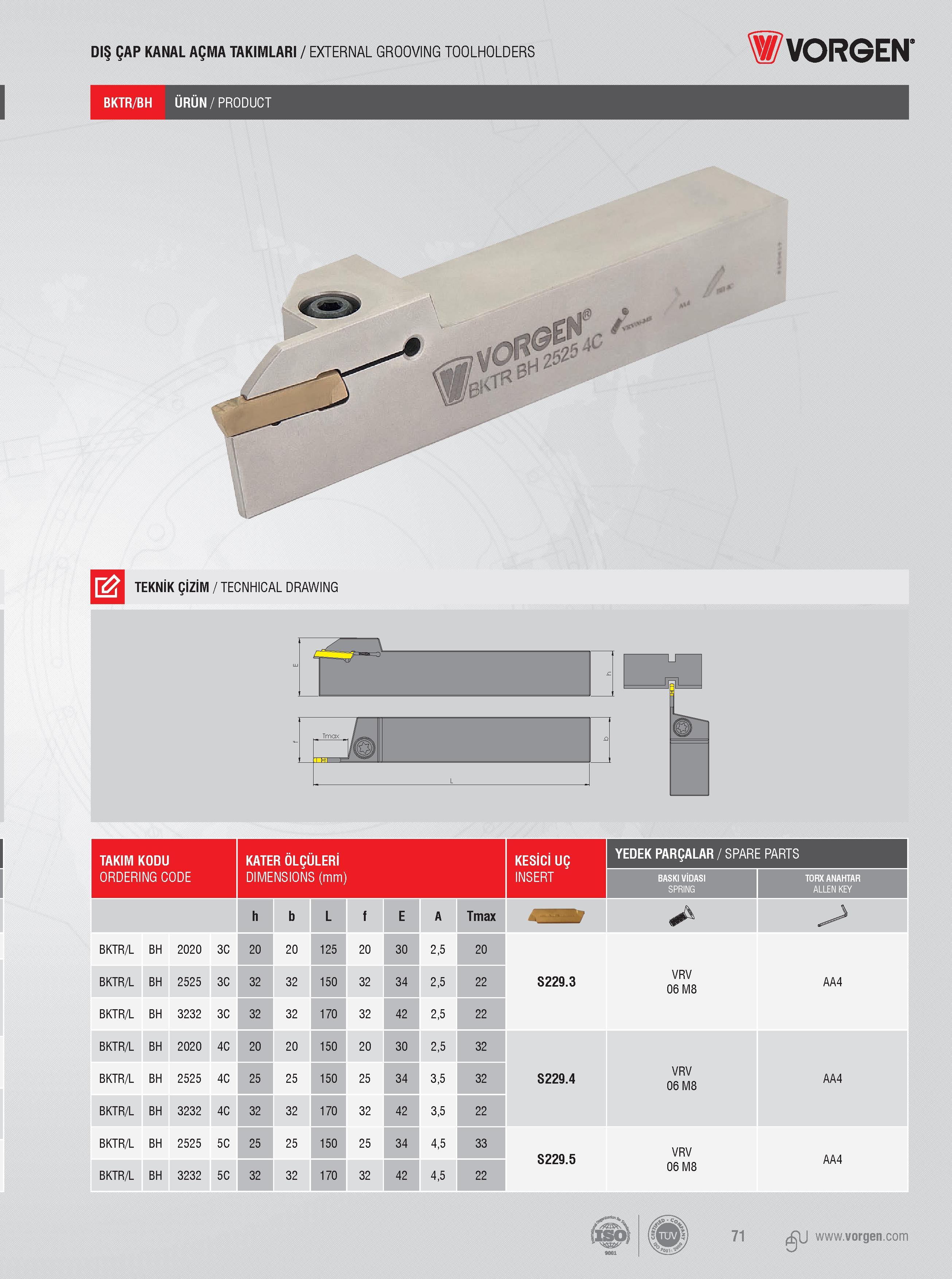

DIŞ ÇAP KANAL AÇMA TAKIMLARI / EXTERNAL GROOVING TOOLHOLDERS Vorgen TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU ORDERING CODE Код для заказа инструмента KATER ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм KESİCİ UÇ INSERT YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту BASKI VİDASI SPRING TO RX ANAHTAR ALLEN KEY h b L f E A Tmax BKTR/L BH 2020 3C 20 20 125 20 30 2,5 20 BKTR/L BH 2525 3C 32 32 150 32 34 2,5 22 S229.3 VRV 06 M8 AA4 BKTR/L BH 3232 3C 32 32 170 32 42 2,5 22 BKTR/L BH 2020 4C 20 20 150 20 30 2,5 32 BKTR/L BH 2525 4C 25 25 150 25 34 3,5 32 S229.4 VRV 06 M8 AA4 BKTR/L BH 3232 4C 32 32 170 32 42 3,5 22 BKTR/L BH 2525 5C 25 25 150 25 34 4,5 33 S229.5 VRV AA4 BKTR/L BH 3232 5C 32 32 170 32 42 4,5 22 06 M8
